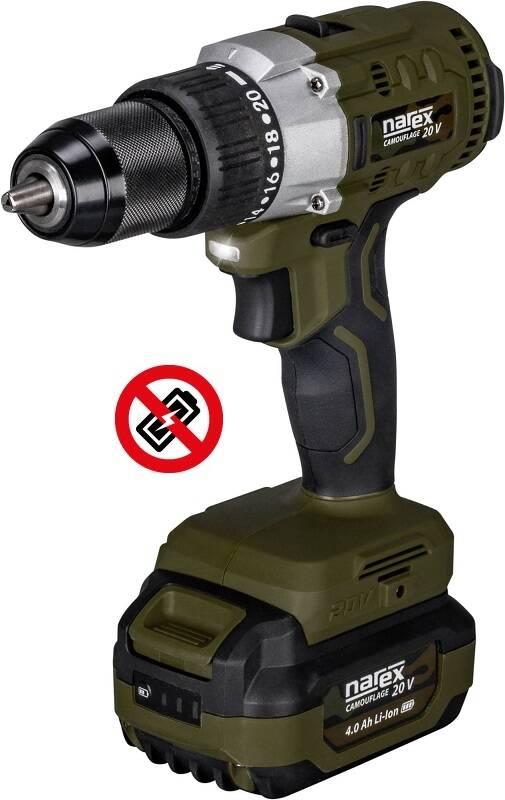

Český návod k obsluze Aku vrtačka Narex CSV 13-2 bez aku Pro zvětšení klikněte na obrázek
Obsah českého návodu Aku vrtačka Narex CSV 13-2 bez
- Zařazení produktu: Vrtačky akumulátorové Narex
- Značka: Narex
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Narex Vrtačky akumulátorové
 |
Návod k obsluze Aku vrtačka Narex CSV 13-2 bez obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Narex a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Narex návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Narex výrazně zkracujete jeho životnost!
|
Popis produktuNarex Camouflage CSV 13-2, zelená/černá
S vrtačkou Narex Camouflage CSV 13-2 můžete vrtat do dřeva, ale i třeba do oceli, a to i v místech, kde není k dispozici elektrická zásuvka. Jedná se totiž o moderní nástroj, jehož napájení zajišťuje 20V akumulátor, takže vás při práci s ním neobtěžuje žádný přívodní kabel.
Špičkový výkon vrtačky zajišťuje silný motor s permanentním magnetem a o jeho spolehlivé fungování se starají elektronické řídicí a monitorovací prvky, které zabraňují přetěžování, snižují opotřebení a také nástroji prodlužují životnost. Převodovka vrtačky má navíc robustní hliníkové pouzdro, které zvyšuje tuhost a stabilitu jejího uložení.
Přizpůsobí se situaci
Aby vám tato aku vrtačka mohla spolehlivě sloužit v mnoha rozličných situacích, disponuje dvourychlostní celokovovou převodovkou. Stavěcí kroužek se dá nastavit do 21 úrovní utahovacího výkonu, celokovové rychloupínací sklíčidlo pak má pevný stisk a jeho rozsah dosahuje až 13 mm. O snadnou výměnu nástroje se stará automatický zámek vřetena.
Aby byla práce pohodlná
S touto aku vrtačkou se pracuje velmi pohodlně. Je tomu tak zásluhou její optimálně vyvážené konstrukce i díky ergonomickému středovému držadlu a měkkému pogumovanému povrchu. Kromě toho je navíc nástroj vybaven automatickým LED osvětlením, které oceníte zejména při vrtání v horších světelných podmínkách.
Klíčové vlastnosti:
- Akumulátorový provoz bez otravného kabelu (baterie není součástí balení)
- Spolehlivý výkon silného motoru s permanentním magnetem
- Elektronické řídicí a monitorovací prvky pro spolehlivý chod
- Dvourychlostní celokovová převodovka
- Pohodlná práce díky optimálně vyvážené konstrukci, ergonomickému středovému držadlu a měkkému pogumovanému povrchu
- Automatické LED osvětlení
Obsah balení:
- Akumulátorová vrtačka Narex Camouflage CSV 13-2
- Rychloupínací sklíčidlo 1,5–13 mm
- Opasková spona
- Kartonová krabice BASIC BOX
- (Akumulátor ani nabíječka nejsou součástí balení)

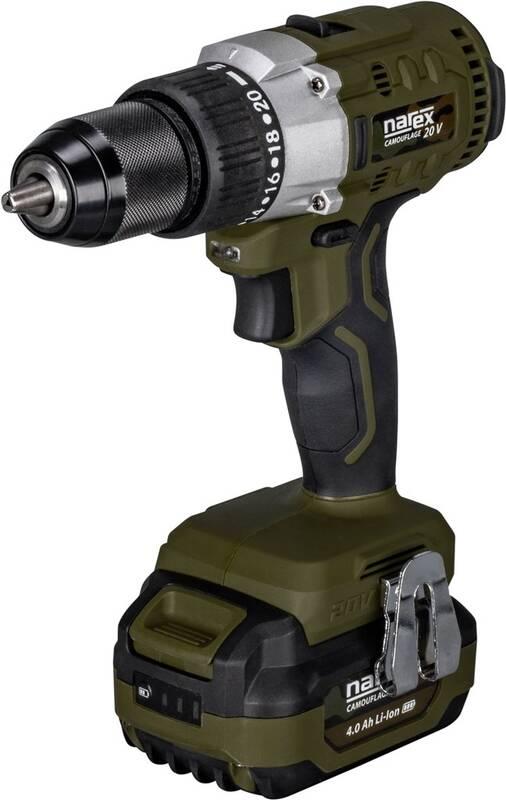

Aku vrtačka Narex Camouflage CSV 13-2 Basic box bez aku- Dobře vyvážená konstrukce s ergonomickým středovým držadlem a měkkým pogumovaným povrchem
- Silný motor s permanentním magnetem pro vyšší výkon a delší životnost
- Moderní elektronické řídicí a monitorovací prvky zabraňují přetěžování, snižují opotřebení a prodlužují životnost celého zařízení
- Robustní hliníkové pouzdro převodovky zvyšuje tuhost a stabilitu uložení
- Dvourychlostní celokovová převodovka poskytuje širokou variabilitu použití
- Stavěcí kroužek lze nastavit do celkem 21 úrovní utahovacího výkonu
- Celokovové rychloupínací sklíčidlo má kvalitní stisk a rozsah až do 13 mm
- automatický zámek vřetena usnadňuje manipulaci s pracovními nástroji
- Automatické LED pracovní světlo a opasková spona zvyšují komfort práce
Technické parametry - Napájecí napětí 20,0 V
- Otáčky naprázdno
- … 1. rychlost 0–450 /min
- … 2. rychlost 0–1 600 /min
- Max. krouticí moment 65 Nm
- Rozsah sklíčidla 1,5–13 mm
- Max. ø vrutu do dřeva 10 mm
- Max. ø vrtání
- … Ocel 13 mm
- Vrtání do dřeva – ø max.
- Spirálový vrták 25 mm
- Sukovník 40 mm
- Děrovací pila 50 mm
- Závit na vřetenu 1/2"-20 UNF
- Hmotnost bez akumulátoru 1,35 kg
Akumulátor a nabíječka nejsou součástí dodávky! rozsah dodávky: - základní stroj CSV 13-2
- rychloupínací sklíčidlo 1,5–13 mm
- opasková spona
- kartonová krabice BASIC BOX
|
Návod k obsluze Aku vrtačka Narex CSV 13-2 bez aku
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 60 stránek, formát PDF, velikost souboru 5.11 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Aku vrtačka Narex CSV 13-2 bez akuPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Aku vrtačka Narex CSV 13-2 bez aku
Technické parametry Aku vrtačka Narex CSV 13-2 bez| Záruka | 24 měsíců | | Typ | | Typ nářadí | akumulátorová vrtačka | | Akumulátor | | Aku systém | NAREX 20 V | | Typ akumulátoru | Li-Ion | Kapacita akumulátoru
Kapacita baterie udává množství energie uchovávané v jejím těle. Závisí na typu baterie, materiálu i technologii výroby - Kapacita akumulátoru | 4000 mAh | Napětí akumulátoru / baterie
Napětí, laicky řečeno, udává sílu baterie. Pokud kapacita baterie značí, jak dlouho baterie může pracovat, pak napětí symbolizuje, jak velkou námahu zvládne - Napětí akumulátoru / baterie | 20 V | | Otáčky | | Počet rychlostních stupňů | 2 | | Ostatní funkce | | Max. průměr sklíčidla | 13 mm | | Obsah balení | | Přenosné balení | Ne | | Další parametry | | Osvětlení | Ano | | Regulace otáček | Ne | | Příklep | Ne | Rychlonabíjení
Přístroj podporující rychlonabíjení je schopen svůj akumulátor dobít až v několikanásobně kratším čase než přístroj se standardním nabíjením - Rychlonabíjení | Ne | | Max. krouticí moment | 65 Nm | | Možnost využití | poloprofesionální | | Typ elektromotoru | bezuhlíkový | | Rozměry výrobku | | Hmotnost výrobku | 1.6 kg | | Rozměry balení | | Šířka balení | 24.5 cm | | Výška balení | 9.5 cm | | Hloubka balení | 22.4 cm | | Hmotnost balení | 1.7 kg |
