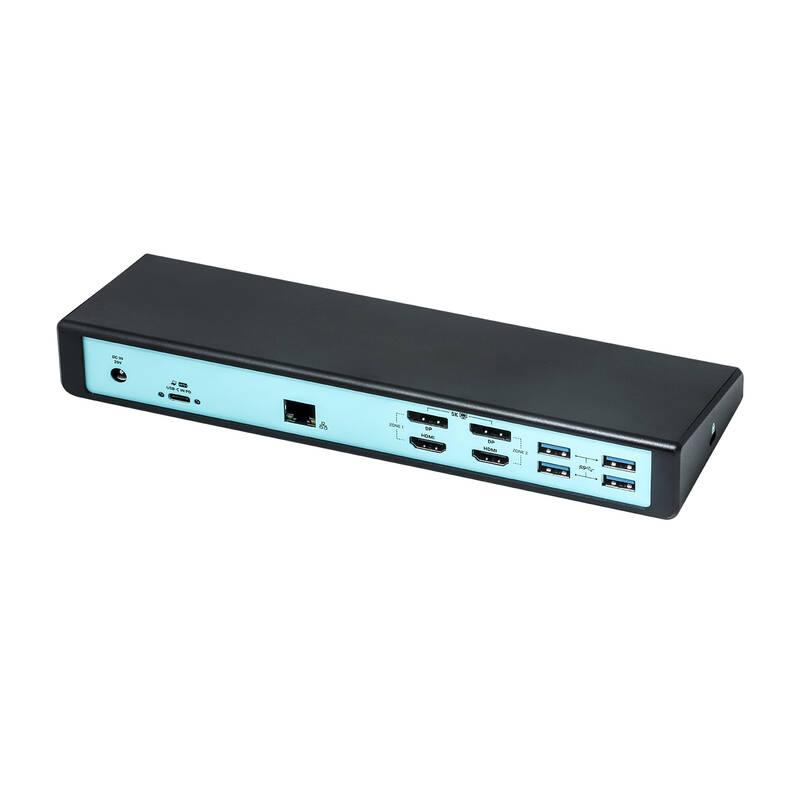

Popis produktu Dokovací stanice i-tec USB 3.0/USB-C/Thunderbolt 3 Dual Display + Power Adapter 100W
Tato univerzální dokovací stanice vám umožní dosáhnout grafického rozlišení až 5K/60 Hz. Pomůže vám totiž uspořádat si pracovní prostor, neboť vás nebude nutit neustále připojovat a odpojovat všechna zařízení pokaždé, když si berete notebook/tablet s sebou. Navíc podporuje i technologii Power Delivery s výkonem až 85 W, což znamená, že dokáže i napájet notebooky/tablety s USB-C (Thunderbolt 3) nabíjením.
Dva 4K displeje, nebo jeden 5K?
Ze stolu tak zmizí nevzhledná změť kabelů, přičemž propojení stanice a počítače je řešeno jediným kabelem, a to USB-C na C, nebo USB-C na A (dle toho, jaký port má váš PC, oba jsou součástí balení). U Windows 10 je navíc i instalace ovladačů automatická, takže ani při prvním zapojení není potřeba cokoli řešit.
Dokovací stanice disponuje hned čtyřmi grafickými výstupy pro různé kombinace dvou displejů. Nabízí se 2× HDMI, 2× DisplayPort nebo 1× HDMI a 1×Display Port, pokaždé s rozlišením až 4K (4096×2160@60Hz). Připojit přes dva DisplayPorty lze ale i jeden monitor a dosáhnout rozlišení 5K (5120×2880@60Hz).
A další portová nabídka
Na vstupní straně je stanice vybavena výkonným čipem Texas Instruments, jenž umožňuje zpracovat i velké objemy dat zasílané z hostovaného zařízení pro špičkovou stabilitu obrazu, přenosu dat i internetového připojení. Kromě toho dále nabízí i audio vstup/výstup, gigabitovou síťovou kartu pro připojení k internetu kabelem, pět USB 3.0 portů, USB-C, Kensington Lock a vypínač On/Off.Excelentní výkon, univerzální možnosti připojení, nejvýkonnější čipové sady a ochrana vaší investice díky podpoře současných i budoucích technologií. S touto profesionální univerzální dokovací stanicí i-tec dosáhnete úžasného grafického rozlišení až 5K / 60Hz, případně 2 x 4K / 60 Hz. V případě, že je dokovací stanice připojena k notebooku či tabletu, který na svém portu USB-C či Thunderbolt 3 podporuje nabíjení, je schopna poskytnout napájení (Power Delivery) až 85W.
Přizpůsobte si své pracoviště a připojte ke svému notebooku nebo tabletu s USB-A 3.0, USB-C, nebo Thunderbolt 3 rozhraním své oblíbené příslušenství. Díky této dokovací stanici se vyhnete neustálému připojování a odpojování všech zařízení pokaždé, když si berete váš notebook nebo tablet s sebou. Výhodou je také větší pořádek na pracovním stole, odkud zmizí nepřehledná změť kabelů. Dokovací stanici stačí připojit jediným kabelem a okamžitě ji můžete začít využívat. Propojovací kabel s oběma koncovkami (USB-C na C, USB-C na A) je součástí balení. Instalace ovladačů je automatická ze systému Win 10.
Tato dokovací stanice je na vstupní straně vybavena nejnovější generací čipu Texas Instruments, který zajišťuje schopnost dokovací stanice zpracovat i velké objemy dat, zasílané z hostovaného zařízení, a zajišťuje tak vysokou stabilitu obrazu, přenosu dat i internetového připojení.
Vychutnejte si úžasný zážitek na velké obrazovce při sledování filmů ve 4K / 60Hz, profesionální grafickou práci, streamování médií, prohlížení prezentací nebo webových stránek. Dokovací stanice je vybavena čtyřmi grafickými výstupy, díky kterým můžete využívat různé kombinace dvou displejů. Připojit můžete buď 2x HDMI nebo 2x Display Port nebo 1x HDMI a 1x Display Port, vždy s rozlišením až 4K 4096×2160@60Hz. Při připojení jediného monitoru přes 2 DP kabely dosáhnete rozlišení až 5K 5120×2880@60Hz

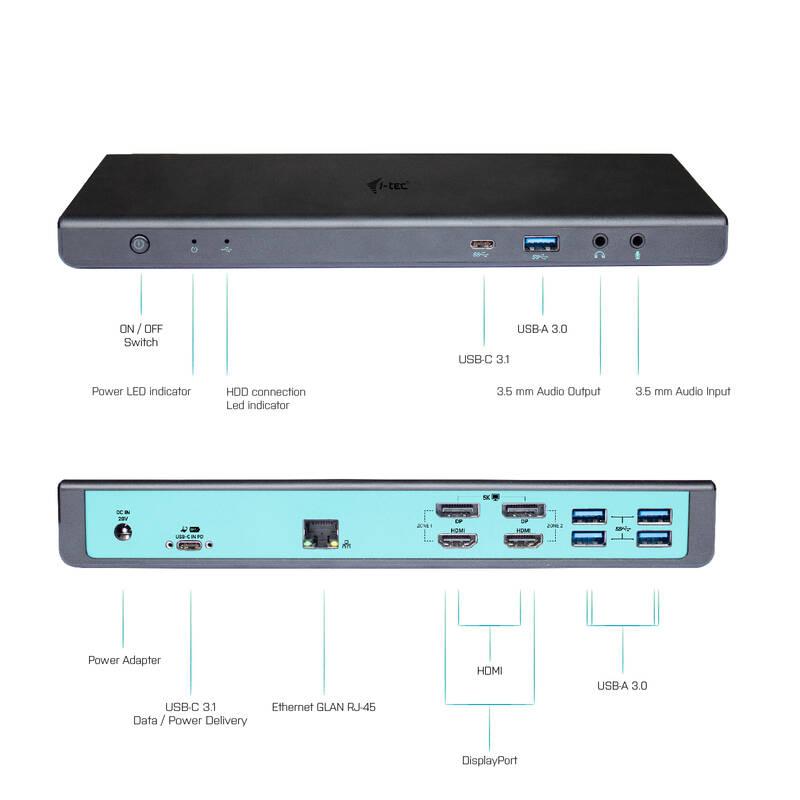

Dokovací stanice dále nabízí audio vstup / výstup, gigabitovou síťovou kartu, pět USB 3.0 portů, jeden USB-C datový port, Kensington Lock a vypínač ON/OFF. Dokovací stanice je ergonomicky navržena i jako podstavec pod notebook.
Prosím, ověřte si pečlivě kompatibilitu vašeho zařízení, zda je v souladu s požadavky na provoz uvedeného i-tec produktu, zejména možnost nabíjení (Power Delivery). Detaily o specifikacích vašeho zařízení, resp. USB portu, naleznete v manuálu k vašemu notebooku/tabletu/chytrému telefonu.
Technické specifikace:
- 1x USB-C port pro připojení k notebooku s USB-C, Thunderbolt 3 nebo USB-A rozhraním, propojovací kabel s oběma koncovkami je součástí balení

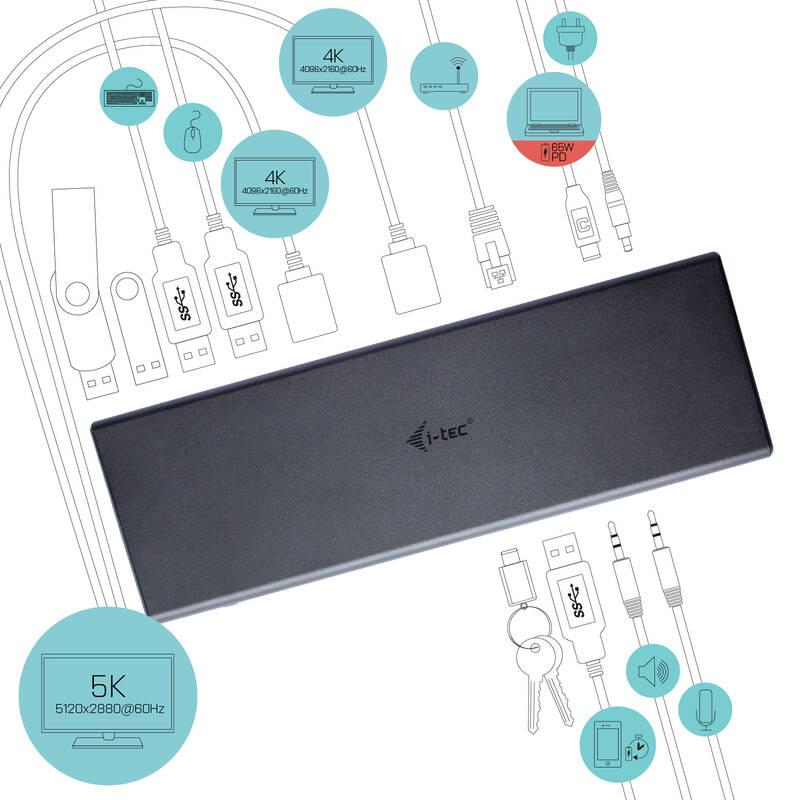

- Grafické rozhraní: 2x HDMI a 2x Display Port. Dokovací stanice podporuje připojení max. dvou monitorů. Rozlišení:
- – 1 monitor připojený přes 2 DP kabely: 1x DP + 1x DP podporuje až 5K 5120×2880@60Hz, grafická karta ve vašem počítači musí podporovat 5K rozlišení
- – 2 monitory připojeny zároveň: 1x DP + 1x DP podporuje až 4K 4096×2160@60Hz; 1x DP + 1x HDMI podporuje až 4K 4096×2160@60Hz; 1x HDMI + 1x HDMI podporuje až 4K 4096×2160@60Hz
- 5x USB-A 3.0 port pro připojení vašich stávajících USB 3.1/3.0/2.0 zařízení a vysokorychlostní přenos dat (5 Gbps), podpora funkce USB Hot Swapping, z toho 1x USB-A 3.0 s podporou rychlého nabíjení pro chytré telefony a tablety (BC 1.2)
- 1x USB-C 3.1 port pro připojení vašich zařízení s podporou USB-C, podporující vysokorychlostní přenos dat (5 Gbps), podpora funkce USB Hot Swapping
- 1x Ethernet GLAN RJ-45 port pro vysokorychlostní přístup k síti a internetu přes Gigabit Ethernet, podporuje rychlosti 10/100/1000 Mbps
- Chipset: DisplayLink DL6950
- Power Delivery až 85 W (vyžaduje USB-C port s podporou napájení). U HP notebooků s portem USB-C podporujícím Power Delivery (HP EliteBook či HP ZBook) může být zapotřebí, pro dosažení plné funkčnosti včetně dobíjení notebooku, dokovací stanici po připojení restartovat tlačítkem On/Off.
- Oddělený mikrofonový vstup a sluchátkový výstup, 1x 3.5 mm Audio out 5.1, 1x 3.5 mm Mic in
- Přepínač ON/OFF pro zapnutí a vypnutí dokovací stanice
- LED indikace
- Kensington lock
- 1x vstup pro napájení – externí napájecí adaptér (výstup: DC 20V/5A), profesionální napájecí adaptér Chicony
- OS: Windows 7/8/8.1/10, Mac OS X, Linux Ubuntu (14.04, 16.04, 17.04, 17.10, 18.04), Android 5 a vyšší, Chrome OS R51 a vyšší. Windows 10 – automatická instalace ovladačů z OS. Ostatní operační systémy – manuální instalace ovladačů. Firmware se aktualizuje automaticky.
- Rozměry produktu: 245 x 95 x 30 mm
- Hmotnost produktu: 330 g
Systémové požadavky:
- Hardwarové požadavky: Notebook nebo tablet s volným USB-A, USB-C, nebo Thunderbolt 3 portem
- Operační systém: Windows 7/8/8.1/10, Mac OS X, Linux Ubuntu (14.04, 16.04, 17.04, 17.10, 18.04), Android 5 a vyšší, Chrome OS R51 a vyšší. Windows 10 – automatická instalace ovladačů z OS. Ostatní operační systémy – manuální instalace ovladačů. Firmware se aktualizuje automaticky.
Doporučené použití dokovací stanice na následujících platformách:
- Intel Core i3: kancelářské použití (aplikace typu Word, PowerPoint, Excel), a pracovní plocha či video na 1 monitoru s rozlišením do 2k. Zároveň je při práci možné používat i jeden z USB portů na přenos a zálohu dat např. na externí HDD disk. (Připojení dvou monitorů do rozlišení FullHD i 4k rozlišení a video je na jednom monitoru možné, ale může způsobit delší odezvy systému a výrazně snížený počet snímků za vteřinu).
- Intel Core i5: rozšířené kancelářské použití a zábavu (aplikace typu Word, PowerPoint, Excel a 2D aplikací typu Photoshop), pracovní plocha a aplikace na 2 monitorech s rozlišením do 4K. Doporučené přehrávání videa: 1x 2K a 1x 4K. Pro přenos a zálohu dat je možné použít dva USB porty. (Přehrávání videa 2x 4K může způsobit výrazné snížení počtu snímků za vteřinu a/nebo zpomalení odezvy operačního systému a běžících aplikací).
- Intel Core i7: univerzální použití (včetně náročných 3D aplikací typu CAD), video na obou monitoru s rozlišením 4K, maximální rychlost přenosu dat na všech USB portech.
Obsah balení:
- i-tec USB-A 3.0 / USB-C / Thunderbolt 3 dokovací stanice
- Kabel USB-C 3.1 na USB-C a USB-A (90 cm)
- Napájecí adaptér (DC kabel 110 cm)
- Quick Start
|
Návod k obsluze Dokovací stanice i-tec USB 3.0 USB-C Thunderbolt 3 Dual Display Power Adapter 100WStažení PDF návodu k obsluze pro Dokovací stanice i-tec USB 3.0 USB-C Thunderbolt 3 Dual Display Power Adapter 100W není v současné době možné. Soubor není připraven.
Technické parametry Dokovací stanice i-tec USB 3.0 USB-C| Záruka | 24 měsíců | | Partnumber | CADUAL4KDOCKPD | | Další parametry | HDMI
High-Definition Multi-media Interface – Jedná se o rozhraní pro přenos nekomprimovaného obrazového a zvukového signálu. Výhodou tohoto rozhraní je možnost přenášet HD video v plné kvalitě včetně 8-kanálového zvuku skrze jeden kabel - HDMI | 2 | VGA výstup
VGA výstup je výstup sloužící k propojení např. externího monitoru s grafickou kartou v notebooku.
Obraz se tedy bude zobrazovat na obou displejích - VGA výstup | Ne | Počet USB 3.0
Množstí USB zásuvek/konektorů standardu USB 3.0, tj. s přenosovou rychlostí do 5 Gb/s - vysokorychlostní přenos - Počet USB 3.0 | 5 | DisplayPort
Digitální výstup, který použijete např. pro propojení s notebookem, projektorem , televizí apod.
DisplayPort | Ano | DVI výstup
Digitální výstup, který použijete např. pro propojení s notebookem, projektorem , televizí apod.
DVI výstup | Ne | | Počet portů Ethernetu (RJ-45) | 1 | Audio vstup
Slouží k propojení audio signálu mezi multimediálními zařízeními
Audio vstup | Ano | Audio výstup
Slouží k propojení audio signálu mezi multimediálními zařízeními">Audio výstup | Ano | Kompatibilita GSM
Typ konkrétního mobilního telefonu / tabletu pro který je příslušenství určeno - Kompatibilita GSM | - | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 27.5 cm | | Výška balení | 4.5 cm | | Hloubka balení | 25.3 cm | | Hmotnost balení | 1.2 kg |
