Český návod k obsluze Elektrocentrála EXTOL Craft 421011 Pro zvětšení klikněte na obrázek
Obsah českého návodu Elektrocentrála EXTOL Craft 421011
- Zařazení produktu: Elektrocentrály EXTOL
- Značka: EXTOL
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis EXTOL Elektrocentrály
 |
Návod k obsluze Elektrocentrála EXTOL Craft 421011 obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku EXTOL a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální EXTOL návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku EXTOL výrazně zkracujete jeho životnost!
|
Popis produktu

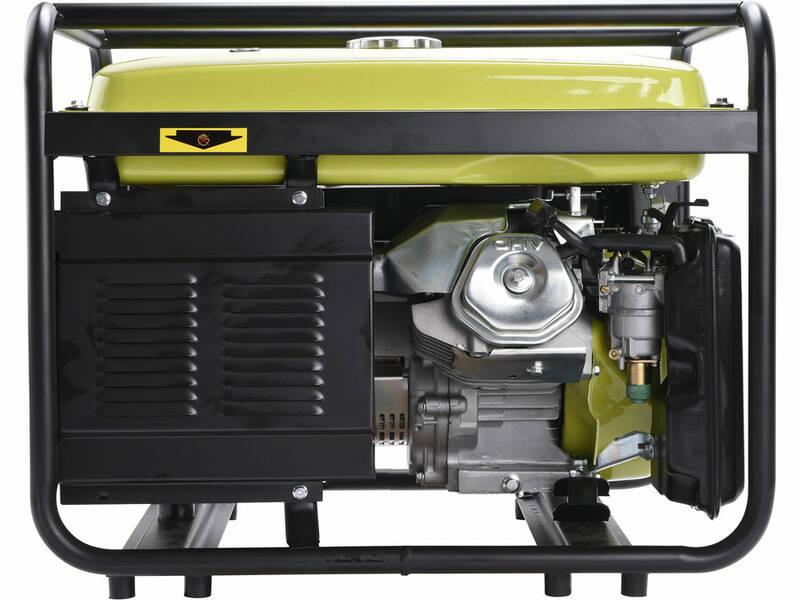

EXTOL CRAFT 421011 13HP/5,5kW (400 V + 230 V), zelená
Elektrocentrála je vynikajícím zdrojem stabilní elektrické energie v místech, kde z určitých důvodů není možné elektrické napětí přivést. Společnost EXTOL přichází s výkonnou elektrocentrálou, která najde využití na stavbách, montážních pracích nebo v domácnosti při rekonstrukci. Výkonný motor dokáže pohánět připojená zařízení až 15 hodin při 50% zatížení centrály. V maximálním zatížení může výkon centrály krátkodobě vzrůst až na 5,5 kW (u 400V zásuvky) a až na 1,8 kW (u 230V zásuvky), standardní provozní výkon však dosahuje slušných hodnot 5,1 kW (u 400V zásuvky) a 1,7 kW (u 230V zásuvky). AVR jednotka vyrovnává výstupní napětí a chrání tak připojená zařízení proti nežádoucím skokům napětí, které by mohly připojené spotřebiče poškodit. Automatická kontrola hladiny oleje a jistič chrání elektrocentrálu před přetížením a následným poškozením.
Od vrtačky po řeznou pilu

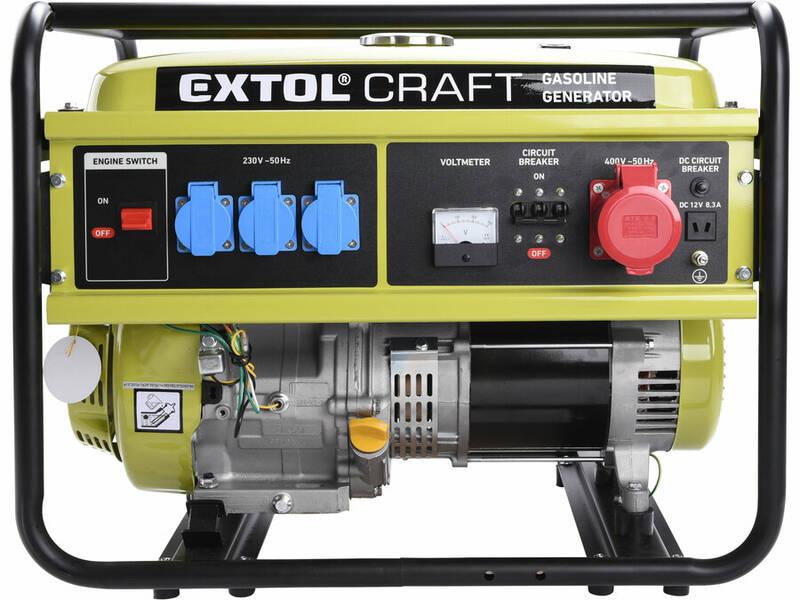

Elektrocentrála disponuje trojicí zásuvek síťového napětí (230 V / 50 Hz) pro připojení elektrospotřebičů a samostatnou 400V zásuvkou pro připojení vysokonapěťových zařízení. Voltmetr na stupnici přehledně ukazuje aktuální výstupní napětí. Zásuvky můžete zatížit jmenovitým AC proudem až 22,1 A (u 230V zásuvek) a až 15,9 A (u 400V zásuvky). Pro připojení menších spotřebičů můžete využít 12V konektor se jmenovitým DC proudem 8,3 A.
Klíčové vlastnosti:
- 400 V: maximální výkon až 5,5 kW a provozní výkon 5,1 kW
- 230 V: maximální výkon až 1,8 kW a provozní výkon 1,7 kW
- Benzínový motor s výkonem 13 HP
- Až 15 hodin provozu při 50% zatížení
- 3× zásuvka síťového napětí s jmenovitým proudem 22,1 A
- 400V zásuvka se jmenovitým proudem 15,9 A
- 12V konektor se jmenovitým proudem 8,3 A
- Jistič přetížení centrály, automatická kontrola oleje a voltmetr
- Objem nádrže 25 l (spotřeba 3,4 l při 5 kW)
Elektrocentrála EXTOL CRAFT 421011 13HP/5,5kW (400V) 3x1,8kW (230V)
- Elektrocentrála je určena pro méně náročné použití při montážních pracích, v domácnosti nebo pro rekreační účely. Je vybavena jednotkou AVR, která vyrovnává výstupní napětí. Proto je možné použít ji k napájení elektronických přístrojů, za předpokladu dodržení správného postupu používání. Třífázová zásuvka umožňuje připojení třífázových spotřebičů. Elektrocentrála je také vybavena voltmetrem, který měří výstupní napětí, automatickou kontrolou hladiny oleje a jističem chránícím centrálu před přetížením.
- velikost nádrže umožňuje až 15 hodin nepřetržitého provozu při 50% zatížení
- regulace výstupního napětí systémem AVR chrání vaše elektrospotřebiče před poškozením
- je vybavena voltmetrem, automatickou kontrolou hladiny oleje a jističem chránícím elektrocentrálu před přetížením
Technické informace:
- počet fází:1f/3f
- výkon maximální:5,5kW(400V)/3x1,8 kW(230V)
- výkon provozní:5,1kW(400V)/3x1,7 kW(230V)
- max. odběr z 230V zásuvky:<1,8kW
- napětí/frekvence:400V/50Hz, 230V/50Hz
- účiník:1/0,8
- obsah válce:389ccm
- max. výkon motoru:9,7kW (13HP)/4000min-1
- spotřeba:3,4l/5kW
- objem nádrže:25l
- typ generátoru:synchronní
- AC jmenovitý proud:22,1A/230V, IS 15,9A/400V
- DC jmenovitý proud:8,3A/12V
- rozměry (v. x š. x d.):56x56x70cm
- hmotnost:83kg
|
Návod k obsluze Elektrocentrála EXTOL Craft 421011
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 111 stránek, formát PDF, velikost souboru 8.68 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Elektrocentrála EXTOL Craft 421011Po dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Elektrocentrála EXTOL Craft 421011
Technické parametry Elektrocentrála EXTOL Craft 421011| Záruka | 24 měsíců | | Další parametry | | Max. výkon | 5500 W | | Regulace napájení | Ne | | Kolečka | Ne | | Orientační spotřeba | 3.4 l/hod | | Objem nádrže | 25 l | | Rozměry výrobku | | Hmotnost výrobku | 75.8 kg | | Rozměry balení | | Šířka balení | 56.0 cm | | Výška balení | 56.0 cm | | Hloubka balení | 70.0 cm | | Hmotnost balení | 79.0 kg |
