Český návod k obsluze Kompresor Güde 220 08 24 Pro zvětšení klikněte na obrázek
Obsah českého návodu Kompresor Güde 220 08 24
- Zařazení produktu: Kompresory Güde
- Značka: Güde
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Güde Kompresory
 |
Návod k obsluze Kompresor Güde 220 08 24 obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Güde a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Güde návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Güde výrazně zkracujete jeho životnost!
|
Popis produktuGüde 220 / 08 / 24OF (50111), černá/modrá
Pokud hledáte praktický a šikovný bezolejový kompresor pro všestranné používání, je nový Güde 50111 tou pravou volbou právě pro vás. Své využití najde například u servisních prací jako je vyfukování nečistot z jiných zařízení nebo k domácímu použití při plnění míčů, pneumatik a podobně. Nezklame vás ani samomazný elektromotor s výkonem 1,1 kW vybavený řemenovým pohonem společně s jedním pístem. Maximální výstupní tlak 8 bar lze pomocí otočného regulátoru snadno nastavovat dle potřeby. Tlaková nádoba o obsahu 24 litrů se plní rychlostí 140 l/min. a kompresoru nechybí ani ventil pro vypouštění kondenzátu.
Malý, ale přesto dobře vybavený

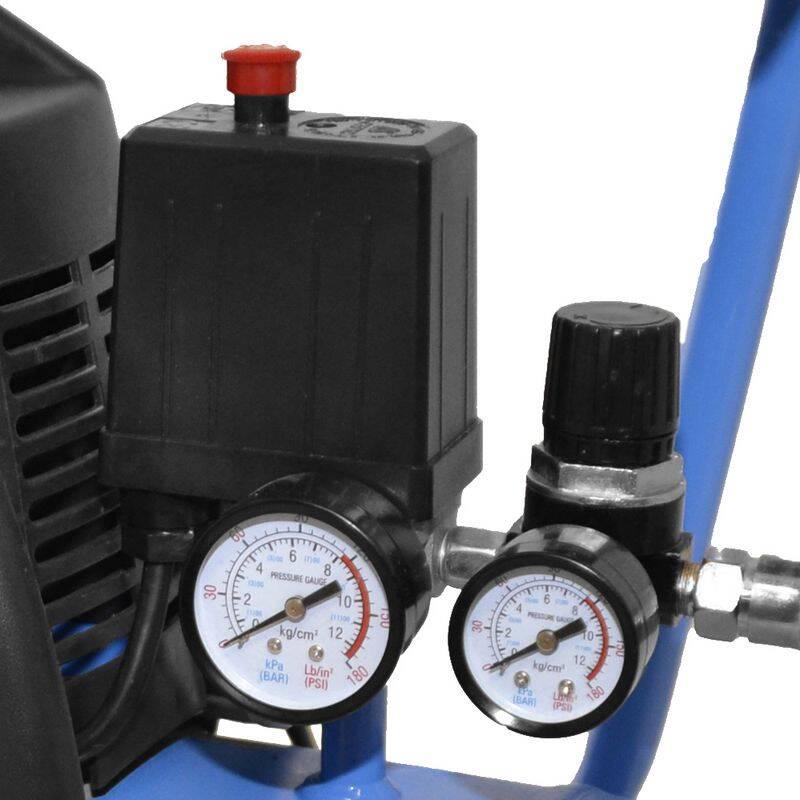

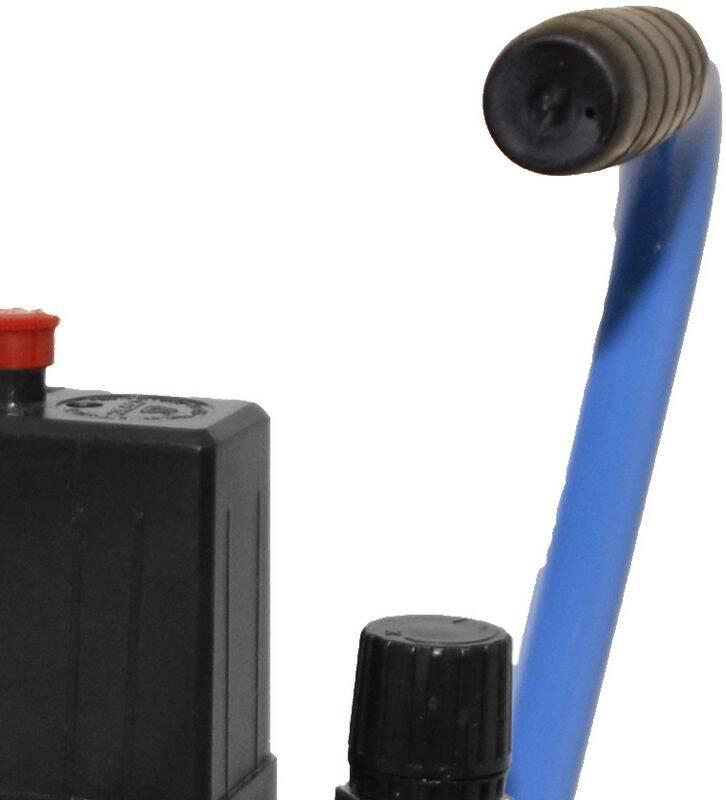

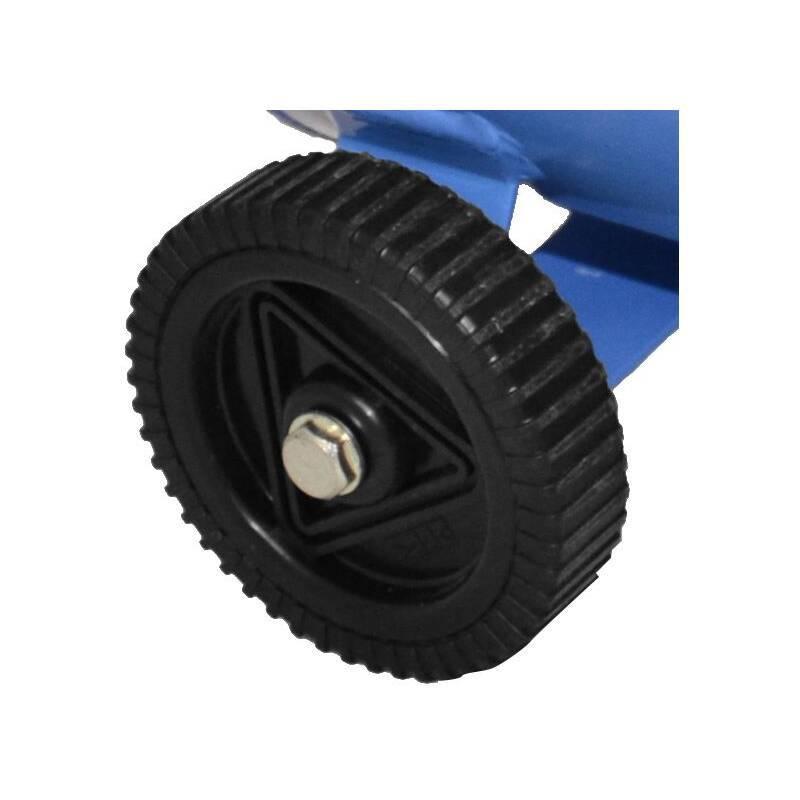

Mezi další vybavení také patří manometry pro měření provozního tlaku, jeden výstup stlačeného vzduchu, tlakový spínač, pojistný přetlakový ventil, odkládací schránka a v neposlední řadě držadlo s pojezdovými koly. S ofukovací pistolí dosáhnete obzvlášť daleko díky 1,4metrové spirálové hadici a nebudete tak muset často popojíždět se samotným přístrojem. Výkonný kompresor s rozměry 310 × 580 × 560 mm a hmotností 20 kg bude skvělým a spolehlivým pomocníkem jak do práce, tak pro vaši domácnost.
Klíčové vlastnosti:
- Bezolejový kompresor pro servisní i domácí použití
- Elektromotor o výkonu 11,1 kW s řemenovým pohonem
- Max. výstupní tlak 8 bar
- 1,4metrová spirálová hadice
- Tlaková nádoba o velikosti 24 l se plní rychlostí až 140 l/min.
- Rozměry 310 × 580 × 560 mm a hmotnost 20 kg
Kompresor Güde 220 / 08 / 24OF (50111)- Bezolejový 1-válcový pístový kompresor s přímým pohonem, rukojeť, manometr tlaku v kotli a pracovního tlaku. Redukce tlaku, 1 spojka stlačeného vzduchu, pojistný ventil a šroub pro vypouštění kondenzátu, zpětný ventil. Vzduchový filtr.
Technické informace: - Síťové připojení: 230 V
- Frekvence: 50 Hz
- Druh ochrany: IP20
- Otáčky motoru: 2850 min-1
- Výkon motoru (P1): 1,1 kW
- Maximální sací výkon: 140 l/min.
- Skutečné dodávané množství 0 bar: 104 l/min.
- Skutečné dodávané množství 4 bar: 86 l/min.
- Skutečné dodávané množství 7 bar: 66 l/min.
- Maximální tlak: 8 bar
- Objem nádoby: 24 l
- Počet válců: 1
- Počet spojek stlačeného vzduchu: 1
- Typ přípojného kabelu: H05VV-F
- Délka přípojného kabelu: 1400 mm
- Hladina akustického výkonu LWA: 96 dB
- Rozměry (DxŠxV): 560 x 310 x 580 mm
|
Návod k obsluze Kompresor Güde 220 08 24
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 84 stránek, formát PDF, velikost souboru 4.3 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Kompresor Güde 220 08 24Po dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Kompresor Güde 220 08 24
Technické parametry Kompresor Güde 220 08 24| Záruka | 24 měsíců | | Další parametry | | Druh kompresoru | bezolejový | | Napájení | 230 V/1 f | | Příkon | 1100 W | | Max. dodávané množství | 66 l/min | | Maximální tlak | 8 bar | | Objem tlakové nádoby | 24 l | | Manometr | 1 | | Rozměry výrobku | | Šířka výrobku | 31.0 cm | | Výška výrobku | 58.0 cm | | Hloubka výrobku | 56.0 cm | | Hmotnost výrobku | 20.0 kg | | Rozměry balení | | Šířka balení | 26.0 cm | | Výška balení | 58.0 cm | | Hloubka balení | 58.0 cm | | Hmotnost balení | 21.6 kg |
Hodnocení70% uživatelů tento produkt doporučuje ostatním. Jak jste na tom Vy?
Tento produkt už hodnotilo 98 majitelů. Přidejte i Vaše hodnocení a zkušenosti s výrobkem.
