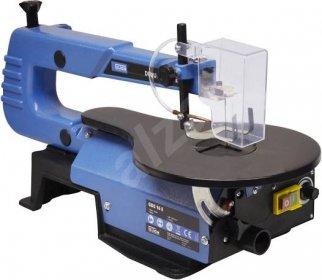

Lupínková pila GDS 16E

Český návod k obsluze v PDF formátu ke stažení

Český návod k obsluze Lupínková pila GDS 16E

Pro zvětšení klikněte na obrázek
Lupínková pila GDS 16E Obsah českého návodu Lupínková pila GDS 16E
  • Zařazení produktu: Pily Ostatní
  • Značka: Ostatní
  • Popis a obsah balení
  • Technické informace a základní nastavení
  • Návod k obsluze
  • Často kladené otázky – FAQ
  • Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
  • Autorizovaný servis Ostatní Pily

Návod k obsluze Lupínková pila GDS 16E obsahuje základní pokyny, které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod. Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními. Návod je nedílnou součástí výrobku Ostatní a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem. Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty. Stáhněte si oficiální Ostatní návod, v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.

A nezapomeňte – nevhodným používáním výrobku Ostatní výrazně zkracujete jeho životnost!



Popis produktu

Güde GDS 16 E je kompaktní lupínková pila pro řezání přímých linií, křivek nebo vnitřních výřezů ve dřevě, plastech, sádrokartonu a dalších materiálech.


Konstrukce:


rameno pily s vestavěným ventilátorem (délka vyložení: 406 mm)

sklopný pracovní stůl (d × š: 415 × 250 mm)

podstavec z ocelové litiny včetně otvorů (4) pro montáž napevno


Přesné výsledky s různými typy materiálů

Pro snadnou obsluhu je vybavena plynulou regulací kmitů pilového listu (400 až 1 600 / min) pro práci s různými typy materiálů. Nabízí i možnost naklápění pracovního stolku (rozsah: 45°; úhlové řezy) a má 2polohové upevnění pilových plátků pro přímé a boční řezy.


K dispozici je i automatické ofukování pilin z linie řezu/pracovní plochy (přípojka odsávání s průměrem 35 mm) a garancí výkonu je 120W motor s vypínačem v ochranném pouzdru.


Dodávané příslušenství:


2× náhradní pilové listy (133 × 3 × 0,5 mm)

2× upínací kulisy pro pilová lanka

2× šestihranné klíče


Specifikace
* Kompaktní lupínková pila, určená k řezání přímých linií, křivek nebo vnitřních výřezů ve dřevě, plastech, sádrokartonu apod. (výroba intarzií, ornamentů, dekoračních prvků, atypických dílů atp.).
* Plynulá regulace kmitů pilového listu (400 - 1.600/min.; dle druhu řezaného materiálu), naklápění pracovního stolku (rozsah: 45°; úhlové řezy), 2-polohové upevnění pilových plátků (přímé/boční řezy).
* Automatické ofukování pilin z linie řezu/pracovní plochy, přípojka odsávání (průměr: 35 mm).
* Motor 120 W/P1, vypínač v ochranném pouzdru, 2 m přípojný elektrický kabel H05 VV-F.
* Konstrukce: rameno pily s vestavěným ventilátorem (délka vyložení: 406 mm), sklopný pracovní stůl (d x š: 415 x 250 mm), podstavec z ocelové litiny včetně otvorů (4) pro montáž napevno.

Příslušenství:
* náhradní pilové listy (2; 133 x 3 x 0,5 mm)
* upínací kulisy pro pilová lanka (2)
* šestihranné klíče (2).

Technické parametry:
* Přípojka: 230 V ~ 50 Hz
* Celkové rozměry (d x š x v): 630 x 280 x 330 mm
* Hladina akustického výkonu LWA: 90 dB (A)
* Elektrická ochranná třída: IP 20
* Přípojka: 230 V ~ 50 Hz
* Výkon motoru: 120 W/P1
* Volnoběžné kmity: 400 - 1600/min.
* Řezný výkon: 90°50 mm
* Řezný výkon: 45°23 mm
* Hmotnost (brutto): 11,60 kg
* Délka pilového plátku: 133 mm
Ke stažení
Návod - Güde GDS 16 E
Návody pro Pila lupínková Güde GDS 16 E

Technické parametry
Nezařazeno
Příkon: 120 W Volnoběžné kmity: 1600 1/min. Max. hloubka řezu do dřeva: 50 mm Kufr: ne Napájení: síťové (230 V) Možnost využití: hobby
Rozměry balíku
Šířka: 66.5 cm Výška: 32.5 cm Hloubka: 35.5 cm Hmotnost: 11.17 kg


Návod k obsluze Lupínková pila GDS 16E

Níže je zobrazen náhled *.pdf souboru s návodem k obsluze. Jedná se o zkrácenou verzi.
Informace o souboru: 68 stránek, formát PDF, velikost souboru 7.43 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku:

Objednávka návodu k obsluze Lupínková pila GDS 16E

Po dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.

Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Lupínková pila GDS 16E
