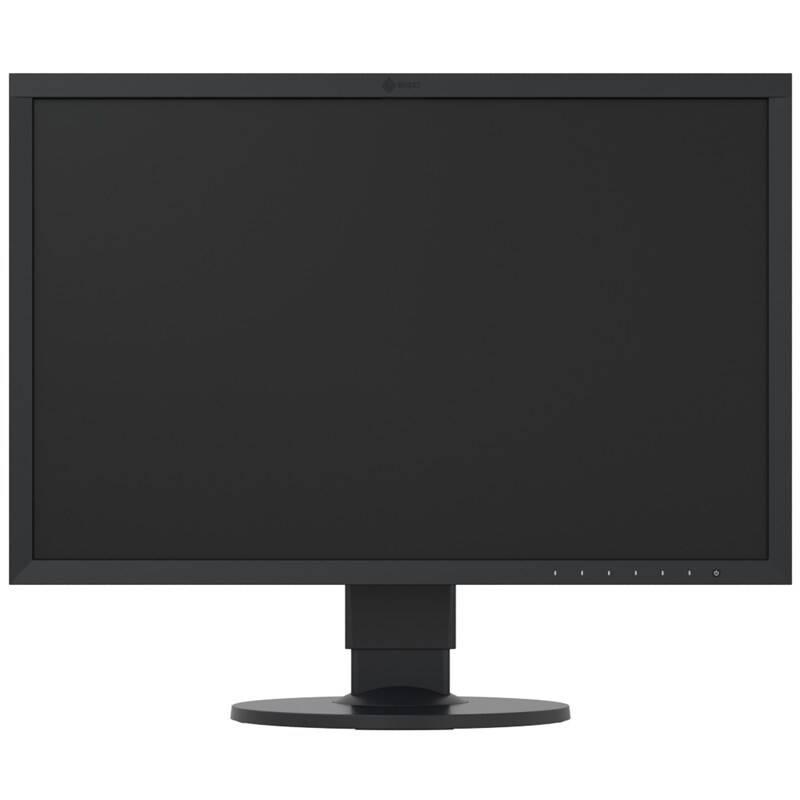

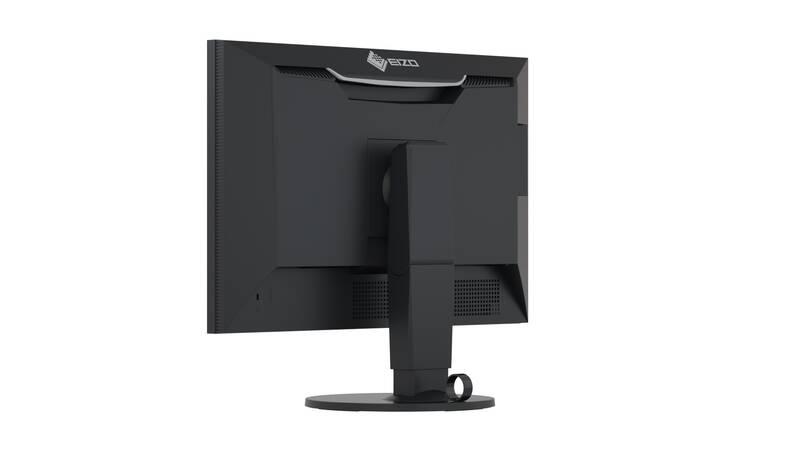

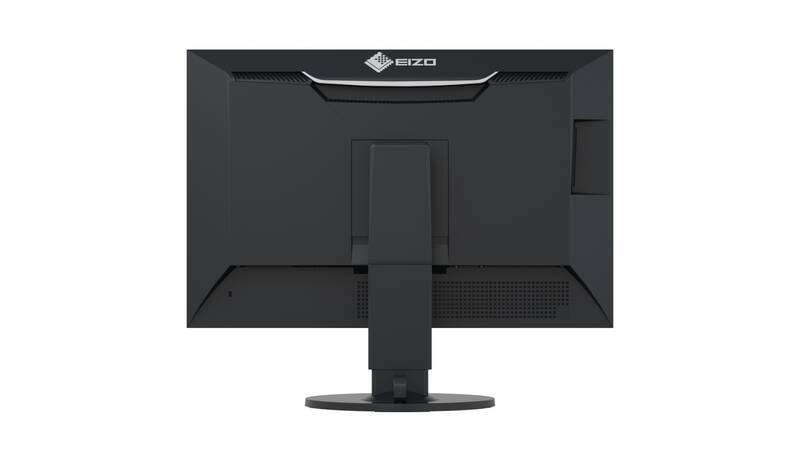

Popis produktuEIZO 24" CS2420-BK, IPS, 1920x1200, 350 cd/m2, 1000 : 1, DVI,HDMI,Disp.P, černý
Model CS2420 (nové značení) - je koncipován jako náhrada modelu CS240 je zařazen do řady "CS" - rozdíl mezi CS240 a CS2420 je hlavně:
- v designu = model CS2420 má tenčí (skoro poloviční) rámečky
- v USB-rozbočovačích = model CS2420 je vybaven třemi USB porty ver. 3.0. Z toho jeden USB 3.0 port může uživatel využít k dobíjení externích zařízení (chytré telefony/tablety)
CS2420
Číslo produktu CS2420
Barva přístroje černá
Oblast použití Foto, design a média
Produktová řada ColorEdge
EAN 4995047048091
Nezávazně doporučená cena [v KČ] 19.290,00
Úhlopříčka [palce] 24.1
Úhlopříčka [cm] 61
Viditelná úhlopříčka [mm] 611
Formát 16:10
Viditelná plocha obrazu (šířka × výška) 518.4 x 324
Ideální a doporučené rozlišení 1.920 x 1.200
Rozteč bodů vodorovně [mm] 0.27 x 0.27
Podporované rozlišení 1.920 x 1.200, 480i (@ 60 Hz), 480p (@ 60 Hz), 1.080i (@ 60 Hz), 720p (@ 60 Hz), 1.080p (@ 60 Hz), 1.200p (@ 60 Hz), 576i (@ 50 Hz), 576p (@ 50 Hz), 1.080i (@ 50 Hz), 720p (@ 50 Hz), 1.080p (@ 50 Hz), 1.200p (@ 50 Hz), 1.080p (@ 30/25/24 Hz)
Technologie panelu IPS (Wide Gamut)
Max. pozorovací úhel ve vodorovném směru 178 °
Max. pozorovací úhel ve svislém směru 178 °
Zobrazitelné barvy nebo stupně šedé 1,07 mld. barev (Display Port, 10 bitů), 1,07 mld. barev (HDMI, 10 bitů, 16,7 mil. barev (Display Port, 8 bitů), 16,7 mil. barev (HDMI, 8 bitů), 16,7 mil. barev (DVI, 8 bitů)
Max. barevný prostor AdobeRGB (99 %), sRGB (100 %), DCI (95,4 %)
Max. jas (obvykle) [cd/m2] 350
Dop. jas [cd/m2] 120
Max. kontrast (obvykle) 1.000:1
Typická reakční doba [změna šedá-šedá] 15 ms
Max. obnovovací frekvence [v Hz] 60
Typ podsvícení LED
Hardwarová kalibrace jasu, bílého bodu a gama korekce
Barevná paleta / tabulka LUT 278 mld. barev / 16 bitů
Digital Uniformity Equalizer (řízení homogenity)
Rozšíření rozsahu signálu (HDMI)
Potlačení šumu (HDMI)
Dekodér HDCP
Ořez gamutu
Standardní režimy barev / stupňů šedé AdobeRGB, sRGB, Paper, Calibration, 1 volný režim pro uživatelské nastavení
Jazyk OSD de, en, fr, es, it, se, ja, zh
Možnosti nastavení Jas, Kontrast, Gama, Sytost barev, Zesílení, 6 Colors, Velikost obrazu, Input Color Format, Input Range, Signal Detection, Menu Rotation, Noise Reduction, Barevná teplota, Ořez gamutu, FineContrast, Barevný odstín, Vstup signálu, Jazyk OSD, Interpolace, Priorita DUE
Funkce Button Guide
Vstupní konektory DisplayPort, DVI-D, HDMI
Videosignál DisplayPort, DVI (TMDS), HDMI (YUV und RGB)
Frequency HDMI: 15-78 kHz/24-61 Hz; DisplayPort: 26-78 kHz/24-61 Hz; DVI-D: 26-78 kHz/24-61 Hz
Identifikace vstupního signálu
Rozbočovač USB 1 Up-/ 3 Down-Stream, Rev. 3.0
Příkon (obvyklý) [W] 26
Maximální příkon [W] 92
Úsporný režim [W] 0.6
Vypínání napájení [W] 0.00
Energetická třída B
Roční spotřeba [kWh] 41
Napájecí zdroj AC 100-120 V / 200-240 V, 50/60 Hz
Správa napájení DVI-DMPM, DisplayPort Version 1.1a
Vestavěný zdroj
Rozměry [mm] 554 x 396-551 x 245
Hmotnost [v kilogramech] 7.8
Možnost otáčení 172 °
Možnost sklopení dopředu/dozadu 5° / 35°
Výškové/příčné otáčení (Pivot) 90° (rechts)
Výšková nastavitelnost [mm] 155
Rozestup otvorů Standard VESA 100 × 100 mm
Záruka a servis 5 let, včetně výměny u zákazníka**
Podmínky a ujednání Max. příkon označuje spotřebu elektřiny při maximálním jasu a za provozu všech signálových vstupů a rozbočovače USB, *) Záruka nepřítomnosti chybného pixelu pro zcela svítící subpixely (obrazové prvky dle ISO 9241-307). Doba trvání: šest měsíců od data prodeje., **) Záruční doba na LCD modul je pět let od data zakoupení nebo 30 000 hodin provozu podle toho, která z těchto okolností nastane dříve.
Certifikace CE, TÜV GS, TÜV Ergonomie geprüft, cTÜVus, FCC-B, ICES-003-B (CAN), VCCI-B, RoHS, WEEE, GOST-R, c-Tick, ISO 9241-307 Pixelfehlerklasse 1*
Přiložené programové vybavení ColorNavigator
Přídavný zdroj Síťová šňůra, Propojovací kabel DVI-D – DVI-D, Propojovací kabel Mini DisplayPort – DisplayPort, Kabel USB 3.0, Stručný návod, Disk se softwarovými nástroji pro LCD monitory EIZO (obsahuje rovněž německou, anglickou a francouzskou verzi příručky ve formátu PDF), Barevný profil ICC
Příslušenství EIZO ScreenCleaner, EX3, HDMI-Kabel, CH2400
Doporučená grafická karta CH2400 - CS2420_Label (Energetický štítek JPG 2021, 87.79 KB)
|
Návod k obsluze Monitor Eizo ColorEdge CS2420Stažení PDF návodu k obsluze pro Monitor Eizo ColorEdge CS2420 není v současné době možné. Soubor není připraven.
Technické parametry Monitor Eizo ColorEdge CS2420| Záruka | 24 měsíců | | Obrazovka | | Technologie podsvícení | LED | | Technologie panelu | IPS | | Úhlopříčka displeje (palce) | 24.1 " | | Rozlišení displeje | 1920 x 1200 | Doba odezvy
Určuje čas za který se dokáže změnit z černé barvy na bílou a zpět na černou. Někdy se udává údaj pouze jednosměrný – tedy doba změny z černé na bílou nebo z bíle na čenou
Doba odezvy | 15 ms | | Obnovovací frekvence | 75 Hz | Jas
Udává se v cd/m2 a jeho hodnota se meří podle svítívosti všech pixelů, které zobrazují bílou barvu.
Obecně platí, čím více, tím lépe, ale stejně jako u kontrastu – nic se nemá přehánět. Příliš světlý, nebo, chcete-li jasný monitor, může zkreslovat barvy ( černá -> šedá apod. ) a stejně jako kontrastní monitor, může v noci oslňovat. Není tedy třeba se hnát za co nejvyšší hodnotou
Jas | 350 cd/m2 | Kontrast
Statická hodnota kontrastního poměru v jednom okamžiku zobrazení.
Je vždy nižší než hodnota dynamického poměru, který udává maximální rozsah kontrastu zařízení, které ovšem není možné dosáhnout v jeden okamžik - Kontrast | 1000 :1 | | Pozorovací úhel horizontální | 178 ° | | Pozorovací úhel vertikální | 178 ° | | Formát obrazovky | 16:10 | | Vybavení | | Výbava a funkce | kancelář | | Herní monitor | Ne | Typ TV tuneru
Zde naleznete popis TV tuneru.
DVB-T- digiální pozemní vysílání
DVB-C - kabelová televize
DVB-S - satelitní televize
TV tuner: Analog (PAL/SECAM)
Tuner pozemní: DVB-T2
Tuner satelitní: DVB-S2">Typ TV tuneru | - | Rozměr pro uchycení (VESA)
VESA standard uchycení popisuje rozteč otvorů televize a držáku TV pro montáž televize na stěnu. Standardizované rozteče jsou definovány konsorciem výrobců a vývojařů grafických a zobrazovacích zařízení VESA (Video Electronics Standards Association). Např. drtivá většina TV s úhlopříčkou 32" používá rozměr VESA 400 x 400 - Rozměr pro uchycení (VESA) | 100x100 mm | | Vlastnosti a funkce | Výškové nastavení, Pivot (otáčení panelu) | | Rozhraní | | Připojení | DVI, HDMI, DisplayPort | | Napájení | Spotřeba energie
Popisuje množství elektrické energie, kterou zařízení spotřebuje při svém provozu - Spotřeba energie | 92 kWh | Energetická třída 2021
Zařazení výrobku do energetické třídy slouží k rychlé informaci o energetických vlastnostech výrobku. Označuje se písmeny A - G, přičemž A značí nejmenší energetickou náročnost spotřebiče. Informace je zobrazena také graficky na energetickém štítku spotřebiče.
Energetická třída 2021 | G | | Další parametry | | Prohnutý monitor | Ne | | Rozměry výrobku | | Šířka výrobku | 55.4 cm | | Výška výrobku | 39.6 cm | | Hloubka výrobku | 24.5 cm | | Hmotnost výrobku | 7.8 kg | | Rozměry balení | | Šířka balení | 65.0 cm | | Výška balení | 22.0 cm | | Hloubka balení | 50.0 cm | | Hmotnost balení | 10.2 kg |
