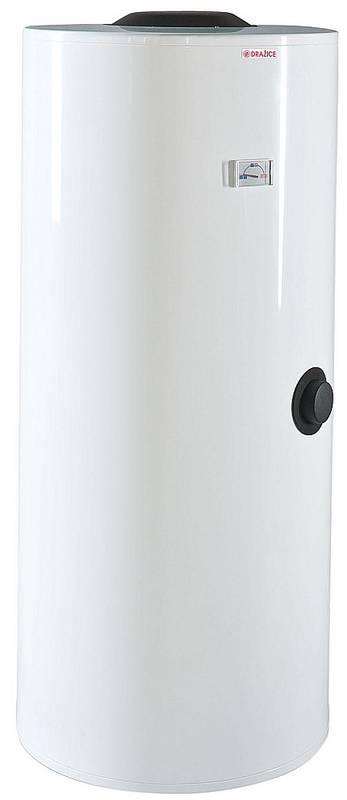

Český návod k obsluze Ohřívač vody Dražice OKC 200 NTRR SOL bílá barva Pro zvětšení klikněte na obrázek
Obsah českého návodu Ohřívač vody Dražice OKC 200 NTRR
- Zařazení produktu: Ohřívače vody Dražice
- Značka: Dražice
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Dražice Ohřívače vody
 |
Návod k obsluze Ohřívač vody Dražice OKC 200 NTRR obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Dražice a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Dražice návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Dražice výrazně zkracujete jeho životnost!
|
Popis produktuCharakteristika ohřívačů
Provedení ohřívačů
- Nová řada smaltovaných nepřímotopných ohřívačů pro solární systémy k postavení na zem o objemech 200, 250 a 300 litrů se smaltovanou nádobou a dvěma výměníky pro ohřev TUV z externího zdroje nebo kombinaci různých zdrojů. Ohřívač má i cirkulační otvor.
- V dolní části ohřívače o objemu 300 litrů je umístěn revizní přírubový otvor pro čištění vnitřku nádoby. Pro použití ohřívače pro solární systém je u ohřívačů k dispozici hrdlo 6/4", umístěné nad solárním výměníkem pro elektrickou topnou jednotku TJ 6/4.
Nejčastější využití
- Ohřev teplé vody celoročně solárním systémem s elektrickým nebo nepřímotopným dohřevem, např. plynovým kotlem, nebo kotlem na tuhá paliva.
Technické parametry ohřívačů
- Objem [l]200
- Max. hmotnost ohřívače bez vody [kg]106
- Výška ohřívače [mm]1 382
- Průměr ohřívače [mm]584
- Max. provozní přetlak v nádobě [MPa]1
- Max. provozní přetlak ve výměníku [MPa]1
- Maximální teplota topné vody [°C]110
- Maximální teplota teplé vody [°C]95
- Objem spodního výměníku [l]7
- Objem horního výměníku [l]7
- Výhřevná plocha spodního výměníku [m2]1
- Výhřevná plocha horního výměníku [m2]1
- Výkon spodního/horního výměníku při spádu 80/60°C [kW]24/24
- Doba ohřevu TUV spodním/horním výměníkem při spádu 80/60°C [min]28/16
- Trvalý výkon TUV.* spodním/horním výměníkem při spádu 80/60°C [l/hod]670/670
- Výkon spodního/horního výměníku při spádu 60/50°C [kW]13/13
- Doba ohřevu TUV spodním/horním výměníkem při spádu 60/50°C [min]38/19
- Trvalý výkon TUV.* spodním/horním výměníkem při spádu 60/50°C [l/hod]330/330
- Tepelné ztráty [kWh/24 hod]1,4
- Poskytována základní záruka 5 let na nádobu
Odkaz na stránku výrobce Dokumentace k tomuto produktu - pmp-cs-okc-sol.pdf (Návod k použití CZ, 1.91 MB)
- DRAOKC200NTRRSOL_PL.pdf (Produktový list, 273.83 KB)
|
Návod k obsluze Ohřívač vody Dražice OKC 200 NTRR SOL bílá barvaStažení PDF návodu k obsluze pro Ohřívač vody Dražice OKC 200 NTRR SOL bílá barva není v současné době možné. Soubor není připraven.
Technické parametry Ohřívač vody Dražice OKC 200 NTRR| Záruka | 24 měsíců | | Další parametry | | Konstrukce ohřívače vody | výměník tepla, zásobníkový | | Poloha instalace | svislý (vertikální) | Objem ohřívače vody
Objem zásobníku u ohřívačů vody">Objem ohřívače vody | 200 l | | Druh ohřevu | výměník (nepřímotopné) | | Indikátor teploty | Ano | | Rozměry výrobku | | Šířka výrobku | 58.4 cm | | Výška výrobku | 138.2 cm | | Hloubka výrobku | 58.4 cm | | Hmotnost výrobku | 107.0 kg | | Rozměry balení | | Šířka balení | 66.7 cm | | Výška balení | 149.0 cm | | Hloubka balení | 66.7 cm | | Hmotnost balení | 118.0 kg |
Hodnocení100% uživatelů tento produkt doporučuje ostatním. Jak jste na tom Vy?
Tento produkt už hodnotilo 1 majitelů. Přidejte i Vaše hodnocení a zkušenosti s výrobkem.
Diskuze
Zeptejte se našich techniků, máte-li problémy s nastavením, nebo jste narazili v návodu na nejasnosti.
Využijte naši moderovanou diskuzi.
Diskuze je veřejná a slouží i ostatním návštěvníkům našich stránek, kteří se potýkají s podobnými problémy.
Nový komentář k Ohřívač vody Dražice OKC 200 NTRR SOL bílá barva
| Předmět: Těleso vyměna 2.5KW za 3.3Kw | | Datum: 04.04.2024 09:32:12 | Autor: Miroslav | | Je těleso možnost připojit na tepelné čerpadlo a zaroveň na fotovoltaiku má dva okruhy na připojeni | | Odpovědět |
