Český návod k obsluze Okružní pila Scheppach PL 55 2x vodící lišta 700mm ochrana proti překlopení spojka lišt Pro zvětšení klikněte na obrázek
Obsah českého návodu Okružní pila Scheppach PL 55 2x
- Zařazení produktu: Pily okružní Scheppach
- Značka: Scheppach
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Scheppach Pily okružní
 |
Návod k obsluze Okružní pila Scheppach PL 55 2x obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Scheppach a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Scheppach návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Scheppach výrazně zkracujete jeho životnost!
|

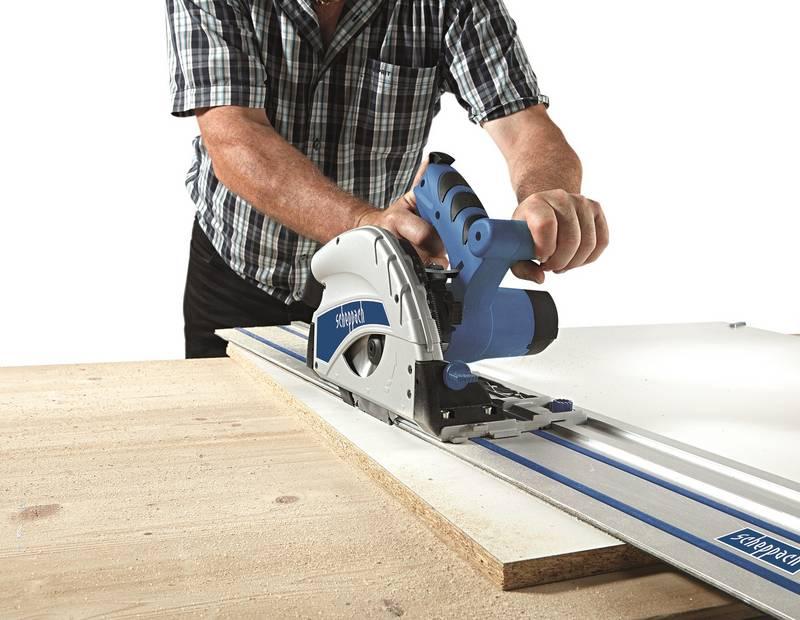

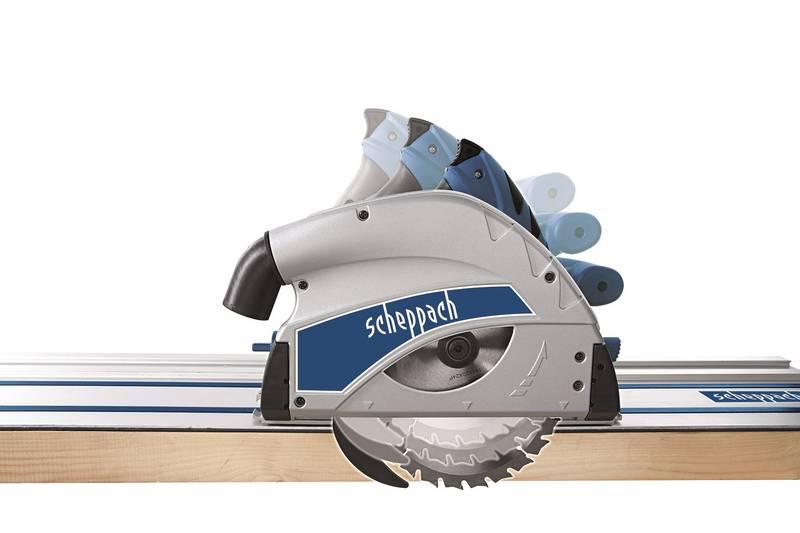

Popis produktuVelmi zjednodušeně se dá ponorná pila popsat jako okružní pila, která může být přesně vedena na vodící liště. Celkově je ovšem celý systém pila-lišta daleko sofistikovanější a nabízí výrazně více možností a individuálních řešení. Na rozdíl od běžné okružní pily je ponorná pila, jak už název vypovídá, schopna pracovat s plynule nastavitelnou hloubkou řezu. Díky tomu můžete začít řez na kterémkoliv místě desky, můžete do ní bez problémů vyříznout otvor (ideální pro otvory pro umyvadlo či varnou desku), můžete bez problémů vyříznout parketu bez poškození povrchu pod ní atd. Ve spojení s vodící lištou potom dosáhnete přesného rovného řezu bez otřepů, můžete řezat pod přesnými úhly, můžete perfektně zarovnávat okraje, můžete zkracovat dveře, můžete rýhovat desky ap.

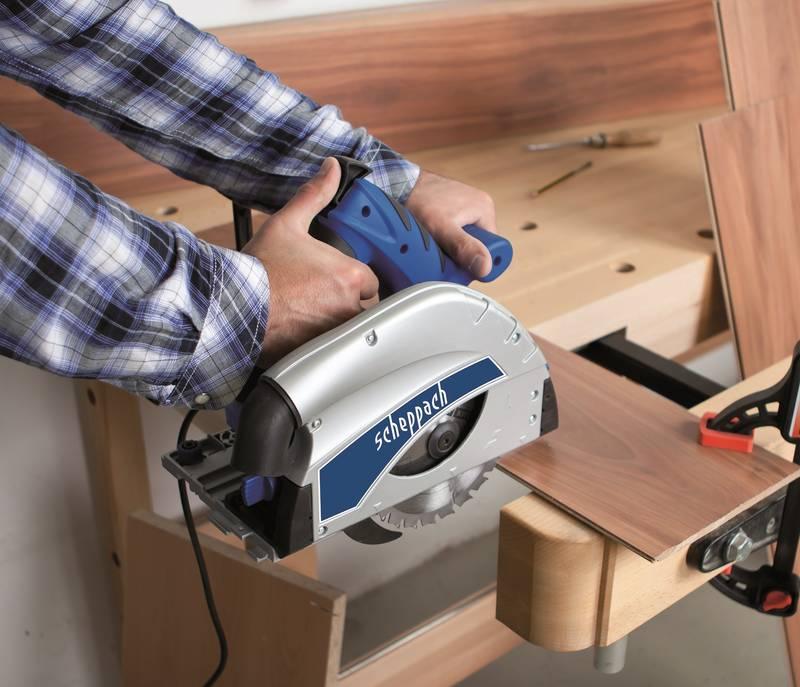

Ponornou pilu můžete samozřejmě používat i bez vodící lišty jako úplně běžnou ruční okružní pilu. Pila PL 55 je výborně vybavená. Ergonomické držadlo je potaženo speciální měkkou protiskluzovou vrstvou, pila má integrovaný vývod na odsávání prachu, sklon pily můžeme nastavit v rozmezí 0° až 45°, hloubku řezu můžeme nastavovat plynule až do 55 mm a za kotoučem je integrován rozpěrný klín, který udržuje řeznou drážku otevřenou a brání tak nebezpečnému odmrštění pily při skřípnutí kotouče. Důležitá je také velmi chytrá konstrukce pily, díky které můžete provádět řezy těsně u zdi (pouhých 15,5 mm). Pilu můžete rovněž dovybavit širokou škálou příslušenství. PL 55 se dodává spolu s vodící lištou o délce 1400 mm. Ta zajišťuje dokonale rovné a bezpečné vedení pily a zároveň chrání obrobek před poškozením. Je vybavena gumovou lištou, díky které je řez čistý, bez zbytečných otřepů. Zespoda jsou umístěny adhezní proužky, zajišťující dobrou přilnavost i na hladkých materiálech.Pomocí spojovacího článku lze spojit několik lišt a provádět i velmi dlouhé řezy.
Technické parametry:
- Příkon (W) 1200
- Typ motoru 230 V, 50 Hz
- Průměr kotouče (mm) 160
- Délka lišty (mm) 1400
- Nastavení prořezu plynule, 0-55 mm
- Nastavení sklonu (°) 0-45
- Vnitřní průměr kotouče (mm) 20
- Počet zubů kotouče (z) 24
- Otáčky (ot/min) 5500
- Min. vzdálenost stěna-kotouč (mm) 15,5
- Maximální prořez 90°s lištou (mm) 49,5
- Maximální prořez 45° s lištou (mm) 36,5
- Maximální prořez 90° bez lišty (mm) 55
- Maximální prořez 45° bez lišty (mm) 41
|
Návod k obsluze Okružní pila Scheppach PL 55 2x vodící lišta 700mm ochrana proti překlopení spojka lištStažení PDF návodu k obsluze pro Okružní pila Scheppach PL 55 2x vodící lišta 700mm ochrana proti překlopení spojka lišt není v současné době možné. Soubor není připraven.
Technické parametry Okružní pila Scheppach PL 55 2x| Záruka | 48 měsíců | | Další parametry | | Hloubka prořezu | 55 mm | | Hloubka řezu při 45° | 41 mm | | Příkon | 1200 W | | Průměr pilového kotouče | 160 mm | | Podstavec | Ne | | Průměr upínacího otvoru | 20 mm | | Napájení | síťové (230 V) | | Rozměry výrobku | | Hmotnost výrobku | 7.1 kg | | Rozměry balení | | Šířka balení | 23.5 cm | | Výška balení | 31.5 cm | | Hloubka balení | 72.0 cm | | Hmotnost balení | 7.5 kg |
