Parkovací asistent Compass Angle

Český návod k obsluze v PDF formátu ke stažení

Český návod k obsluze Parkovací asistent Compass Angle

Pro zvětšení klikněte na obrázek
Parkovací asistent Compass Angle Obsah českého návodu Parkovací asistent Compass Angle
  • Zařazení produktu: Ostatní Compass
  • Značka: Compass
  • Popis a obsah balení
  • Technické informace a základní nastavení
  • Často kladené otázky – FAQ
  • Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
  • Autorizovaný servis Compass Ostatní

Parkovací asistent Compass Angle Parkovací asistent Compass Angle Parkovací asistent Compass Angle Parkovací asistent Compass Angle Parkovací asistent Compass Angle
Návod k obsluze Parkovací asistent Compass Angle obsahuje základní pokyny, které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod. Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními. Návod je nedílnou součástí výrobku Compass a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem. Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty. Stáhněte si oficiální Compass návod, v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.

A nezapomeňte – nevhodným používáním výrobku Compass výrazně zkracujete jeho životnost!



Popis produktu

Compass 33593 ANGLE

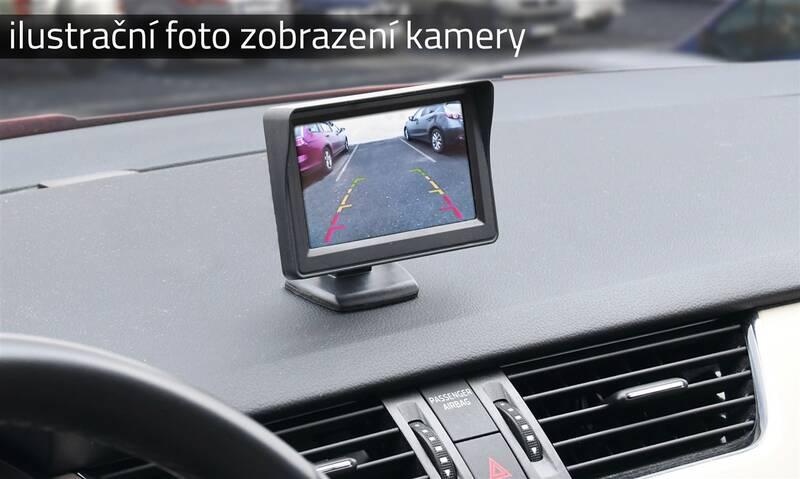

Získejte dokonalý přehled o tom, co se děje za vaším autem a usnadněte si parkování. Už žádné ohlížení přes rameno, kontrola všech zrcátek. Jednoduše se řídíte pohledem na kameru a zaparkujete kdekoliv. Díky úhlu záběru 120° vám neunikne nic, co se děje za autem. Skloněnou kameru pod úhlem stačí namontovat šroubem a maticí nad zadní SPZ vozu. Vše potřebné najdete v balení. Kamera disponuje rozlišením 480 TV řádků a parkování vám ještě usnadní pomocná parkovací trajektorie, která vám ukazuje směřování vozu.

Kameru připojíte k displeji bez drátu


V balení kromě kamery, kompletní kabeláži najdete i bezdrátový vysílač a přijímač videosignálu. Proto nepotřebujete žádný kabel, abyste kameru propojili s displejem na vaší palubní desce. Přijímač pak pouze propojíte s displejem žlutým cinch konektorem videosignálu (RCA).




Klíčové vlastnosti:


  • Pozorovací úhel 120° vám dá dokonalý přehled o dění za vaším autem
  • Při parkování vám pomůže také pomocná parkovací trajektorie
  • Kameru propojíte s displejem na palubní desce bezdrátově
  • Rozlišení 480 TVL poskytuje detailní záběry
Parkovací kamera Compass 33593 Angle

  • Bezdrátová parkovací kamera s úhlem záběru 120°. Určeno pro montáž na předem určené místo v zadní části vozu.

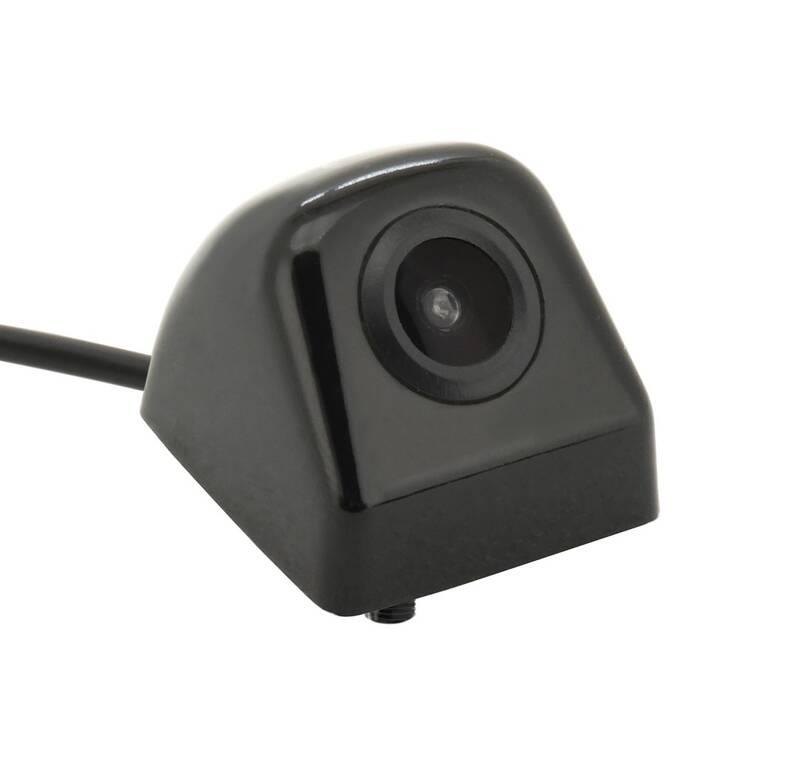

  • Kamera ANGLE je tvarována pod úhlem a je opatřena šroubem s maticí pro bezpečné uchycení. Zajištěno tak je snadné umístění nad spz v zadní části vozu.

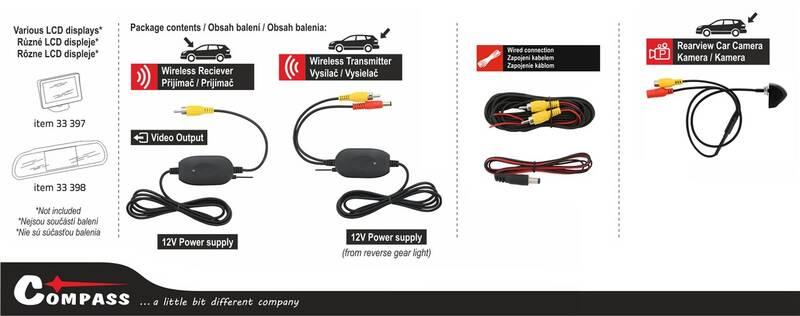

  • Balení obsahuje 1x kameru, bezdrátový vysílač a přijímač video signálu, kompletní kabeláž pro propojení s napájením i bezdrátovým vysílačem a přijímačem a pro případ potřeby i kabeláž pro přímé propojení bez bezdrátového přenosu.

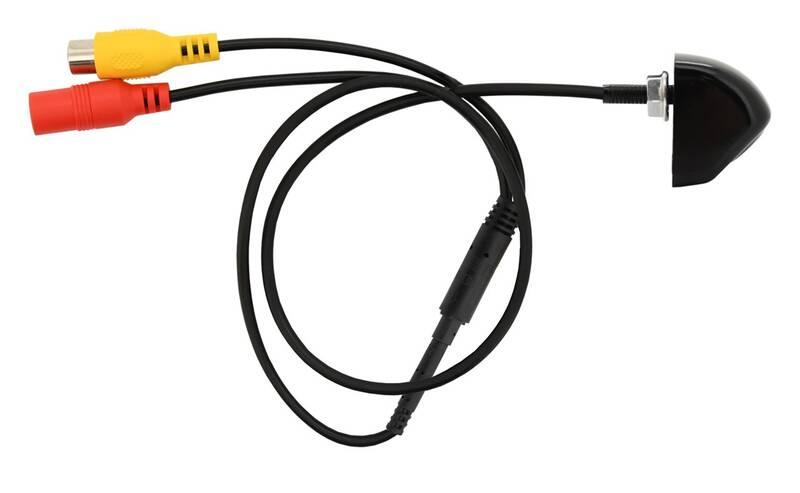

  • Celá sada je zakončena žlutým cinch konektorem video signálu (RCA), který je možné zapojit do libovolného displeje s video vstupem. V našem sortimentu jsou dostupné různé displeje vhodné pro umístění do auta.
  • Samotná kamera systému NTSC/PAL má rozlišení 480 TV řádků a pro pohodlnější použití disponuje pomocnou parkovací trajektorií.

Technická data

  • napájení 12V (65 mA)
  • snímací čip 1/4" H99045HS
  • úhel záběru 120°
  • ohnisková vzdálenost 1,8mm
  • rozlišení 480 TVL
  • stupeň krytí IP67
  • pracovní teplota -30°C +80°C
  • video konektor cinch (žluté RCA)
  • rozměry kamery 27,5 x 23,5 x 31,7 mm
  • montáž pomocí závitu kamery a matice
  • délka propojovacího kabelu 5,5 m
  • výbava pomocná trajektorie
  • přenos bezdrátově, nebo kabelem


Návod k obsluze Parkovací asistent Compass Angle

Stažení PDF návodu k obsluze pro Parkovací asistent Compass Angle není v současné době možné. Soubor není připraven.


Technické parametry

Parkovací asistent Compass Angle

Záruka 24 měsíců
Další parametry
Určení ostatní
Rozměry výrobku
Rozměry balení
Šířka balení 13.5 cm
Výška balení 7.0 cm
Hloubka balení 9.2 cm
Hmotnost balení 0.3 kg

Hodnocení

90% uživatelů tento produkt doporučuje ostatním. Jak jste na tom Vy?
Hodnocení: 4.5 z 5

Tento produkt už hodnotilo 93 majitelů. Přidejte i Vaše hodnocení a zkušenosti s výrobkem.

Diskuze

Diskuze Zeptejte se našich techniků, máte-li problémy s nastavením, nebo jste narazili v návodu na nejasnosti. Využijte naši moderovanou diskuzi. Diskuze je veřejná a slouží i ostatním návštěvníkům našich stránek, kteří se potýkají s podobnými problémy.

Nový komentář k Parkovací asistent Compass Angle

Předmět: Compass LCD display/zrcátko na zpětné zrcátko
Datum: 01.06.2022 11:25:05Autor: Vacek
Dobrý den,
dotaz k zrcátku: neukazuje mi trajektorii ve spojení s kamerou Angle. Děkuji za radu. Vacek
Odpovědět

Předmět: parkovací kamera Angle od firmy Compass
Datum: 05.12.2021 20:56:20Autor: Vladimír
Dobrý den, mám dotaz ke kameře. Prý v monitoru vidím obraz zrcadlově, tzn, co je vlevo vidím na monitoru jako vpravo. Je to ptravda a pokud ano, dá se s tím něco dělat (nějak nastavit), aby to bylo shodné se skutečností? Děkuji
Odpovědět
