Český návod k obsluze Pila stolní Einhell TE-CC 250 UF Pro zvětšení klikněte na obrázek
Obsah českého návodu Pila stolní Einhell TE-CC 250 UF
- Zařazení produktu: Pily stolní Einhell
- Značka: Einhell
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Einhell Pily stolní
 |
Návod k obsluze Pila stolní Einhell TE-CC 250 UF obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Einhell a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Einhell návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Einhell výrazně zkracujete jeho životnost!
|
Popis produktuEinhell TE-CC 250 UF, červená
Stolní pila Einhell je stroj určený pro přesné řezy při zkracování jednotlivých obrobků a jejich řezání na míru. V případech, kdy upravujete široké obrobky, oceníte možnost prodloužení stolu dozadu a na pravou stranu.

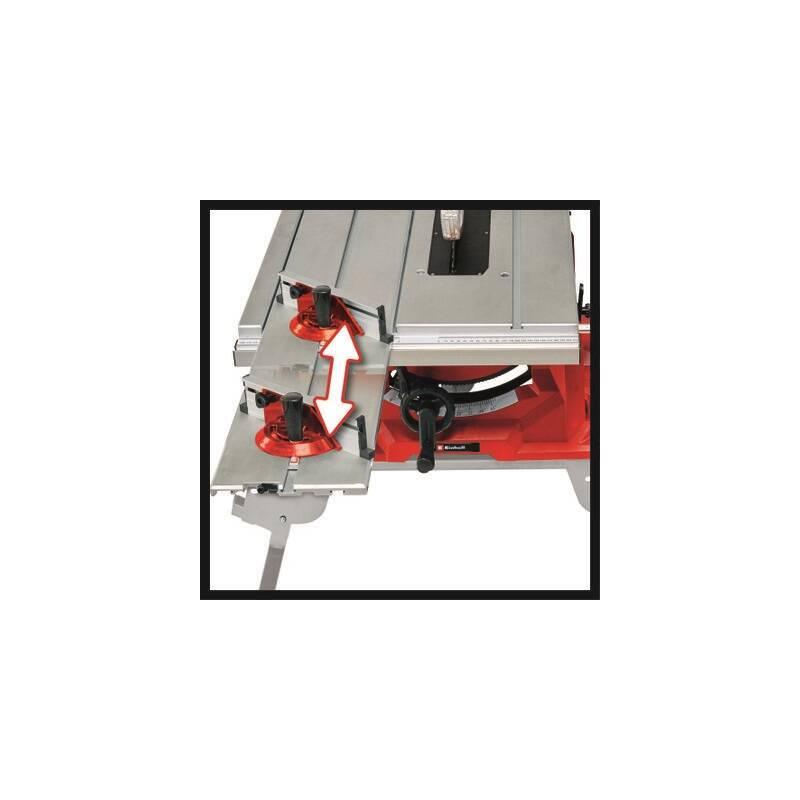

Aby byla práce bezpečná, pro posunování dřeva je k dispozici tlačná tyč s držákem. Ta vám zajistí dostatečnou vzdálenost od pilového kotouče. Ten umožňuje nastavení výšky a úhlu, přesně podle požadavků daného řezu. Paralelní doraz má na obou stranách upevňovací prvky. Nechybí ani příčný doraz s úhlovou stupnici pro pokosové řezy.
Plochý hliníkový stůl má vynikající kluzné vlastnosti pro přesné řezy. Kotouč se 48 zuby doplnil průhledný kryt, ten přináší lepší viditelnost řezu.
Pro udržení čistého pracovního prostoru využijete nástavec na odsávání třísek a v případě nutnosti přesunu stroje, oceníte praktická kolečka.
Klíčové vlastnosti:
- Silný stroj pro přesné řezy
- Široká dorazová lišta
- Nástavec na odsávání třísek

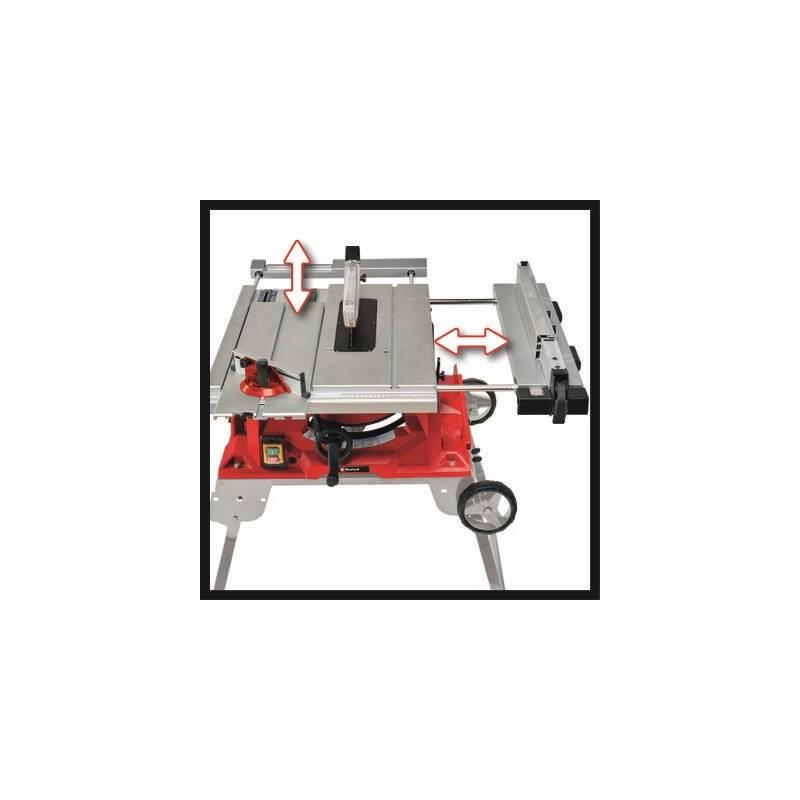

- Stůl lze vysunout dozadu a na pravou stranu
Pila stolní Einhell TE-CC 250 UF- Pila stolní TE-CC 2025 UF Einhell s karbidem potaženým pilovým kotoučem, je solidní základní stroj pro přesné řezy při zkracování jednotlivých obrobků a jejich řezání na míru. Plochý hliníkový stůl má vynikající kluzné vlastnosti pro přesné řezy. Stůl lze vysunout dozadu a na pravou stranu a pro široké obrobky má TE-CC 2025 UF širokou dorazovou lištu. Pro udržení bezpečné vzdálenosti od pilového kotouče je k dispozici tlačná tyč s držákem. Pilový kotouč "dva v jednom" umožňuje upravit výšku a úhel kotouče podle požadavků každého řezu. Paralelní doraz má na obou stranách upevňovací prvky.

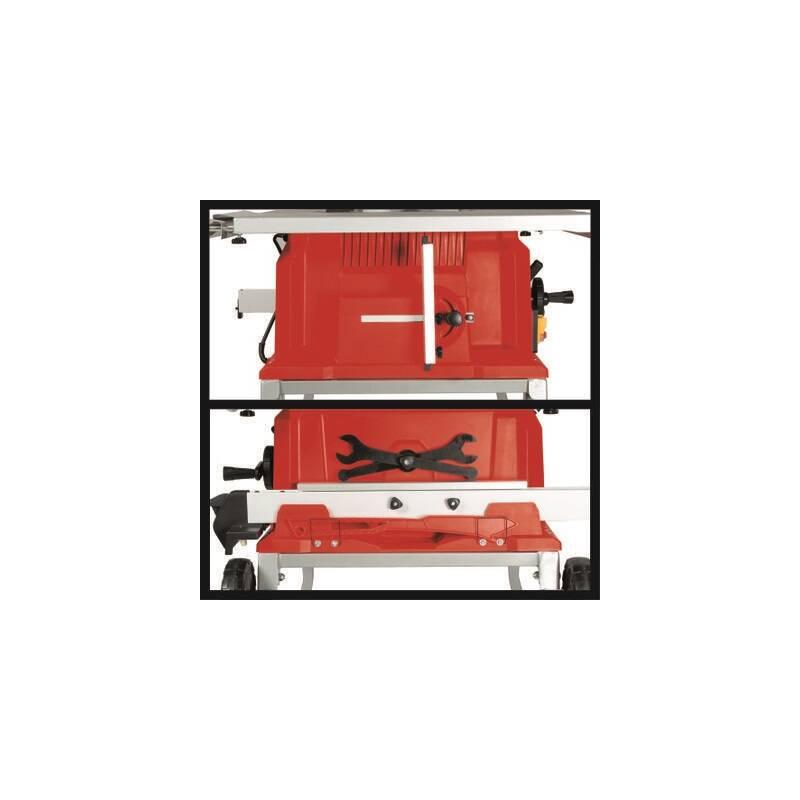

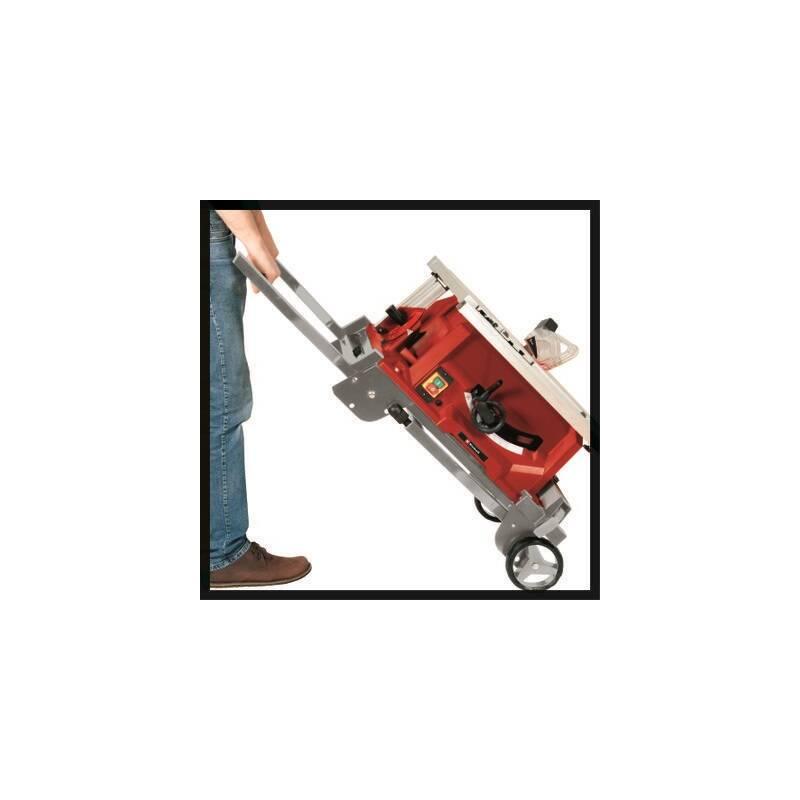

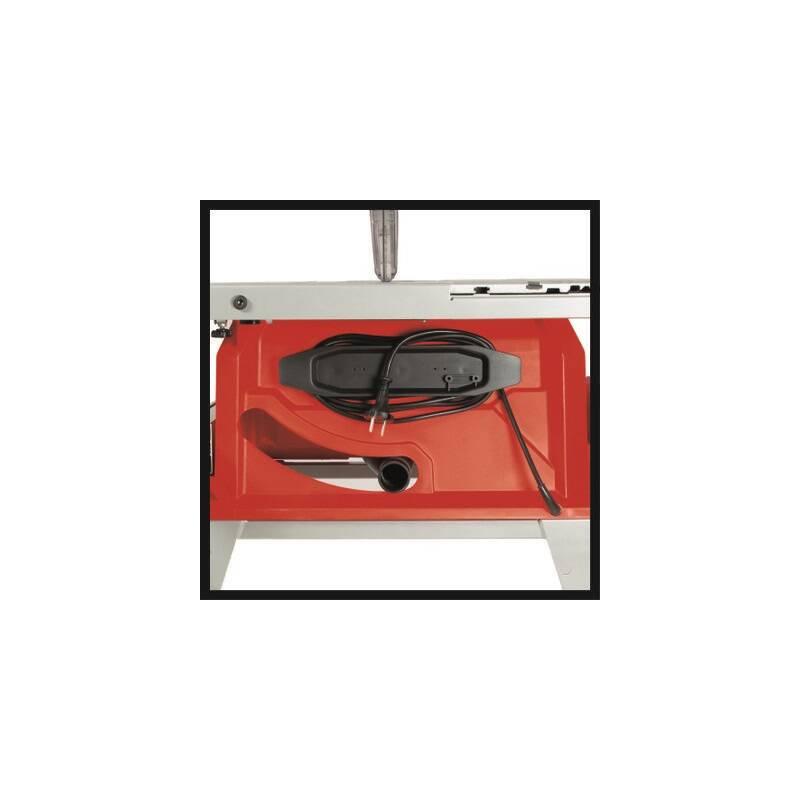

- Příčný doraz má úhlovou stupnici pro pokosové řezy. Pro lepší viditelnost řezu je pila vybavena průhledným krytem. Je také vybavena nástavcem na odsávání třísek pro snadné udržování čistoty na pracovišti. Pro lepší mobilní použití je základní rám vybaven praktickými kolečkami. Pro lepší organizaci a přepravu slouží držák příslušentví. Spínač přetížení chrání motor před poškozením v případě přepětí.
Technické informace:- Síťová přípojka 220-240 V | 50 Hz
- Výkon 1500 W
- Max. výkon (S6 | S6%) 2000 W | 20 %
- Volnoběžné otáčky 4500 min^-1
- Pilový list 250 mm x 30 mm
- Počet zubů pily 48 Pieces
- Rozsah výkyvu pilového listu 45 °
- Max. výška řezu při 45 ° 53 mm
- Max. výška řezu při 90 ° 78 mm
- Plynulé nastavení výšky 0-78 mm
- Průměr přípojky pro odsávání 36 mm
- Pracovní výška 850 mm
- Velikost pracovního stolu 645 mm x 530 mm
- Prodloužení stolu vpravo 645 mm x 150 mm
- Prodloužení stolu vzadu 65 mm x 530 mm
|
Návod k obsluze Pila stolní Einhell TE-CC 250 UF
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 146 stránek, formát PDF, velikost souboru 3.81 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Pila stolní Einhell TE-CC 250 UFPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Pila stolní Einhell TE-CC 250 UF
Technické parametry Pila stolní Einhell TE-CC 250 UF| Záruka | 24 měsíců | | Další parametry | Hloubka prořezu
Hloubka prořezu udává, jak vysoký materiál dokáže pila prořezat - Hloubka prořezu | 78 mm | Hloubka řezu při 45°
Hloubka řezu při 45° znamená, že můžete kotouč v pile naklonit a řezat s ním pod tímto úhlem. Tento úhel hloubky řezu je však menší než řezání pod 90° - Hloubka řezu při 45° | 53 mm | Příkon
Udává hodnotu elektrické energie, kterou přístroj spotřebuje za jednu hodinu - Příkon | 1500 W | Průměr pilového kotouče
Průměr kotouče pily můžete najít v rozmezí cca od 127 do 235 mm, případně až 900 mm. Čím je kotouč hrubší, tím je odolnější, ale také přesnější a stabilnější. Průměr musí odpovídat typu pily - Průměr pilového kotouče | 250 mm | Podstavec
Podstavec pro pily může obsahovat funkci pojezdu, držák stroje a jiné. Některé podstavce jsou skládací, aby se daly snadno skladovat - Podstavec | Ano | Průměr upínacího otvoru
Průměr upínacího otvoru se odvíjí od velikosti a výkonu pily, nejčastěji se střetnete s průměry 16, 20, 30 mm. Nachází se ve středu každého kotouče, který se upevňuje do pily - Průměr upínacího otvoru | 30 mm | Napájení
Způsob, jakým dodáte zařízení potřebnou energii - Napájení | síťové (230 V) | | Možnost využití | hobby | Typ elektromotoru
Typ elektromotoru může být uhlíkový a bezuhlíkový. Je to důležitý parametr, protože bezuhlíkový motor je šetrnější, tišší, lehčí a má delší životnost. Uhlíkový motor má nižší účinnost a potřebuje pravidelnou údržbu - Typ elektromotoru | uhlíkový | | Rozměry výrobku | | Šířka výrobku | 75.0 cm | | Výška výrobku | 78.0 cm | | Hloubka výrobku | 52.0 cm | | Hmotnost výrobku | 35.4 kg | | Rozměry balení | | Šířka balení | 75.0 cm | | Výška balení | 78.0 cm | | Hloubka balení | 52.0 cm | | Hmotnost balení | 39.7 kg |
