Projektor Epson EB-685W

Český návod k obsluze v PDF formátu ke stažení

Český návod k obsluze Projektor Epson EB-685W

Pro zvětšení klikněte na obrázek
Projektor Epson EB-685W Obsah českého návodu Projektor Epson EB-685W
  • Zařazení produktu: Projektory Epson
  • Značka: Epson
  • Popis a obsah balení
  • Technické informace a základní nastavení
  • Často kladené otázky – FAQ
  • Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
  • Autorizovaný servis Epson Projektory

Projektor Epson EB-685W Projektor Epson EB-685W Projektor Epson EB-685W Projektor Epson EB-685W
Návod k obsluze Projektor Epson EB-685W obsahuje základní pokyny, které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod. Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními. Návod je nedílnou součástí výrobku Epson a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem. Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty. Stáhněte si oficiální Epson návod, v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.

A nezapomeňte – nevhodným používáním výrobku Epson výrazně zkracujete jeho životnost!

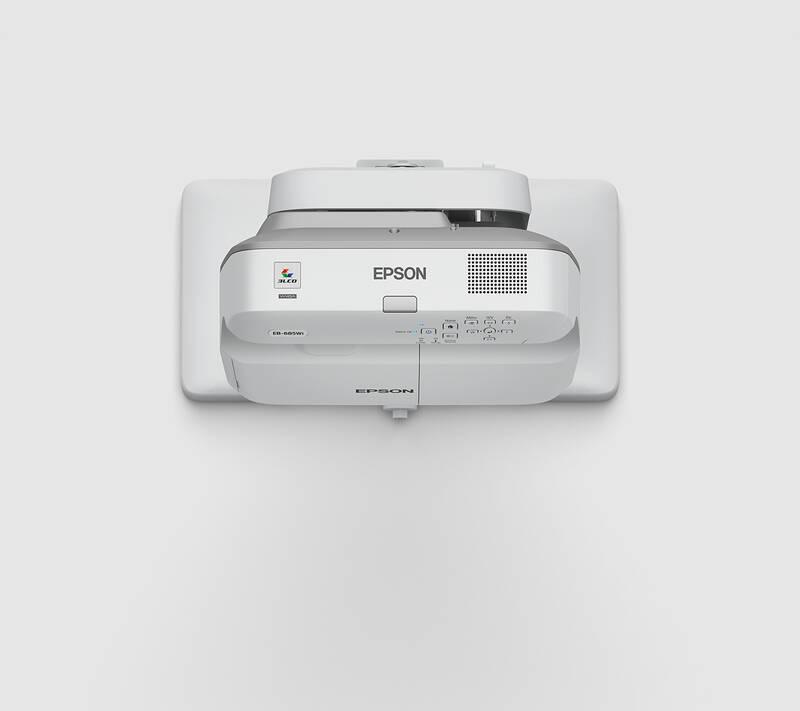

Popis produktu

Epson EB-685W


Epson EB-685W patří meži špičkové projektory, které lze využít především k přehledným prezentacím a přednáškám v rámci školní výuky. Pyšní se vestavěnými 16W reproduktory, rozlišením WXGA 1280×800 px, jasem 3 500 lumenů, kontrastním poměrem 14 000 : 1 a poměrem stran 16 : 10, což jsou vlastnosti, které ocení všichni fanoušci kvalitně naservírovaného obsahu, jenž lze jednoduše promítnout na stěně místnosti. Promítání nestojí v cestě ani slunečné počasí ve spojení s absencí žaluzií - projektor totiž využívá srovnatelnou intenzitu bílého i barevného světelného výstupu, díky níž je zobrazovaný obsah čitelný za jasného dne. Přístroj disponuje 0,59" LCD panelem s D9 a projekčním systémem s technologií 3LCD, takže budete mít záruku velice snadného ovládání v kombinaci s maximální ostrostí obrazu. Zařízení ale nevyniká jen precizní technologií, pyšní se také nadčasovým a praktickým designem, díky němuž se projektor skvěle hodí k instalaci na zeď školní třídy. Při využívání projektoru si můžete vybrat ze široké škály barevných režimů/2D barevných režimů, které obraz snadno přizpůsobi právě zobrazovanému obsahu - tabule, dynamický, prezentace, Sport, sRGB, Divadlo, Bílá tabule, kino.

Vhodný pro výuku


Při výuce s větším množstvím probírané látky jistě s nadšením využijete funkci rozdělení projekční plochy. Ta vám zprostředkuje současné promítání 2 rozlišných materiálů, přičemž nemusíte mít strach ze zhoršení kvality obrazu. Hodinu vám zpříjemní také funkce moderátora, kterou lze využít ke snadnému řízení a výběru promítaného obsahu. Různorodé prezentace můžete promítat i bezdrátově, a to z chytrých zařízení prostřednictvím aplikace iProjection. Tak neváhejte a pořiďte si šikovného pomocníka, jehož dovednosti oceníte nejen vy, ale také všichni vaši studenti.




Klíčové vlastnosti:


  • Životnost lampy až 10 000 hod. potěší vaši peněženku
  • Technologie 3LCD zajistí neopakovatelný vizuální zážitek
  • 16W vestavěné reproduktory pro kvalitní audio
  • Max. rozlišení WXGA 1280×800 px se postará o kvalitní obraz
  • Zabezpečení Kensington zprostředkuje dokonalou ochranu


Usnadněte si práci a promítejte obsaz přímo z vašeho chytrého zařízení díky aplikaci iProjection.


Vlastnosti, které vám vyrazí dech


Projektor Epson EB-685W je schopen reprodukovat až 1,07 miliard barev a disponuje množstvím nevídaných vlastností, mezi které patří automatická úprava jasu, automatická volba vstupního signálu, kompatibilita se standardem CEC, přizpůsobitelné logo uživatele, digitální přiblížení, funkce přímého zapnutí a vypnutí, kompatibilita s vizualizéry, dynamické ovládání lampy, snadné předvolby nabídky OSD, domovská obrazovka, kompatibilita s bezdrátovou sítí LAN nebo úspora energie díky lampě o životnosti až 10 000 hodin.





Rychlé připojení


Pro rychlé připojení máte na výběr z široké nabídky možností, mezi které patří USB 2.0 s funkcí 3 v 1 (obraz, myš, zvuk), ethernet, LAN, MHL, HDMI, VGA, RGB, kompozitní vstup, stereofonní konektor mini-jack, vstup pro mikrofon či audiovstup.





Bezpečnost především


Při práci s projektorem se můžete spolehnout na jeho kompatibilitu s operačními systémy Windows, Linux, Mac OS a Ubuntu. Z hlediska užívání přístroje se nemusíte bát ani o bezpečnost, a to především zásluhou ochrany Kensington, otvoru pro bezpečnostní kabel, zámku jednotky bezdrátové sítě LAN, zabezpečení bezdrátové sítě LAN a nastavitelnému heslu.
TECHNOLOGIE

Projekční systém: Technologie 3LCD, Ultra short distance
LCD panel :0,59 palec s D9

OBRAZ

Barevný světelný výstup:3.500 lumeny- 2.900 lumeny (ekonomický) v souladu s normou ISO IDMS15.4
Bílý světelný výstup :3.500 lumeny - 2.900 lumeny (ekonomický) v souladu s normou ISO 21118:2012
Rozlišení :WXGA, 1280 x 800, 16:10
Poměr stran obrazu:16:10
Kontrastní poměr :14000 : 1
Native Contrast:300 : 1
Lampa :250 W, 5.000 h Životnost, 10.000 h Životnost (v úsporném režimu), 9.000 h Životnost (v úsporném režimu)
Korekce lichoběžníku :Manuální vertikální: ± 3 °, Manuální horizontální ± 3 °
Editace videa :10 bitů
2D vertikální obnovovací frekvence :100 Hz - 120 Hz
Reprodukce barev :Až 1,07 miliardy barev

OPTIKA

Projekční poměr :0,28:1
Zoom :Digital, Factor: 1 - 1,35
Objektiv :Optika
Úhlopříčka promítaného obrazu :60 palce - 100 palce
Projekční vzdálenost - Wide :0,4 m ( 60 palec displej)
Projekční vzdálenost - Tele :0,6 m ( 100 palec displej)
Ohnisková vzdálenost :3,76 mm
Ostření :Manuální
Posun : 6:1

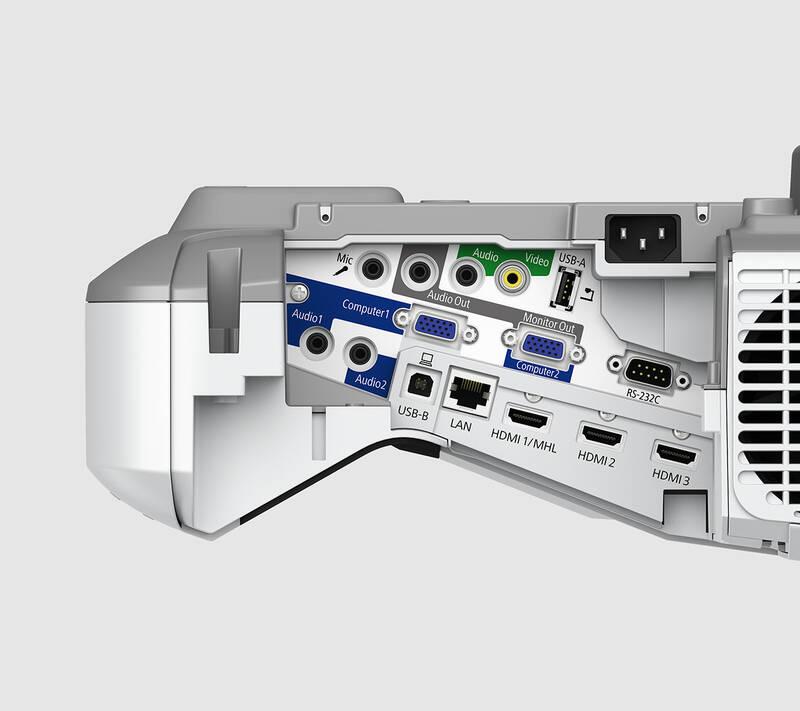

MOŽNOSTI PŘIPOJENÍ

Funkce USB Display :3v1: obraz / myš / zvuk
Rozhraní :USB 2.0 typu A, USB 2.0 typu B, RS-232C, HDMI vstup (3x), Kompozitní vstup, RGB vstup (2x), RGB výstup, Audiovýstup, stereofonní konektor mini-jack, Audiovstup, stereofonní konektor mini-jack (3x), vstup pro mikrofon, Ethernetové rozhraní (100 Base-TX / 10 Base-T), Bezdrátová síť LAN IEEE 802.11 b/g/n (volitelně), VGA vstup (2x), VGA výstup, MHL
Připojení chytrého zařízení :Ad-hoc / Infrastruktura

POKROČILÉ FUNKCE

Bezpečnost :Kensington ochrana, Ochrana heslem, Otvor pro bezpečnostní kabel, Zámek jednotky bezdrátové sítě LAN, Zabezpečení bezdrátové sítě LAN, Ochrana heslem
2D barevné režimy :Dynamický, Kino, Prezentace, sRGB, Tabule
Funkce a vlastnosti :Automatická úprava jasu, Automatická volba vstupního signálu, Vestavěný reproduktor, Kompatibilní se standardem CEC, Přizpůsobitelné logo uživatele, Digitální přiblížení, Funkce přímého zapnutí a vypnutí, Kompatibilní s vizualizéry, Dynamické ovládání lampy, Snadné předvolby nabídky OSD, Domovská obrazovka, Lampa s dlouhou životností, Funkce rozdělení obrazovky, Kompatibilní s bezdrátovou sítí LAN
Interaktivita :No
Barevné režimy :Tabule, Dynamický, Prezentace, Sport, sRGB, Divadlo, Bílá tabule
Projector control :via: AMX, Crestron, Control4

OBECNÉ INFORMACE

Spotřeba energie:354 W, 310 W (ekonomický), 0,39 W (pohotovostní režim)
Napájení :AC 220 V - 240 V, 50 Hz - 60 Hz
Rozměry výrobku :367 x 400 x 149 mm (šířka x hloubka x výška)
Hmotnost výrobku :5,7 kg
Max. hladina hluku :Normální režim: 35 dB (A) - Úsporný režim: 30 dB (A) - Eco2: 29 dB (A)
Teplota :Provoz 5° C - 35° C, Skladování -10° C - 60° C
Vlhkost vzduchu :Provoz 20% - 80%, Skladování 10% - 90%
Obsažený software :EasyMP Monitor, EasyMP Multi PC Projection
Doplňky :Vzduchový filtr, Připojovací a ovládací jednotka, Dokumentární kamera, Externí reproduktor, Rozšiřující USB kabel, Bezdrátová síťová jednotka
Kompatibilní operační systémy :Mac OS 10.7.x, Mac OS 10.8.x, Mac OS 10.9.x, Windows 10, Windows 8, Windows 8.1
Reproduktory :16 W
Obsah dodávky :Příručka na CD, Napájecí kabel, Úvodní příručka, Dálkové ovládání vč. baterií, USB kabel, Nástěnný držák, Warranty card
Colour :Bílá/šedá

OSTATNÍ

Záruka :
5 let u dodavatele nebo 8.000 h, Lampa: 5 let nebo 1.000 h


Návod k obsluze Projektor Epson EB-685W

Stažení PDF návodu k obsluze pro Projektor Epson EB-685W není v současné době možné. Soubor není připraven.


Technické parametry

Projektor Epson EB-685W

Záruka 36 měsíců
Partnumber V11H744040
Projektor
Kategorie určení Kancelářské, Škola
Technologie projekce
Technologie projekce udává kvalitu a vlastnosti promítaného obrazu. Každá technologie se více či méně hodí pro určitý typ promítaných dat.
Nejrozšířenější jsou technologie DLP, LCD a LED.


DLP - Hraní her, projekce ve 3D, sledování filmů. Tyto projektory podporují vysokou snímkovou frekvenci a mají skvělou ostrost obrazu.

LCD - Prezentace, sledování filmů. Díky vysoké svítivosti se hodí i do světlejších místností, jsou však náchylné na prašné prostředí.

LED - Zpravidla v kompaktních projektorech. Lampa je nahrazena LED diodami což zajišťuje delší životnost a nižší spotřebu. Oproti ostatním technologiím mají však LED projektory nízkou sívtivost.
">Technologie projekce
3LCD
Zdroj světla LED
Nativní rozlišení
Nativní (skutečné) rozlišení udává reálný počet pixelů (obrazových bodů), který dokáže projektor zobrazit. Obecně platí, že čím vyšší je toto číslo, tím detailnější a ostřejší obraz dokáže projektor promítnout.


Dnešním standartem je rozlišení WXGA případně Full HD pro promítání filmů. Profesionální projektory podporují i rozlišení Ultra HD - Nativní rozlišení
WXGA (1280 x 800, 1280 x 768)
Kontrast
Statická hodnota kontrastního poměru v jednom okamžiku zobrazení.
Je vždy nižší než hodnota dynamického poměru, který udává maximální rozsah kontrastu zařízení, které ovšem není možné dosáhnout v jeden okamžik - Kontrast
300 :1
Formát obrazu
16:9 širokoúhlý

16:10 širokoúhlý

4:3 standardní formát, dnes již velmi málo používán

Formát obrazu
16:10
Automatická korekce náklonu Ne
Automatické ostření Ne
Hlučnost
Pro výběr spotřebiče je hladina hluku velmi důležitý parametr. Intenzita hluku se udává v decibelech (dB). Decibely se měří logaritmicky. Tedy - pokud zvuk zesiluje po deseti decibelech, každý stupeň je desetkrát silnější než předešlý. Čili 20 dB je desetkrát silnější zvuk než 10 dB. Ale 30 dB je už stokrát silnější zvuk než 10 dB.

Příklady hlukových hladin ve srovnání s běžným životem
10dB -šum počítače, let mouchy
20dB -tikot hodinek
30dB -šepot
35dB -hlukové pozadí v obytné čtvrti (noc)
45dB -hlukové pozadí v obytné čtvrti (den)
60dB -běžný hovor
70dB -hluk v kanceláři, běžná restaurace
80dB -hlasitá hudba, živá ulice
90dB -metro , bouřka
100dB -sekačka na trávu
110dB -diskotéka, rockový koncert, motor auta ve vyšších otáčkách
120dB -pneumatické kladivo vzdálené asi 1 m , vodopád
130dB -letadlo vzdálené 30m, výbuch sopky
Hlučnost
35 dB

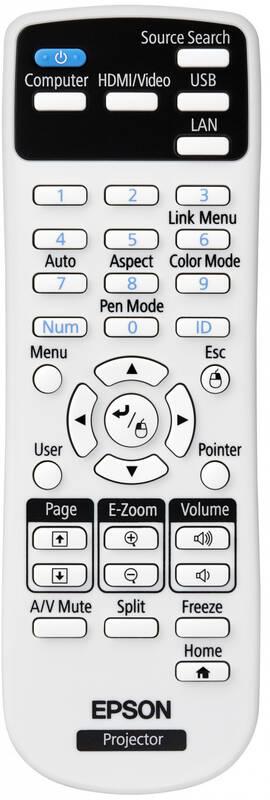

Dálkové ovládání v balení
Dálkovým ovládáním rozumíme systém, který umožňuje řídit funkce přístroje, bez nutnosti být s ním ve fyzickém kontaktu. Můžeme tak ovládat například televizi z křesla, bez nutnosti vstávat pokaždé když si chceme přepnout kanál.
Dálkové ovládání v balení
Ano
Min. projekční vzdálenost 0.4 m
Vestavěné reproduktory Ano
Krátká projekce Ano
Lampa
Svítivost (ANSI)
Světelný tok vyjadřuje množství světelné energie, kterou přenese zdroj vyzáří za časovou jednotku s přihlédnutím k citlivosti průměrného lidského oka na různé vlnové délky světla. Jednotkou je lumen. Pro zjednodušení větší hodnota znamená více světla, vyšší výkon - Svítivost (ANSI)
3500 lumenů
Životnost lampy (běžný režim) 10000 hod.
Rozhraní
HDMI vstup
High-Definition Multi-media Interface – Jedná se o rozhraní pro přenos nekomprimovaného obrazového a zvukového signálu. Výhodou tohoto rozhraní je možnost přenášet HD video v plné kvalitě včetně 8-kanálového zvuku skrze jeden kabel.
HDMI vstup
3
DVI-I Ne
VGA (D-SUB) Ano
Audio vstup
Slouží k propojení audio signálu mezi multimediálními zařízeními
Audio vstup
Ano
S-Video výstup
Vstup sloužící pro přenos video signálu například mezi DVD přehravačem, videokamerou a televizí apod. Je to jedna z možností vedle HDMI, Scart, Cinch kabelů
S-Video výstup
Ne
Rozhraní Audio jack výstup, Kompozitní
USB vstup
USB (Universal Serial Bus) je univerzální sériová sběrnice. Moderní způsob připojení periférií k multimediálnímu zařízení. Slouží pro připojení tiskárny, myši, klávesnice, joysticky, fotoaparáty, modemy atd., ale i pro přenos dat z videokamer, čteček paměťových karet, MP3 přehrávačů, externích disků a externích vypalovacích mechanik
USB vstup
Ano
Slot pro pam. karty Ne
Ethernet Ano
Wi-Fi
Tento parametr udává, jestli je součástí produktu přímé připojení k síti přes WiFi.
Díky technologii WiFi se dnes můžete připojit k internetu prakticky kdekoliv ať už doma, v restauraci nebo na jiných místech.
Wi-Fi zařízení jsou dnes prakticky ve všech přenosných počítačích a i v některých mobilních telefonech.
Wi-Fi
Ano
Rozměry výrobku
Rozměry balení
Šířka balení 40.0 cm
Výška balení 40.0 cm
Hloubka balení 20.0 cm
Hmotnost balení 7.0 kg

Hodnocení

50% uživatelů tento produkt doporučuje ostatním. Jak jste na tom Vy?
Hodnocení: 2.5 z 5

Tento produkt už hodnotilo 70 majitelů. Přidejte i Vaše hodnocení a zkušenosti s výrobkem.

Diskuze

Diskuze Zeptejte se našich techniků, máte-li problémy s nastavením, nebo jste narazili v návodu na nejasnosti. Využijte naši moderovanou diskuzi. Diskuze je veřejná a slouží i ostatním návštěvníkům našich stránek, kteří se potýkají s podobnými problémy.

Nový komentář k Projektor Epson EB-685W

Předmět: Zvuk
Datum: 20.09.2023 17:35:54Autor: neznámý
Dobry den, zvuk mi nefunguje jak by měl. Zvuk stále přeskakuje podle úkonů nesouvisejících se zvukem mezi přepínáním interaktivní tabule s notebookem a reprobeden, které se musí zapínat a vypínat ještě před tím než zapnu tabuly. Prosim o radu. Děkuji
Odpovědět

Předmět: Epson EB-685W
Datum: 29.09.2021 11:53:11Autor: Michaela
Dobry den, mame tento projektor Epson EB-685W promítání obrazu jde bez problému, avšak zvuk mi nefunguje a je stále zvuk počítače, konektory mam zkontrolovane, nevite kde by mohla byt chyba? dekuji
Odpovědět
