Redukce Axagon VGA HDMI audio výstup

Český návod k obsluze v PDF formátu ke stažení

Český návod k obsluze Redukce Axagon VGA HDMI audio výstup černá

Pro zvětšení klikněte na obrázek
Redukce Axagon VGA HDMI audio výstup černá Obsah českého návodu Redukce Axagon VGA HDMI audio výstup
  • Zařazení produktu: Redukce, adaptéry Axagon
  • Značka: Axagon
  • Popis a obsah balení
  • Technické informace a základní nastavení
  • Často kladené otázky – FAQ
  • Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
  • Autorizovaný servis Axagon Redukce, adaptéry

Redukce Axagon VGA HDMI audio výstup černá Redukce Axagon VGA HDMI audio výstup černá Redukce Axagon VGA HDMI audio výstup černá Redukce Axagon VGA HDMI audio výstup černá Redukce Axagon VGA HDMI audio výstup černá Redukce Axagon VGA HDMI audio výstup černá Redukce Axagon VGA HDMI audio výstup černá Redukce Axagon VGA HDMI audio výstup černá
Návod k obsluze Redukce Axagon VGA HDMI audio výstup obsahuje základní pokyny, které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod. Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními. Návod je nedílnou součástí výrobku Axagon a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem. Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty. Stáhněte si oficiální Axagon návod, v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.

A nezapomeňte – nevhodným používáním výrobku Axagon výrazně zkracujete jeho životnost!



Popis produktu

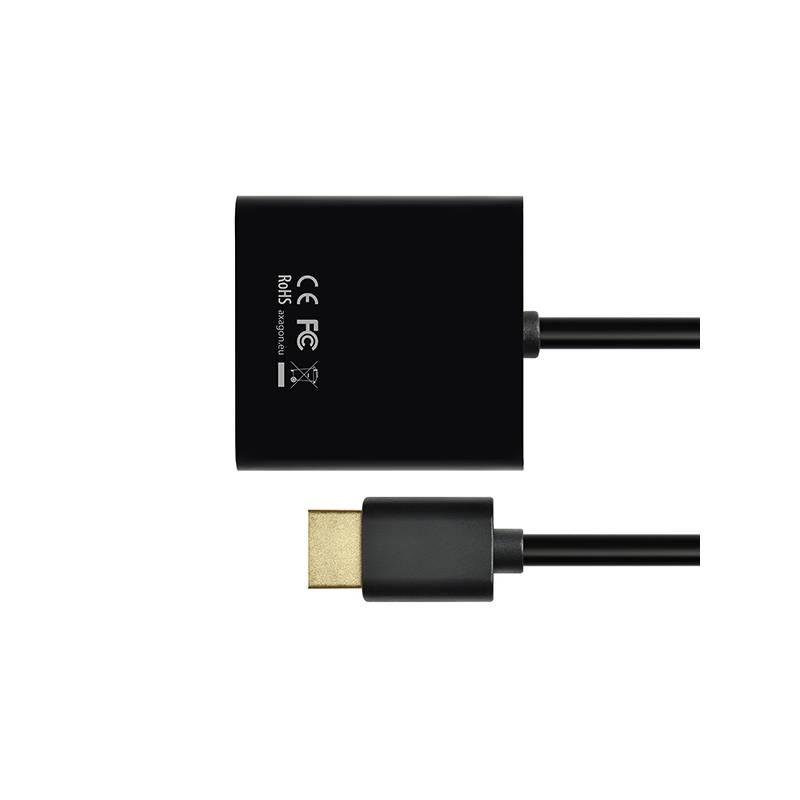

Adaptér RVH-VGA rychle a snadno vyřeší problém připojení staršího VGA monitoru/dataprojektoru k počítači s výstupem HDMI. Díky vestavěnému MicroUSB konektoru pro dodatečné napájení není problém připojit i zařízení se slabší úrovní napájení HDMI výstupu, jako například Raspberry Pi, Apple TV, některé Smart TV boxy a další. Při připojení ke stolnímu PC nebo notebooku dodatečné napájení není potřeba. Převodník RVH-VGA navíc obsahuje také stereo výstup pro připojení sluchátek nebo aktivních reproduktorů. Hardwarový převodník bez potřeby jakékoliv instalace či nastavování zajistí kvalitní přenos obrazu až do rozlišení Full HD/1080p 1920x1080 při 60Hz. Adaptér podporuje také všechna nižší rozlišení. Podporováno je jak zrcadlení tak rozšíření plochy primárního monitoru.

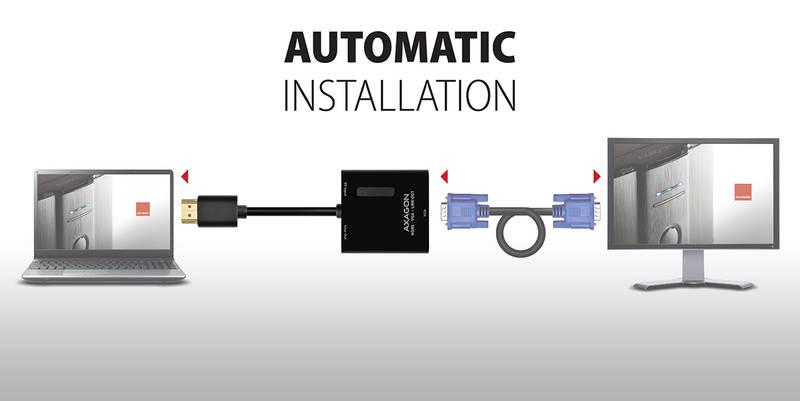

Postup instalace:

  • Vstupní HDMI konektor převodníku zapojte přímo do počítače
  • Do výstupního VGA konektoru převodníku připojte VGA kabel od monitoru nebo projektoru a šroubky na kabelu zajistěte bezpečné spojení s převodníkem
  • Po zapnutí počítače je převodník okamžitě funkční, neinstalují se žádné ovladače
  • Zapněte zobrazovací zařízení a případně nastavte vstup na VGA nebo D-SUB
  • Objeví se obraz na zobrazovacím zařízení
  • Pro využití zvukového výstupu nastavte HDMI výstup jako výchozí zařízení pro přehrávání zvuku (případně doinstalujte ovladače zvuku pro grafickou kartu počítače)
  • V případě potřeby připojte dodatečné napájení do microUSB konektoru převodníku. Napájecí zdroj není součástí balení, lze však použít jakoukoliv nevyužitou nabíječku mobilního telefonu s USB výstupem

Vlastnosti:

  • Podporované frekvence 25 MHz – 165 MHz (dle možností vstupního zařízení)
  • Podpora HDCP ochrany proti kopírování obrazového a zvukového obsahu
  • Konverze z YCC422 na YCC444
  • Podporované módy: zrcadlení plochy primárního monitoru (default nastavení), rozšíření plochy primárního monitoru
  • Napájení z HDMI vstupu, není potřeba žádné externí napájení
  • Možnost dodatečného napájení přes MicroUSB konektor, pokud úroveň napájení z HDMI výstupu má nižší než standardní úroveň
  • Pozlacené konektory pro dokonalý kontakt a omezení oxidace
  • Bílá LED decentně svítící indikující připojení napájení
  • Použit čip Explore-Semi EP94Z1E (HDMI - VGA převodník) + Everest-Semi ES7144LV (stereo D/A převodník)

Technická specifikace:

Rozměry:
45 x 47 x 16 mm

Hmotnost:
35g

Délka kabelu:
10 cm (napevno)

Vstup:
Digitální rozhraní HDMI v1.4b
Konektor HDMI A (M) male (samec)

Výstup:
Analogové rozhraní VGA
Konektor D-Sub 15-pin (F) female (samice)
Matice pro bezpečné zajištění VGA kabelu
2kanálový analogový 16 / 24 bitový výstup
3.5 mm stereo jack stereo výstup pro sluchátka nebo aktivní reproduktory

D/A audio převodník:
Vzorkovací frekvence až 200 kHz, 24 bit
Odstup signál / šum (Output SNR): 95dB
Harmonické zkreslení (Output THD+N): -85dB

Podporované rozlišení:
Max. 1920 x 1080 (16:9) Full HD/1080p
1680 x 1050 (16:10) WSXGA+
1600 x 1200 (4:3) UXGA
1600 x 900 (16:9) HD+
1440 x 900 (16:10) WXGA+
1400 x 1050 (4:3) SXGA+
1366 x 768 (16:9) WXGA
1360 x 768
1280 x 1024 (5:4) SXGA
1280 x 960 (4:3) SXGA-
1280 x 800 (16:10) WXGA
1280 x 768 (5:3) WXGA
1280 x 720 (16:9) HD/WXGA/720p
1280 x 600
1152 x 864 (4:3) XGA+
1024 x 768 (4:3) XGA
800 x 600 (4:3) SVGA
640 x 480 (4:3) VGA
576i/576p PAL
480i/480p NTSC

Kompatibilita OS:
MS Windows
Mac OS
Linux

Jde o čistě hardwarový převodník, převod zajišťuje pouze čip adaptéru bez účasti počítače, žádné ovladače se neinstalují, kompatibilita tedy není závislá na používaném operačním systému.

Obsah balení:
Převodník HDMI > VGA


Návod k obsluze Redukce Axagon VGA HDMI audio výstup černá

Stažení PDF návodu k obsluze pro Redukce Axagon VGA HDMI audio výstup černá není v současné době možné. Soubor není připraven.


Technické parametry

Redukce Axagon VGA HDMI audio výstup

Záruka 24 měsíců
Partnumber RVH-VGA
Další parametry
Z konektoru VGA (D-SUB)
Do konektoru HDMI
Rozměry výrobku
Rozměry balení
Šířka balení 9.3 cm
Výška balení 4.0 cm
Hloubka balení 14.5 cm
Hmotnost balení 0.1 kg
