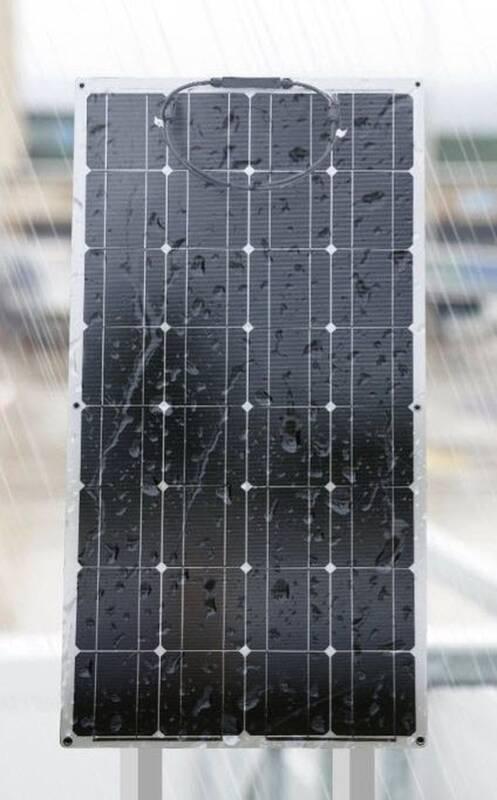

Popis produktuSOLÁRNÍ PANEL VIKING LE120
Ohebný fotovoltaický solární panel VIKING LE120 je vyroben z monokrystalického křemíku a PVC. Maximální výkon 120W a maximální napětí 19.8V.

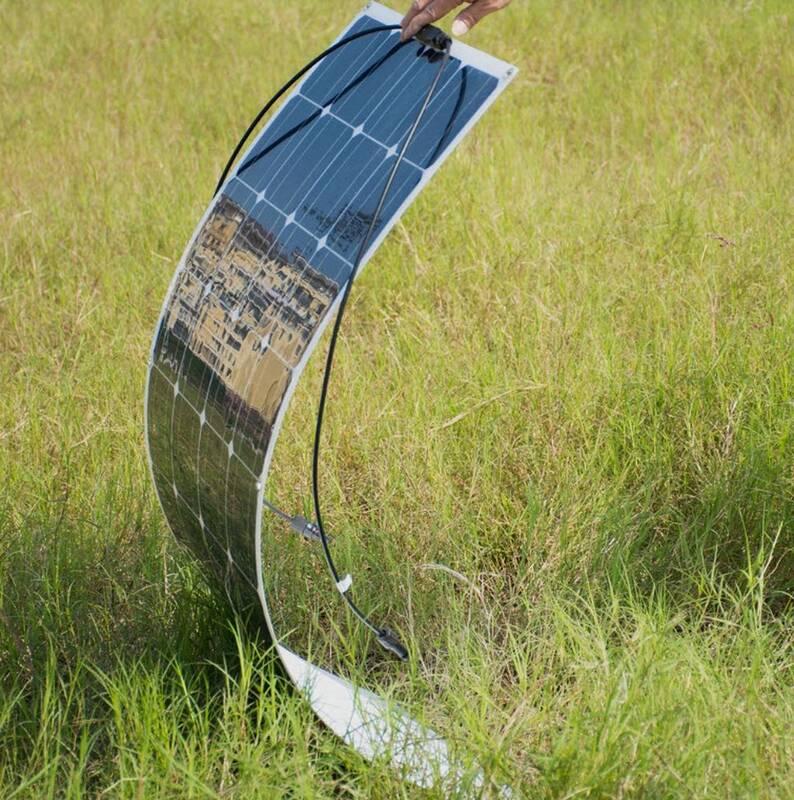

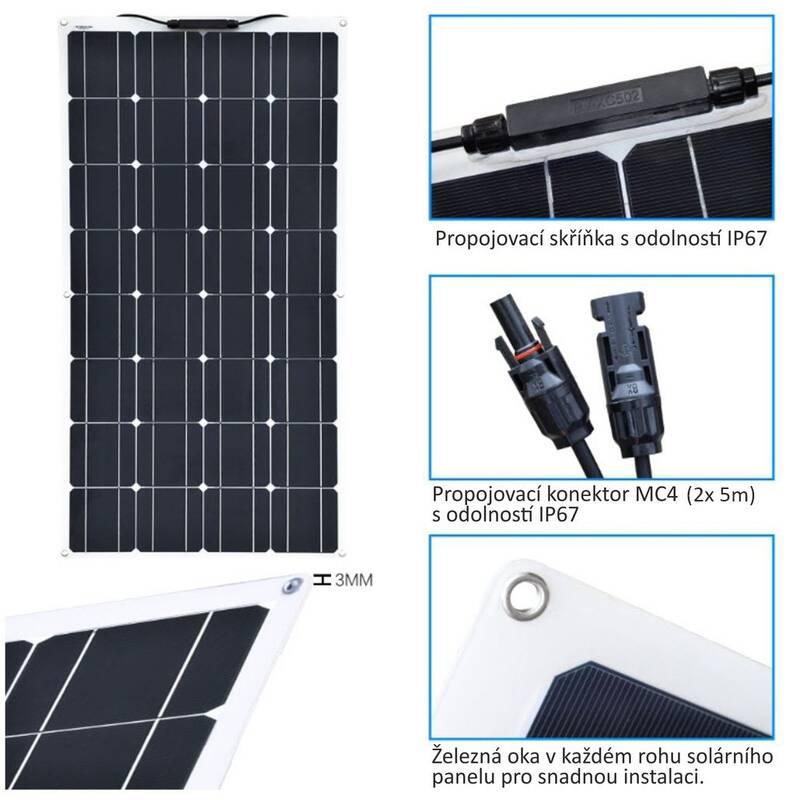

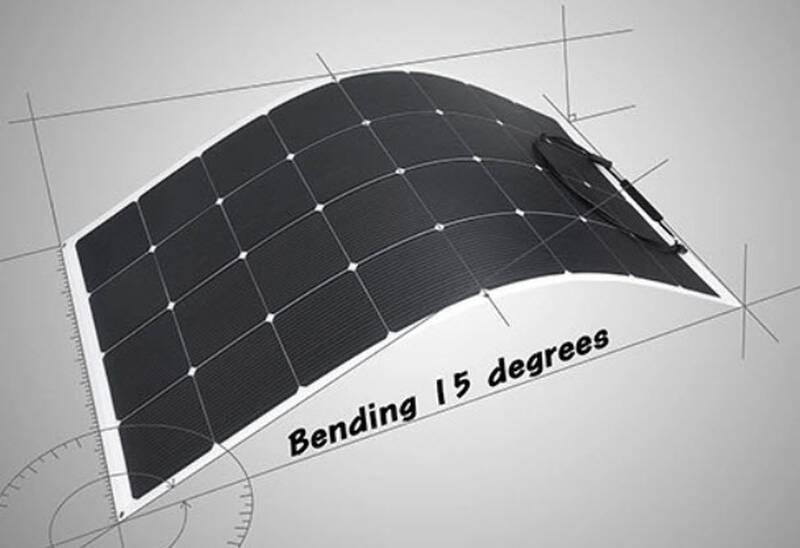

Je lehký a jeho výhodou je flexibilita v ohybu až do 15 stupňů. Je určen především k montáži na mírně zaoblené plochy střech, lodí, karavanů, atd. Je osazen připojovacími kabely s délkou 5m s koncovkami MC4. Jeho výhodou je velice snadná instalace a vysoká účinnost až 24,4% a odolnost proti povětrnostním vlivům IP67.
Řada LE- jsou flexibilní solární panely, které mají vysokou účinnost až 24.4%.
Flexibilní panel LE120 vypadá velmi podobně jako klasické flexibilní panely, ale proti běžným panelům používá dvě jemná drátěná očka pro spojení jednotlivých solárních článků dohromady, jednu síť na každé straně. Nahrazují tak objemné stříbrné kontakty, které jsou vidět na běžných panelech. Při nadměrném ohýbání těchto panelů může dojít k přerušení některých z těchto kontaktů, obvykle však není ovlivněn výkon panelu.
Klíčové výhody flexibilního solárního panelu VIKING LE120:
Pokročilejší technologie povrchové úpravy - absorbuje více světla, má homogenní vzhled a zvýšená odolnost vůči mikrotrhlinám a zlomení.
Vysoký výkon sol. panelu při zhoršených světelných podmínkách.
Lepší odvod tepla, vyšší ochrana sol. článků ve zhoršeném prostředí (IP65/IP67)
Maximální napětí systému dosahuje 45VDC(IEC)

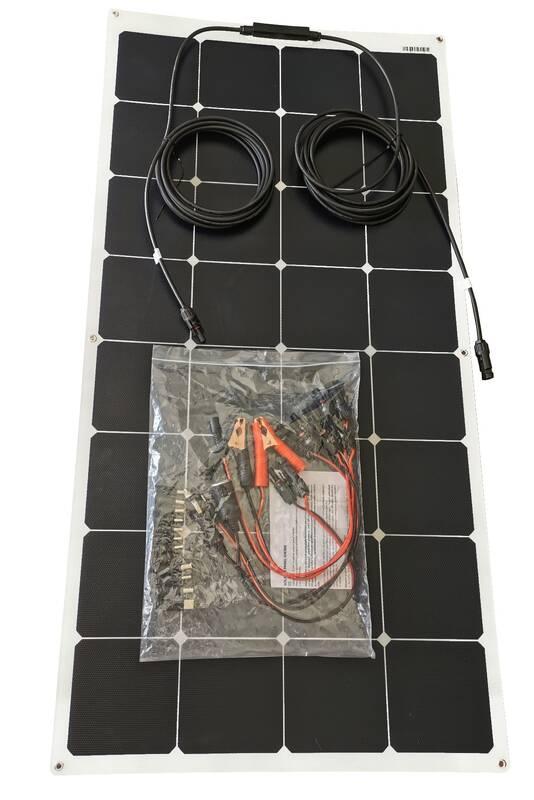

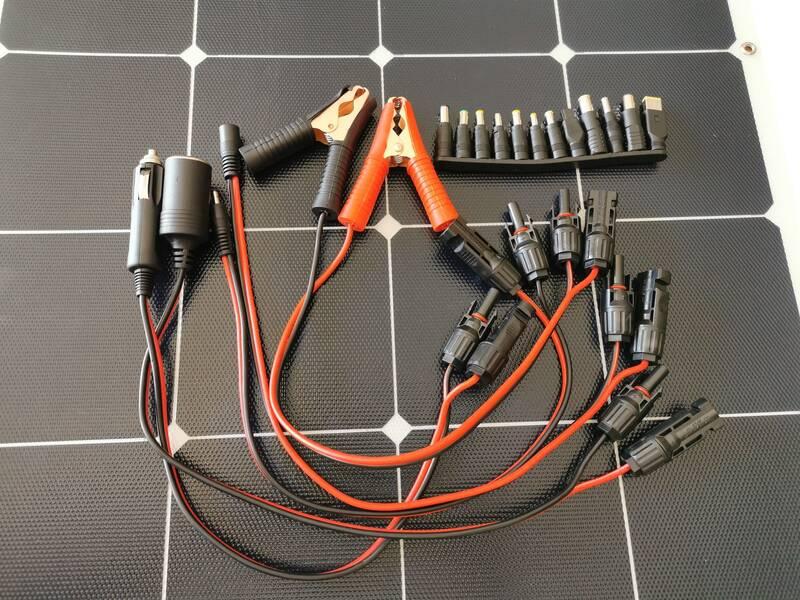

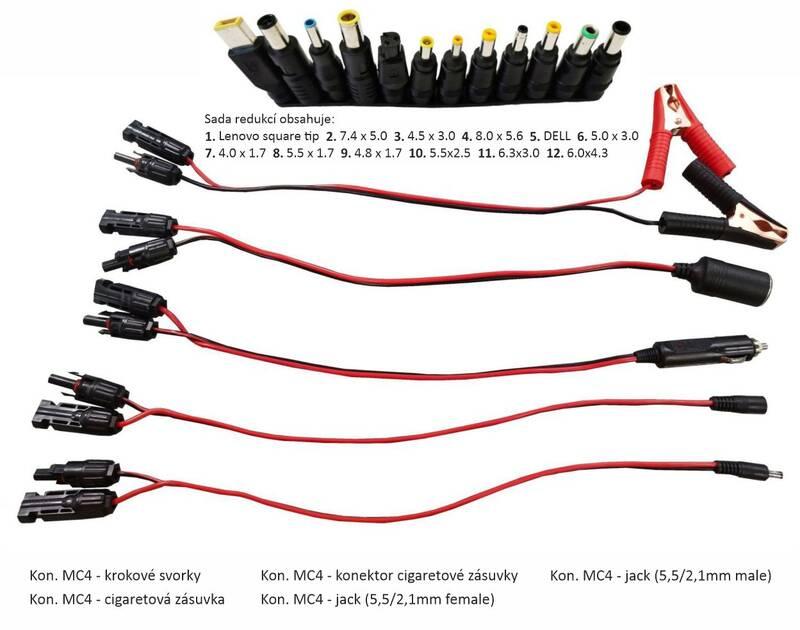

5m propojovací solární kabel s konektory MC4
Lze použít s generátory SB500, AC600, TITAN2000.
Vlastnosti produktu
Kód produktu:VIKING LE120
Maximální výkon:120W
Maximální napájecí napětí (Vmp): 19.8V
Maximální proud (Imp): 6.05A
Napětí v otevřeném obvodu (Voc):23.4V
Zkratový proud (Isc):6.41A
Účinnost buněk (%):24.40%
Specifikace
Konstrukce:Flexibilní silikonová povrchová úprava, Deska TPT
Rozměr modulu:1070*540*2mm
Hmotnost:2.08KG
Počet článků a spojení:32 (4*8)
Osvědčení:CE,ROHs,ISO - User_manual_Solpanel_EN_CZ_SK_DE_HU (Návod k použití CZ, 5.87 MB)
|
Návod k obsluze Solární panel Viking LE120, 120W
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 10 stránek, formát PDF, velikost souboru 6.16 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Solární panel Viking LE120, 120WPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Solární panel Viking LE120, 120W
Technické parametry Solární panel Viking LE120, 120W| Záruka | 24 měsíců | | Partnumber | VSPLE120 | | Další parametry | | Typ solárního panelu | flexibilní | Výkon
Měří efektivitu, s jakou zařízení danou práci vykonává - Výkon | 120 W | | Max. účinnost | 24.4 % | | Typ solárního konektoru | MC4 | | Rozměry výrobku | | Šířka výrobku | 54.0 cm | | Výška výrobku | 107.0 cm | | Hloubka výrobku | 0.2 cm | | Hmotnost výrobku | 2.1 kg | | Rozměry balení | | Šířka balení | 57.0 cm | | Výška balení | 111.0 cm | | Hloubka balení | 4.5 cm | | Hmotnost balení | 4.1 kg |
