Popis produktuSOLÁRNÍ PANEL SCM135

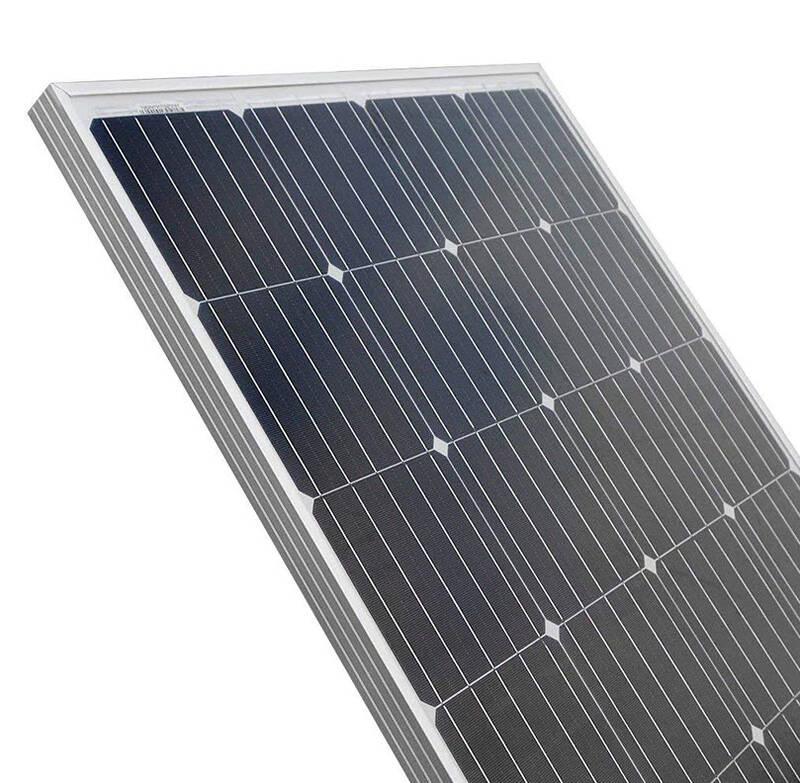

Monokrystalický solární panel SCM135 s pevným hliníkovým rámem a maximální odolností. Vhodné pro napájení a provoz 99% drobné DC elektroniky do maximálního napětí 19,8V.

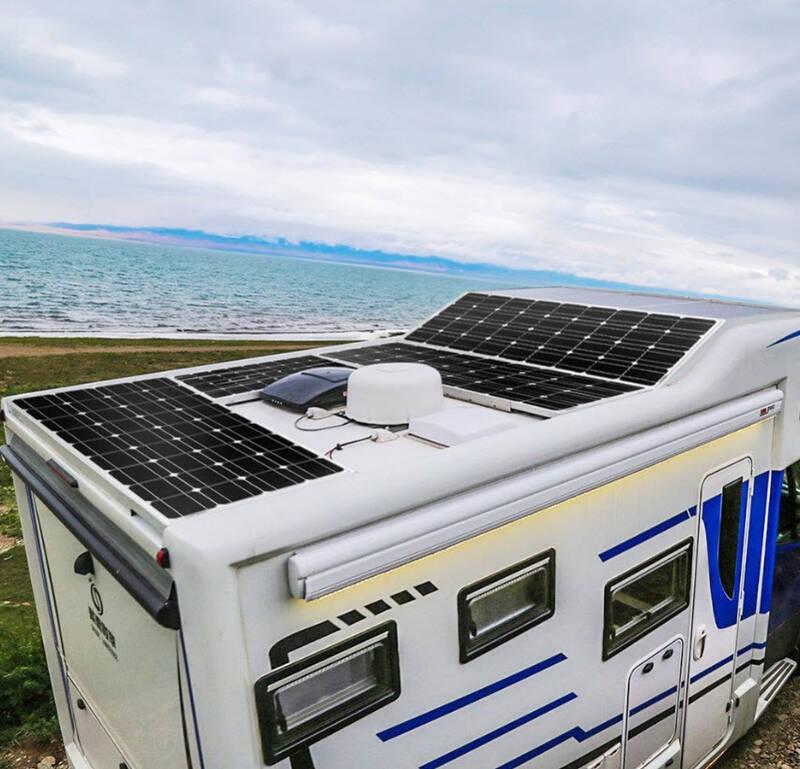

Výkon až 135Wp zajistí nabíjení Vašich motorových vozidel s 12V baterií např. automobily, čluny, karavany, lodě atd.
Délka propojovacího kabelu je 0,7m.
MAXIMÁLNÍ ODOLNOST A PEVNOST
Životnost těchto panelů je až 25 let.

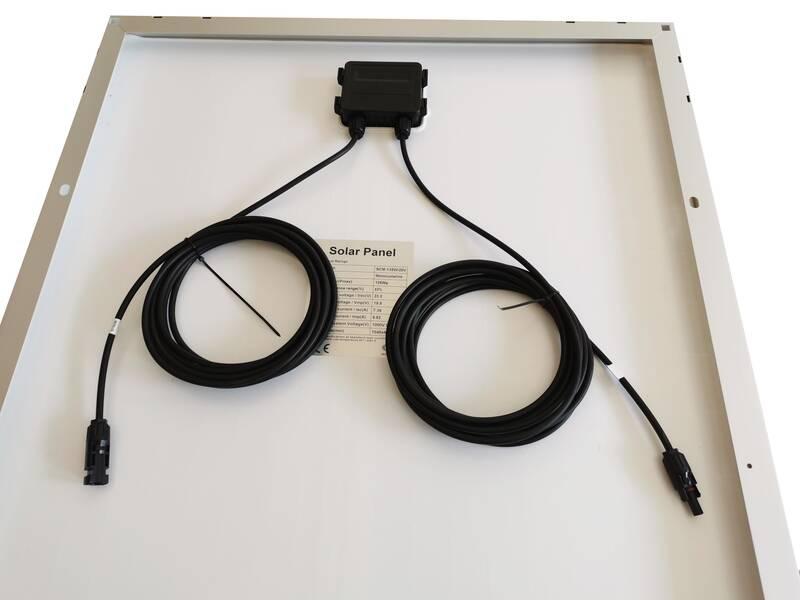

Solární panel je osazen napájecími kabely s délkou 0,7m s koncovkami MC4.
Jejich další výhodou je velice jednoduchá instalace, vysoká účinnost až 22,4% a odolnost proti povětrnostním vlivům IP65/IP67.
SPOLEHLIVOST A KOMPATIBILITA
Solární panel SCM135, dokáže nabíjet Vaše zařízení až do napětí 19,8V a 6,82A!
Díky napájecímu kabelu s délkou 0,7m a napájecím koncovkou typu MC4, jej můžete ihned propojit s bateriovým generátory značky VIKING.
Při použití vhodné redukce na konektor JACK, můžete solárním panelem SCM135 nabíjet množství Vaší domácí elektroniky, jako jsou např. powerbanky, čelovky, fotoaparáty, kamery, baterky, drony, kompresor, cestovní chladničku, notebook, přenosný televizor, atd.
Technologie PERC (Passivated Emitter and Rear Cell)
Solární články typu PERC mají pasivovanou zadní stranu článku, která je schopna absorbovat světlo, které lze použít k výrobě elektřiny. Tato technologie právě umožňuje dosáhnout vysoké konverzní účinnosti. Díky tomu panely dosahují lepšího poměru výkon/plocha a špičkového výkonu v provozních podmínkách.
Výhody solárního panelu SCM135:
Vynikající účinnost modulu až 22,42%.
Povrch solárního panelu s antireflexní vrstvou pro zvýšení výkonu a zajištění mechanické pevnosti

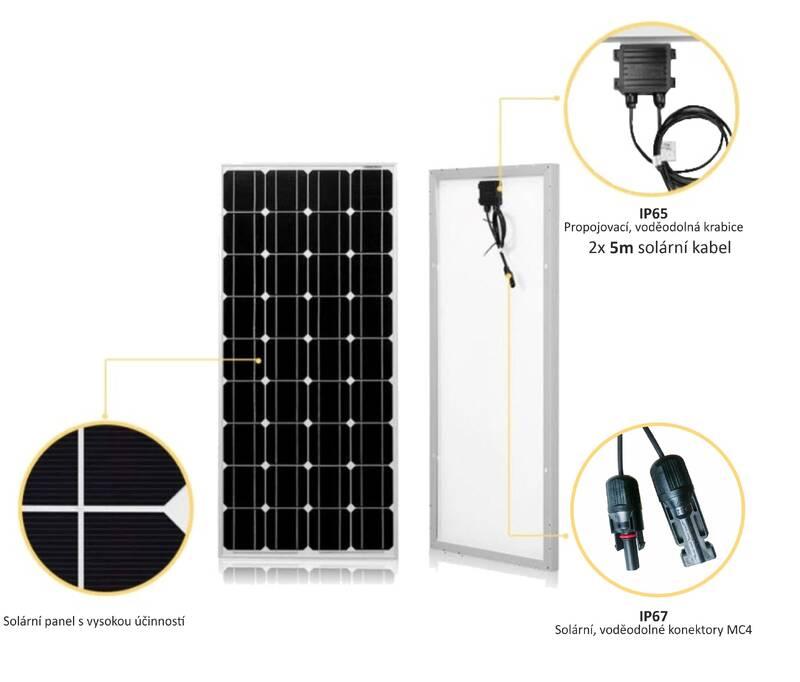

Multifunkční, vodotěsný konektor MC4 pro snadné připojení panelu s odolností IP67
Vynikající, dlouhodobá odolnost spojovací skříňky s IP65 a solární panel s odolností IP67
Odolnost proti sněhové zátěži až do 5400Pa
Opatřen 0,7m dlouhým propojovacím kabelem s koncovkami MC4

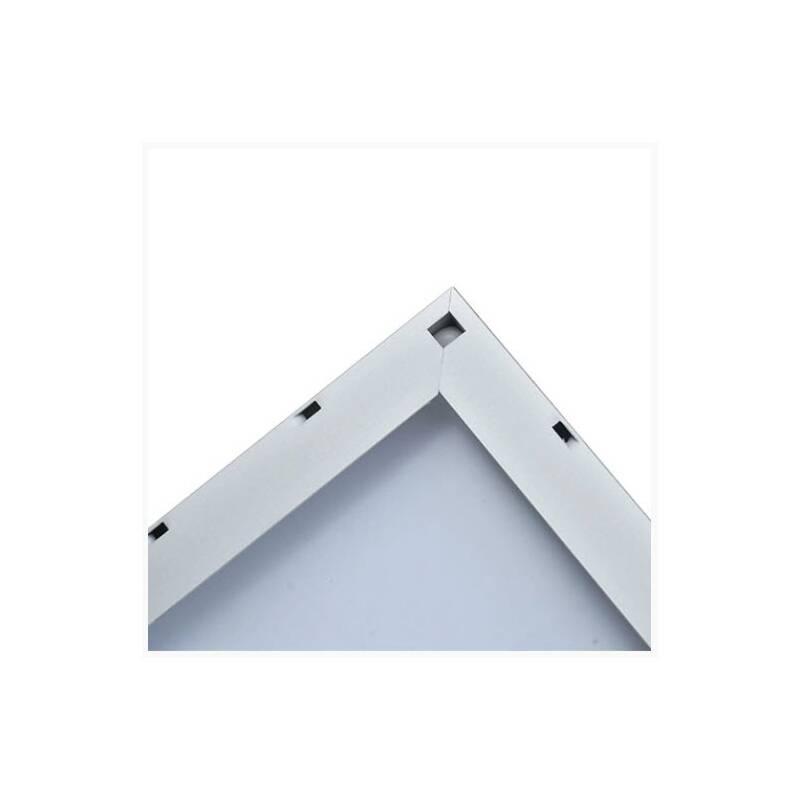

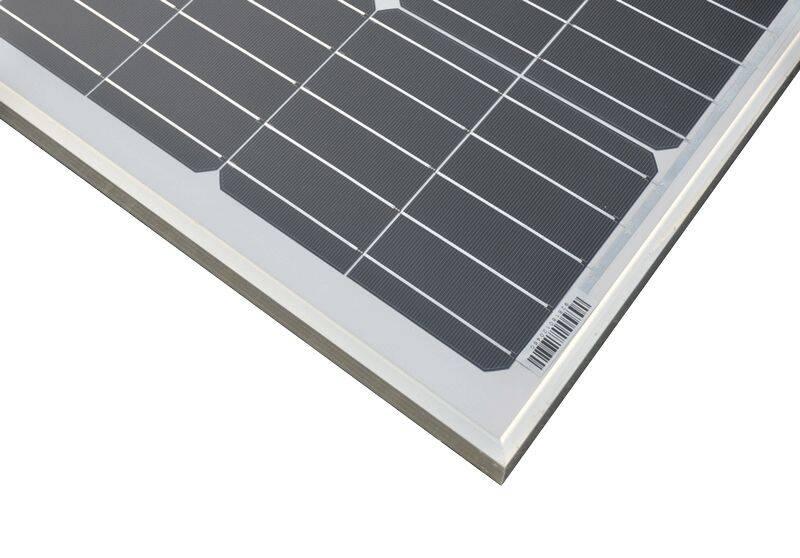

Tento panel má 72 článků (4 x 18) v hliníkovém pevném rámu. Je vybaven speciálním mechanicky odolným tvrzeným sklem (3,2 mm) s vysokou schopností průchodu světelného záření.
Voděodolný výstup má integrované bypass diody pro ochranu před zpětným proudem a je vysoce odolný proti extrémním projevům počasí, jako jsou vysoké a nízké teploty, námraza, silný déšť nebo vítr.
Tento solární panel je v seznamu výrobků programu Nová zelená úsporám (kód: SVT25638)
VYUŽITÍ
Solární panel s dlouhou životností a maximální spolehlivostí. Ideální pro použití na všech rovných plochách, kde se solární panel upevní a není potřeba ho přenášet.
Solární panel VIKING SCM135 můžete zapojit do série, nebo paralelně, popřípadě kombinaci obojího zapojení.
Takto lze propojit všechny solární panely značky VIKING, GWL, ELERIX s konektory MC4.
KLÍČOVÉ VLASTNOSTI SOLÁRNÍHO PANELU SCM135
Vysoká účinnost solárních, monokrystalických panelů (až 22,42%),
Vysoká odolnost proti mechanickému poškození - kolmý tlak na panel, nebo poškrábání.
Solární panely mají funkci automatického startu nabíjení po připojení elektrického zařízení.
Ideální pro všechna elektrická zařízení až do požadovaného napětí 19,8V a 6,82A!
Solární panely jsou voděodolné s certifikací IP65 (rozvodná skříňka, konektory) / IP67 (solární panel)
Vlastnosti produktu
Kód produktu:SCM135
Maximální výkon:135Wp
Maximální napájecí napětí (Vmp): 19,8V
Maximální proud (Imp): 6,82A
Napětí v otevřeném obvodu (Voc):23,3V
Zkratový proud (Isc):7,36A
Účinnost buněk (%):22,42%
Specifikace
Konstrukce:Hliníkový rám, silikonová povrchová úprava sol. panelu na desce z TPT
Rozměr modulu:680*1040*35mm
Hmotnost:8,0KG
Počet článků a spojení:72(4*18)
Délka propojovacího kabelu:0,7m
Osvědčení:CE,ROHs,ISO - User_manual_Solpanel_EN_CZ_SK_DE_HU (Návod k použití CZ, 5.87 MB)
|
Návod k obsluze Solární panel Viking SCM135, 135 W
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 10 stránek, formát PDF, velikost souboru 6.16 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Solární panel Viking SCM135, 135 WPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Solární panel Viking SCM135, 135 W
Technické parametry Solární panel Viking SCM135, 135 W| Záruka | 24 měsíců | | Partnumber | VSPSCM135 | | Další parametry | | Typ solárního panelu | rigidní (pevný) | Výkon
Měří efektivitu, s jakou zařízení danou práci vykonává - Výkon | 135 W | | Max. účinnost | 22.42 % | | Typ solárního konektoru | MC4 | | Rozměry výrobku | | Šířka výrobku | 104.0 cm | | Výška výrobku | 68.0 cm | | Hloubka výrobku | 3.5 cm | | Hmotnost výrobku | 8.0 kg | | Rozměry balení | | Šířka balení | 108.0 cm | | Výška balení | 71.0 cm | | Hloubka balení | 5.0 cm | | Hmotnost balení | 9.4 kg |
