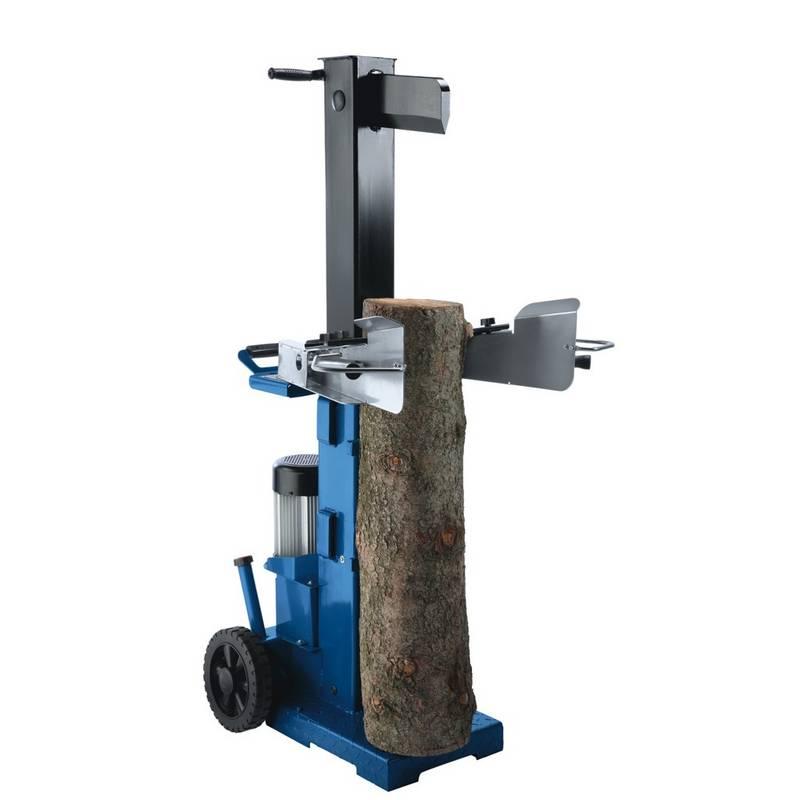

Český návod k obsluze Štípač dříví Scheppach HL 1010 Pro zvětšení klikněte na obrázek
Obsah českého návodu Štípač dříví Scheppach HL 1010
- Zařazení produktu: Štípače dříví Scheppach
- Značka: Scheppach
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Scheppach Štípače dříví
 |
Návod k obsluze Štípač dříví Scheppach HL 1010 obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Scheppach a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Scheppach návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Scheppach výrazně zkracujete jeho životnost!
|
Popis produktuŠikovný pomocník pro práci se dřevemMáte chalupu, kde pravidelně zpracováváte velké množství dřeva? Ačkoliv si vždy lze poradit svépomocí – od čeho jsou pily a cirkulárky – chcete-li postoupit o notný krok dál a celý proces práce se dřevem si zpříjemnit, zastavte se u štípače dříví Scheppach HL 1010. Jeho mimořádně robustní tělo podá pomocnou ruku zejména u tvrdších typů dřeva, včetně sukovitých, a to až do délky 137 cm. Zatímco vy se tedy můžete pustit do menších, přívětivějších polen, tu nejtěžší a nejnamáhavější část můžete přenechat technice.
Výkon jako štípací buldozerMimořádná tuhost, odolnost proti všem typům deformací, extrémně nízká základna apod. To vše napovídá, že s vertikální štípačkou Scheppach HL 1010 získáváte mimořádně efektivní zařízení. Motor o výkonu 2 400 W poskytuje při štípacím tlaku 10 tun rychlost štípání až 5,2 cm za vteřinu, což jsou parametry, které si vzhledem k velikosti stroje (86 x 111 x 55 cm) hravě poradí se špalky o průměru 61,5, 89 a 137 cm. Pro optimální práci jsou doporučována polena o průměru 12 až 40 cm.
Výjimečné síly a odolnosti bylo dosaženo novou konstrukcí stroje, na níž byly použity ocelové plechy o tloušťce až 6 mm, navíc byla speciálně vyztužena jeho základna, což je velkým příslibem stability, dlouhé životnosti a bezpečnosti. Pracujete s těžkými poleny? Díky extrémně nízké základně je nemusíte zvedat nikterak vysoko. Stačí pouze přesunout ze země.
Technologie pro uživatelský komfortVýjimečnou štípací silou výhody štípačky Scheppach HL 1010 nekončí. Vybavena je například odnímacím pracovním stolem pro kratší polena, nebo systémem Vario, umožňující přizpůsobit délku pístu velikosti polena. Práce je tak podstatně rychlejší, než kdybyste měli čekat na to, až píst při svých dlouhých pohybech vykoná, co potřebujete. Ve srovnání s konkurencí se štípačka může pochlubit vysokou rychlostí zpětného pohybu pístu (až 22 cm vteřinu), což navyšuje počet štípacích cyklů.
Přesto, že nezískáváte nijakého drobečka ani co se hmotnosti týče (147 kg), velkými koly a transportním madlem nebude manipulace s ním žádný problém. Konstrukce vychází vstříc navíc dalšímu příslušenství – přídavnému rozšiřovacímu nebo čtyřramennému klínu – chystáte-li se štípat robustní kusy dřeva. A údržba? Ta zahrnuje pouze pravidelné čištění pohybujících se částí stroje a kontrolu hladiny hydraulického oleje. Po záběhu je doporučováno měnit jej po každých 500 hodinách provozu.
- Hydraulický štípač na dřevo 10 t
Technické údaje:
Motor: 400 V/50 Hz
Příkon: 3 300 W
Počet otáček: 2800 ot/min.
Štípací tlak: 10 t
Rychlost štípání: 5,2 cm/s
Rychlost zpět: 22 cm/s
Délka polena: 61,5 / 89 / 137 cm
Doporučený průměr polena.: 12 - 40 cm
Rozměry stroje: 860 / 550 / 1110-1650 mm
Výška štípacího stolu: 70 / 545 / 830 mm
Olejová náplň: cca 7 l
Hmotnost: 147 kg
Výhody: Hydraulický štípač HL 1010 je konstrukčně odvozen od většího modelu HL 1100, a je tak vhodný i pro náročnou práci. Velice snadno si poradí i s tvrdšími typy dřeva, a to až do délky 137 cm. Velký tlak 10 tun má základ v nové konstrukci stroje, na které byly použity ocelové plechy o tloušťce až 6 mm, což je v tomto segmentu naprosto unikátní. Podobně jako u silnějšího typu byla i speciálně vyztužena základna stroje, která má významný podíl na stabilitě a tuhosti celého stroje. Díky tomu má stroj delší životnost a výborně odolává všem deformacím při štípání i velmi tvrdých druhů dřeva.
Protože se u tohoto štípače předpokládá práce i s velmi těžkými poleny, je stroj vybaven extrémně nízkou základnou, díky které nemusíte zvedat těžká polena do výšky. Pro kratší polena je stroj vybaven odnímacím pracovním stolem, který se dá upevnit ve dvou výškách. Ke stroji lze dokoupit přídavný rozšiřovací nebo čtyřramenný klín, které výborně poslouží na dělení silnějších nebo dlouhých polen.
Díky technologii Scheppach můžete při štípání ušetřit i mnoho času a elektrické energie. Základem je velmi vysoká rychlost zpětného pohybu pístu 22 cm/s a druhým prvkem je systém Vario, díky kterému si můžete nastavit pracovní délku pístu podle velikosti polena. Díky těmto dvěma výhodám zvládnete za jednotku času mnohem více štípacích cyklů než u jiných strojů a práce je mnohem rychleji hotova. Velká kola a transportní madlo dovolují lehkou manipulaci s celým strojem.
|
Návod k obsluze Štípač dříví Scheppach HL 1010
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 16 stránek, formát PDF, velikost souboru 2.33 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Štípač dříví Scheppach HL 1010Po dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Štípač dříví Scheppach HL 1010
Technické parametry Štípač dříví Scheppach HL 1010| Záruka | 24 měsíců | | Další parametry | | Typ štípače | vertikální | Výkon
celkový výkon reproduktorů uváděný výrobcem">Výkon | 2400 W | Napětí
Napětí
Udává jaké napětí elektrické sítě potřebuje spotřebič ke své funkci - Napětí | 400 V | | Štípací tlak | 10 t | | Max. průměr polena | 40 cm | | Max. délka polena | 137 cm | | Typ klínu | plochý | | Rozměry výrobku | | Šířka výrobku | 86.0 cm | | Výška výrobku | 111.0 cm | | Hloubka výrobku | 55.0 cm | | Hmotnost výrobku | 147.0 kg | | Rozměry balení | | Šířka balení | 90.0 cm | | Výška balení | 120.0 cm | | Hloubka balení | 60.0 cm | | Hmotnost balení | 150.0 kg |
Hodnocení100% uživatelů tento produkt doporučuje ostatním. Jak jste na tom Vy?
Tento produkt už hodnotilo 4 majitelů. Přidejte i Vaše hodnocení a zkušenosti s výrobkem.
Diskuze
Zeptejte se našich techniků, máte-li problémy s nastavením, nebo jste narazili v návodu na nejasnosti.
Využijte naši moderovanou diskuzi.
Diskuze je veřejná a slouží i ostatním návštěvníkům našich stránek, kteří se potýkají s podobnými problémy.
Nový komentář k Štípač dříví Scheppach HL 1010
| Předmět: scheppach hl 1010 | | Datum: 07.05.2021 17:43:09 | Autor: Miroslav | | Prosím přeposlat odpověď na dotaz ohledně poklesu ramene štípačky na nově uvedený e mail, původní byl zrušen. Děkuji | | Odpovědět |
| Předmět: štípačka scheppach 1010 | | Datum: 03.05.2021 23:36:45 | Autor: Miroslav | | Při vysunutí štípacího ramene a následném vypnutí štípačky dojde po chvíli k poklesu ramene asi o 7 cm dolů. Je to v pořádku ? | | Odpovědět |
| Předmět: štípačka scheppach 1010 | | Datum: 02.09.2020 12:37:56 | Autor: hanusová | | kde hledat termospínač motoru | | Odpovědět |
