Český návod k obsluze Svářečka Güde GIS 130 WIG Pro zvětšení klikněte na obrázek
Obsah českého návodu Svářečka Güde GIS 130 WIG
- Zařazení produktu: Svářečky Güde
- Značka: Güde
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Güde Svářečky
 |
Návod k obsluze Svářečka Güde GIS 130 WIG obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Güde a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Güde návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Güde výrazně zkracujete jeho životnost!
|
Popis produktuGüde GIS 130 WIG, modrá
Invertorová svářečka Güde GIS 130 je určená pro svařování wolframovou elektrodou (WIG/TIG) nebo ruční obloukové svařování obalenou elektrodou (MMA). Ocení ji především zkušení svářeči, ale díky snadné obsluze i úplní začátečníci. S vestavěným potenciometrem plynule nastavíte úroveň svářecího proudu od 20 do 130 A, přičemž proti případnému přehřátí spolehlivě chrání tepelná pojistka.
Dlouhá práce v obtížných podmínkách svářečce nikterak vadit nebude – ba právě na tu byla stavěna. Korpus invertoru byl vyroben z ocelového plechu, pro připojení hořáku a svařovacích kabelů slouží rychlospojky a k usnadnění přenosu svářečka disponuje i ramenním popruhem a transportní rukojetí, takže budete vždy připraveni ihned vyrazit do terénu.
Snadné nastavení svářecího proudu
Plynulé nastavení svářecího proudu bude maximálně pohodlné s vestavěným potenciometrem v rozmezí 20–130 A. Zařízení je rovněž vybaveno ochranou proti přehřátí, takže se vám nikdy nestane, že byste usilovným svářením zničili obvody vašeho zařízení.
Mnoho chytrých funkcí usnadní práci
V případě, že budete chtít svařovat technologií MMA, vám jistě přijde vhod hned několik chytrých funkcí usnadňujících práci. Funkce Hot Start se postará o usnadnění zapálení oblouku automatickým navýšením zapalovacího proudu, Arc Force zase stabilizuje hořící elektrický oblouk. Anti Stick skokově sníží svářecí proud v případě přilepení elektrody ke svařovanému materiálu.
Vše potřebné po ruce

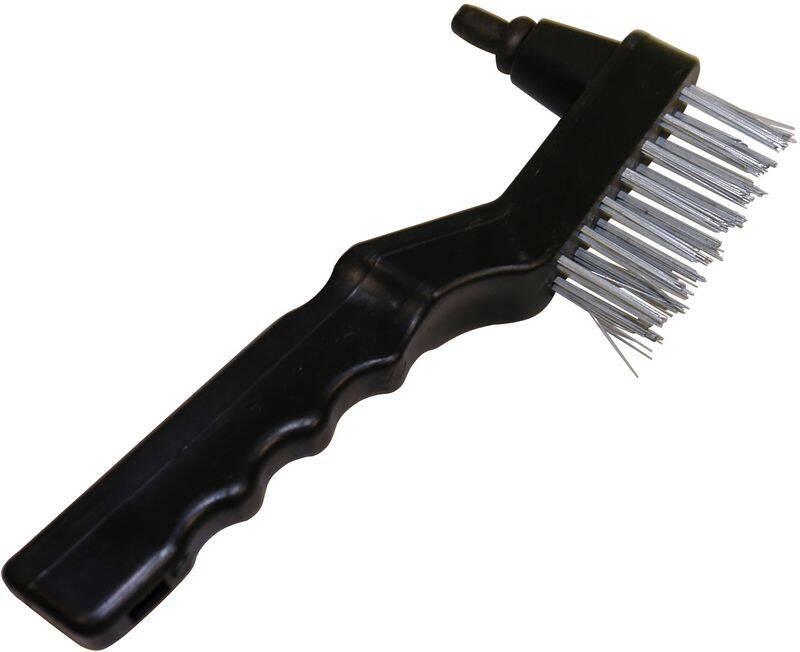

Tělo svářečky z odolného ocelového plechu je velmi kompaktní s rozměry 350 × 150 × 250 mm a nízkou hmotností 8,5 kg, což ji předurčuje ke snadnému přenášení i uskladnění. Samotný přenos je maximálně snadný s pomocí transportní rukojeti a ramenního popruhu. V balení najdete veškeré potřebné příslušenství včetně ochranného štítu, drátěného kartáče a kladívka, takže se můžete ihned pustit do svařování.
Invertorová svářečka určená pro svařování wolframovou elektrodou (WIG/TIG) nebo ruční obloukové svařování obalenou elektrodou (MMA).
Klíčové vlastnosti:
- Invertorová svářečka pro svařování technologií MMA a WIG/TIG
- Regulace svářecího proudu 20–130 A s vestavěným potenciometrem
- Tělo z ocelového plechu pro dlouhou výdrž
- Transportní rukojeť a ramenní popruh usnadní přenos
- Tloušťka elektrody 1–4 mm
- Hmotnost pouhých 8,5 kg
- Ochranný štít, drátěný kartáč a kladívko v balení
Svářečka Güde GIS 130 WIG

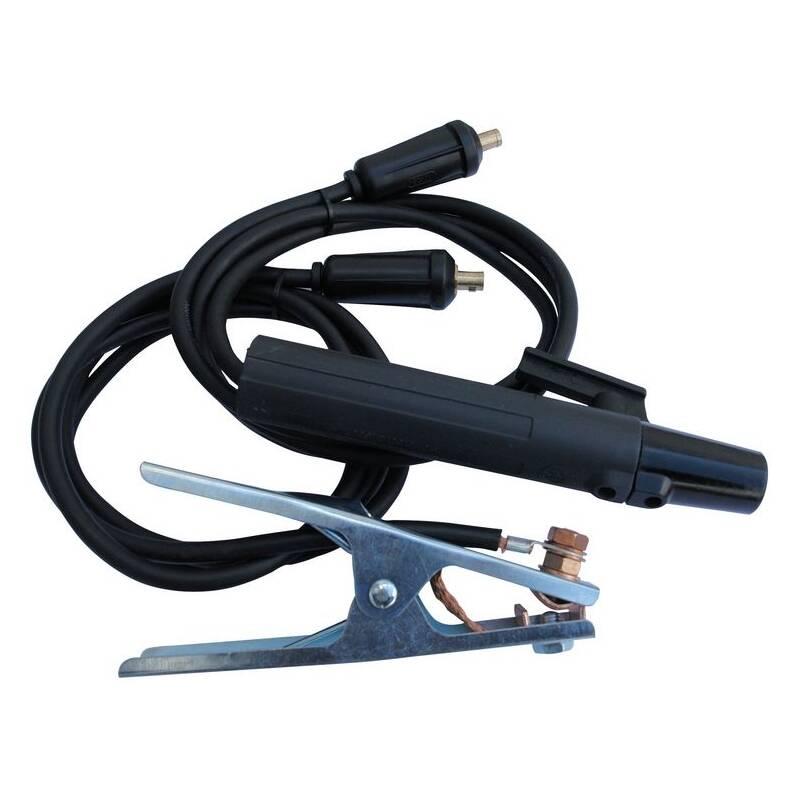

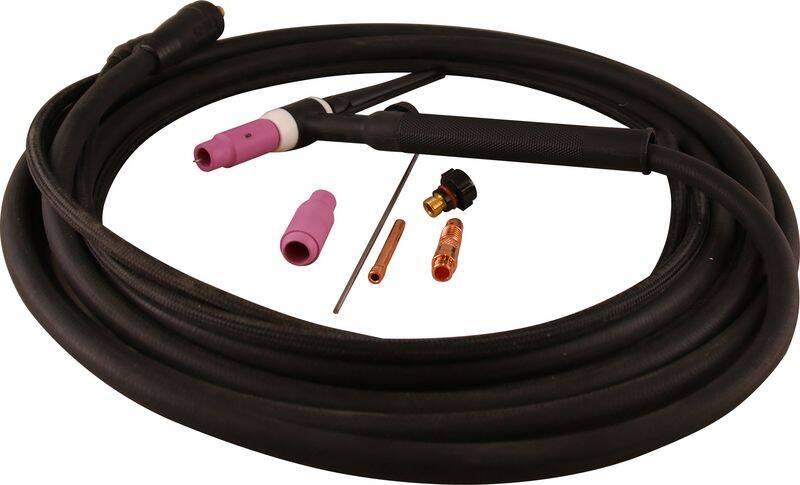

- Invertor na WIG-svařování a elektrodové svařování s tepelnou ochranou. Funkce: Hot-Start, Anti-Stick, Arc-Force. Výbava: kukla, kladívko s kartáčem, držák elektrod s kabelem, svorka s kabelem, popruh. WIG-výbava (2 keramické trysky, wolframová elektroda 1,6mm, wolframová elektroda 2,4mm; 2 svorky (1,6 / 2,4 mm), 2 držáky trysky (1,6 / 2,4 mm), 2 upínací šrouby (1,6 / 2,4 mm).
Technické údaje:
- Síťové napětí: 230 V
- Frekvence: 50/60 Hz
- Třída ochrany: F
- Druh ochrany (IP): 21S
- Max. výkon sítě 230V: 6,2 kVA
- Pojistka: 16 A
- Napětí naprázdno: 85 V
- Max. svařovací proud 230 V: 130 A
- Rozsah regulace svařovacího proudu: 10 - 130 A
- Doba zapnutí při max. proudu 230V: 130 ~ 25 A ~%
- Doporučená tloušťka materiálu: 1,0 - 10 mm
MMA:
- Tloušťka elektrody: 1,0 - 3,2 mm
- Rozsah regulace svařovacího proudu: 10 - 130 A
- Doba zapnutí při max. proudu 230V: 130 ~ 25 A ~%
WIG:
- Doba zapnutí při max. proudu 230V: 130 ~ 25 A ~%
- Rozměry: 350 x 150 x 250 mm
|
Návod k obsluze Svářečka Güde GIS 130 WIG
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 65 stránek, formát PDF, velikost souboru 4.7 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Svářečka Güde GIS 130 WIGPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Svářečka Güde GIS 130 WIG
Technické parametry Svářečka Güde GIS 130 WIG| Záruka | 24 měsíců | | Další parametry | | Příkon | 6200 W | | Max. proud/teplota (A/°C) | 16 A | | Rozměry výrobku | | Šířka výrobku | 15.0 cm | | Výška výrobku | 28.0 cm | | Hloubka výrobku | 35.0 cm | | Hmotnost výrobku | 7.8 kg | | Rozměry balení | | Šířka balení | 29.0 cm | | Výška balení | 33.0 cm | | Hloubka balení | 43.0 cm | | Hmotnost balení | 9.2 kg |
