Český návod k obsluze Switch Tenda TEF1109D Pro zvětšení klikněte na obrázek
Obsah českého návodu Switch Tenda TEF1109D
- Zařazení produktu: Switche Tenda
- Značka: Tenda
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Tenda Switche
 |
Návod k obsluze Switch Tenda TEF1109D obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Tenda a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Tenda návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Tenda výrazně zkracujete jeho životnost!
|
Popis produktuTenda TEF1109D
Switch Tenda TEF1109D poslouží všem uživatelům, kteří chtějí v rámci své domácnosti nebo společnosti zřídit spolehlivou počítačovou síť za účelem propojení všech potřebných zařízení. Již na první pohled vás zaujme elegantní provedení spolu s kompaktními rozměry 140 × 66,5 × 25,3 mm. V rámci esteticky laděného interiéru vašich prostor tedy nebude působit jako pěst na oko. Za zmínku stojí také kvalitní šasi, které je vyrobeno z kovu, díky čemuž odolá i náhodným pádům.
Připojte až 9 zařízení
Tato špičková technologická vychytávka je vybavena 9 porty RJ-45 (LAN), s nimiž k síti připojíte až 9 zařízení, jako jsou notebooky, počítače nebo tiskárny. Připojování uzlů přitom probíhá v tradičním režimu Store-and-Forward neboli „ulož a pošli dál“. Spolehnout se můžete také na podporu standardů IEEE 802.3, 802.3u, 802.3x, podporu protokolu CDMA/CD a užitečnou funkci Auto MDI/MDIX. Ta automaticky detekuje druh připojeného síťového kabelu. Tak na nic nečekejte, rozšiřte kabelovou (ethernetovou) počítačovou síť a sledujte, jak jde vašim zaměstnancům práce od ruky.
Klíčové vlastnosti:
- Kovové šasi zabrání možnému poškození při tvrdých pádech
- 9 RJ-45 (LAN) portů se postará o připojení úctyhodného počtu zařízení
- Možnost montáže na zeď pro ušetření prostoru v rámci vašeho interiéru
- Funkce Auto MDI/MDIX pro automatickou detekci druhu připojeného síťového kabelu
- Přenosová rychlost 10/100 Mb/s pro bleskové propojování nebo rozvádění dat
- Funkce VLAN zajistí možnost rozdělení sítě na několik menších sítí uvnitř fyzické struktury sítě původní
Díky 9 RJ-45 (LAN) portům připojíte všechna pravidelně využívaná zařízení ke spolehlivé počítačové síti.
Blesková rychlost
Switch Tenda TEF1109D se pyšní celkovou propustností 1,8 Gb/s a přenosovou rychlostí 10/100 Mb/s, takže můžete počítat s opravdu bleskovým propojováním i rozváděním dat. To vše při maximálním zabezpečení pomocí přepěťové ochrany.
Rozdělte svou síť
Pomocí funkce VLAN lze síť rozdělit na více částí. Zmáčknutím příslušného tlačítka tak snadno docílíte oddělení portů č. 1-č. 8, přičemž budou všechny tyto porty i nadále komunikovat s Uplink portem č. 9.
Ušetří prostor
Switch nemusí nutně zabírat prostor na stole či jiné vodorovné ploše v rámci interiéru vaší domácnosti či firmy. Lze totiž jednoduše přimontovat na jakoukoliv zeď.
Tenda TEF1109D je 9ti portový 10/100 Mb/s ethernet desktop switch. Auto MDI/MDIX. VLAN zapnutí/vypnutí mimo Uplink. Propustnost 1,8Gb/s. Max spotřeba 5 Watt. Ochrana proti přepětí 6kV. MAC address 2K. Kovové provedení. Desktop.
Switch TEF1109D výrobce Tenda Technology, plně podporuje standardy IEEE 802.3, 802.3u, 802.3x a je určený pro použití ve firmách i domácnostech.
Tenda TEF1109D přepíná data v síti pomocí 9ti portů RJ45 s přenosovou rychlostí 10/100 Mb/s a automatickou detekcí rychlosti. Maximální propustnost je 1,8 Gb/s. Auto MDI/MDIX na každém z portů. Přepojování uzlů v režimu Store-and-Forward. Full-duplex kontrola toku 802.3x
Switch je napájen externím zdrojem 9V DC. Maximální spotřeba 5 Watt. Montáž na zeď, kovové provedení.
VLAN a ochrana proti přepětí

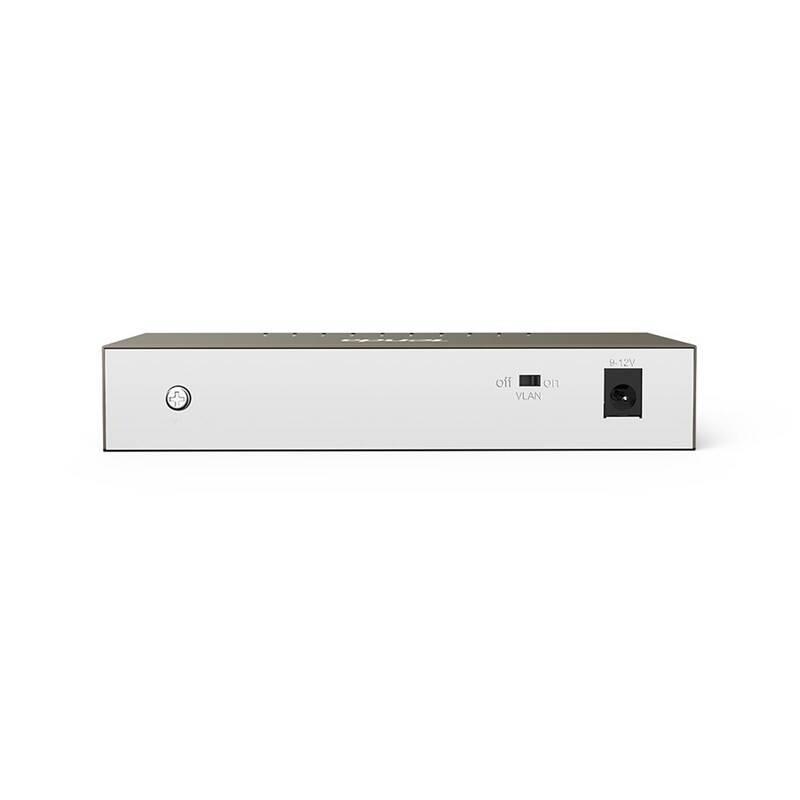

Funkce VLAN - při zapnutí tlačítka VLAN na zadní straně switche jsou porty č.1 - č.8 navzájem oddělené, všechny ale komunikují s Uplink portem č.9. Každý port má navíc ochranu proti přepětí 6 kV.
Technické specifikace:
- Standarty: IEEE 802.3, 802.3u, 802.3x
- Způsob ovládání: bez managementu
- Počet RJ45 10/100 Mb/s portů: 9
- Celková propustnost: 1,8 Gb/s
- Velikost tabulky MAC adresace: 2K
- Packet buffer: 1024 kB
- MAC address learning: Auto learning & auto aging
- VLAN: při zapnutí tlačítka VLAN jsou porty č.1-8 navzájem oddělené, všechny ale komunikují s Uplink portem č.9
- Protokol: CDMA/CD
- Store-and-Forward: ano
- Montáž do rozvaděče: ne
- Montáž na zeď: ano
- Materiál obalu: kov
- Zdroj napájení: externí
- Parametry zdroje: 9V - 12V DC, 600 mA, vstup zdroje: 100-240V AC, 50/60 Hz, 300 mA
- Spotřeba: max. 5 Watt
- Rozměry: 140 × 66,5 × 25,3 mm
- Provozní teplota: - 10° až 40 °C
- Chlazení: pasivní
Obsah balení
1x Tenda TEF1109D
1x Stručná instalační příručka (CZ, SK, PL)
1x Napájecí adaptér (9V DC, 600 mA)
|
Návod k obsluze Switch Tenda TEF1109DStažení PDF návodu k obsluze pro Switch Tenda TEF1109D není v současné době možné. Soubor není připraven.
Technické parametry Switch Tenda TEF1109D| Záruka | 24 měsíců | | Partnumber | TEF1109D | | Další parametry | Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
Počet LAN portů | 9 | | Počet LAN portů 100 Mbit/s | 9 | Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN | 100 Mbit | PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE | Ne | | Rozměry výrobku | | Šířka výrobku | 7.0 cm | | Výška výrobku | 14.0 cm | | Hloubka výrobku | 2.5 cm | | Hmotnost výrobku | 0.5 kg | | Rozměry balení | | Šířka balení | 9.1 cm | | Výška balení | 8.5 cm | | Hloubka balení | 14.8 cm | | Hmotnost balení | 0.3 kg |
