Popis produktuTenda TEF1110P-8-63W
Rozšiřte vaši stávající internetovou síť pomocí switche Tenda TEF1110P-8-63W s 10 porty PoE a napájením PoE af/at. Nabízí 8 portů 10/100 Mb/s napájených prostřednictvím PoE 802.3af/PoE 802.3at (celkem 63 W) + 2 porty pro Uplink.
Je vybaven i ochranou proti přepětí do 6 kV nebo vyhledávanými funkcemi, jako je QoS, VLAN a Extend mode až na 250 metrů. Potěší navíc i kvalitním zpracováním z kovu. Díky této kombinaci je výbornou volbou do firem i domů.
Obsah balení
- Tenda TEF1110P-8-63W
- Stručná instalační příručka (CZ, SK, PL, EN)
- Napájecí adaptér (51V DC, 1 250 mA)

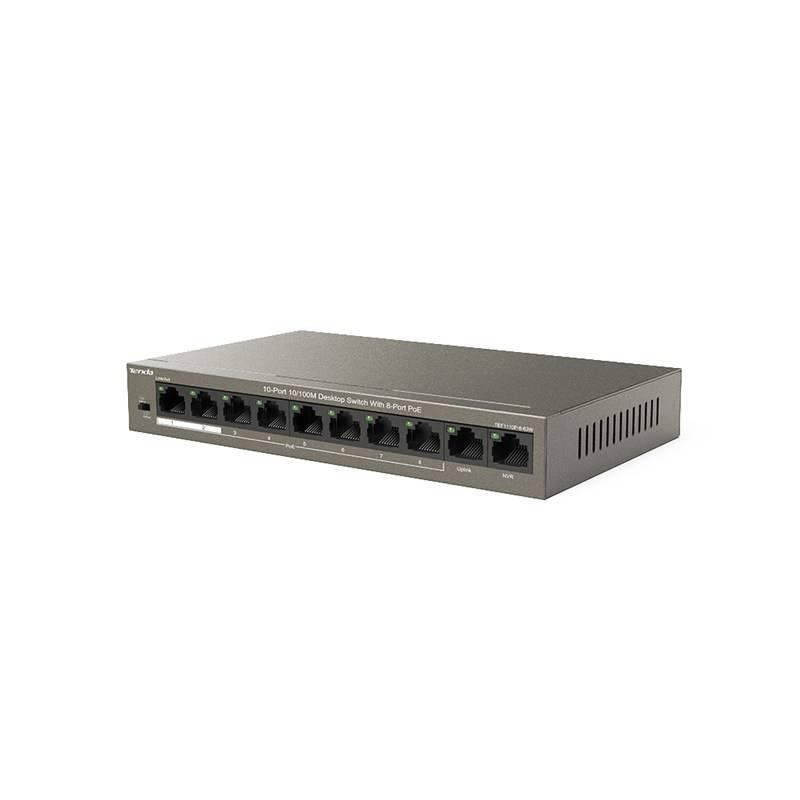

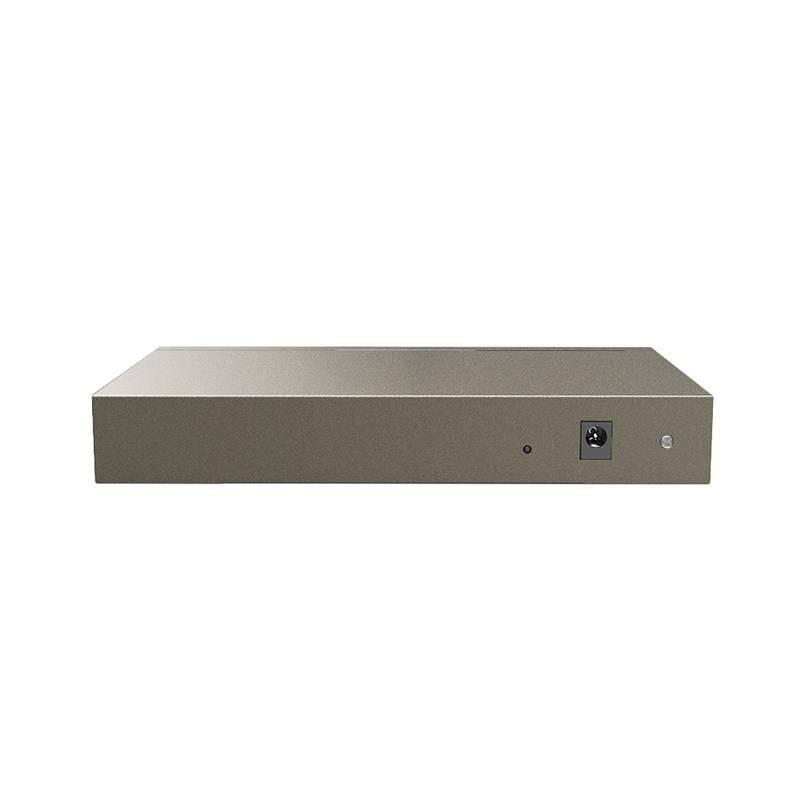

Tenda TEF1110P-8-63W
10ti portový PoE switch s napájením PoE af/at. 8 portů 10/100 Mb/s je napájeno pomocí PoE 802.3af/PoE 802.3at (celkem 63 W) + 2 porty pro Uplink. Ochrana proti přepětí 6 kV. QoS, VLAN a Extend mode až na 250m. Kovový obal.
Popis produktu
Tenda TEF1110P-8-63W přepíná data pomocí 10ti portů RJ45, 8 portů 10/100 Mb/s podporuje PoE802.3af/at + 2 porty 10/100 Mb/s pro Uplink. Switch má ochranu proti přepětí 6kV. Podpora přepojování uzlů v módu Store-and-Forward. Full-duplex kontrola toku 802.3x, half-duplex kontrola toku v režimu Back-Pressure. Dva Uplink porty je možné využít na připojení switche do sítě a druhý na připojení dalšího zařízení bez PoE, např. NVR a další.
TEF1110P-8-63W je vhodná jak do menších a středních firem, tak i do domácností.
Přepínač Default / Extend mode
Tenda TEF1110P-8-63W obsahuje přepínač pro výběr ze dvou režimů: Default mode / Extend mode.
Default mode: V tomto módu pracuje jako klasický switch, veškeré porty mají auto-negaci, Port1 až Port8 rychlost 10/100 Mb/s s PoE, Port9 a Port10 rychlost 10/100 Mb/s bez PoE.
Extend mode: Rychlost PoE portů Port1 až Port8 je max. 10 Mb/s, auto-negace aktivní a je navýšen dosah ke koncovému zařízení až na 250m (záleží také na koncovém zařízení, kabeláži, apod.). V tomto módu jsou na každém PoE portu aktivní VLAN, tzn. každý z PoE portů komunikuje pouze s dvěma porty Uplink, ne s ostatními PoE porty.
Možnosti napájení PoE - Power over Ethernet
Napájení portů pomocí PoE 802.3af (15,4W) a 802.3at (30W). Max. celkem 63 Wattů na 4 PoE porty, příklad využití:
4 porty, každý 15,4 W(PoE 802.3af)
2 porty, každý 30 W(PoE 802.3at)
1port 30W Venkovní IP kamera + 1 port 20W Access Point + 1 port 10W vnitřní IP kamera + 1 port 5W IP telefon
Vždy celkem max. 63 W
Technické parametry
- Standarty&protokoly: IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at
- Porty: 8x 10/100Mbps RJ45 auto-negace, Port1 až Port8 podporuje IEEE802.3 at/af PoE standart + 2x 10/100Mbps porty pro Uplink
- Kabeláž pro připojení koncových zařízení: 10BASE-TX: UTP kategorie 5, 5E (250m), 100BASE-TX: UTP kategorie 5, 5E (150m)
- Celková propustnost: 1,6Gbps
- Velikost tabulky MAC adresace: 1K
- Mód přepínání: Store-And-Forward
- LED Indikace: 10x Linka/Aktivita, 1x Napájení
- PoE napájení: Port 1 to Port 8 support standard IEEE802.3at/af power( maximum power for each port is 30W) PoE power type is end-span(1245+, 3678- line pair)
- Napájecí adaptér: DC 51V/1.25A
- Spotřeba: 5 W (bez PoE napájení), 63 W (s připojenými PoE zařízeními max. 58W)
- Rozměry: 177,5mm x 104mm x 26mm(L*W*H)
- Celkem max. napájení PoE: 58W
- Pracovní teplota: -10°C ~ 45°C
- Certifikace: CE, RoHS a další
Obsah balení
1x Tenda TEF1110P-8-63W
1x Stručná instalační příručka (CZ, SK, PL, EN)
1x Napájecí adaptér (51V DC, 1250 mA)
|
Návod k obsluze Switch Tenda TEF1110P-8-63WStažení PDF návodu k obsluze pro Switch Tenda TEF1110P-8-63W není v současné době možné. Soubor není připraven.
Technické parametry Switch Tenda TEF1110P-8-63W| Záruka | 24 měsíců | | Další parametry | Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
Počet LAN portů | 10 | | Počet LAN portů 100 Mbit/s | 8 | Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN | 100 Mbit | | Počet portů PoE | 8 | PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE | Ano | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 25.3 cm | | Výška balení | 6.5 cm | | Hloubka balení | 33.5 cm | | Hmotnost balení | 1.1 kg |
