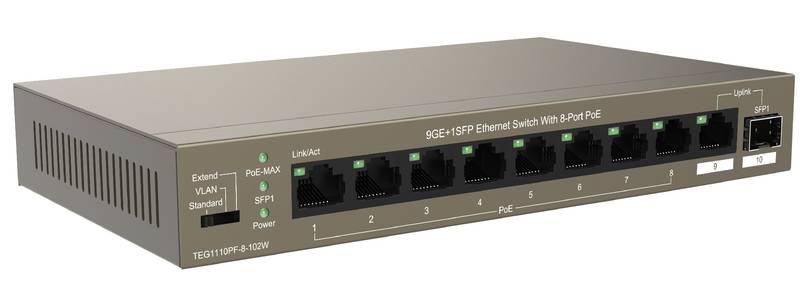

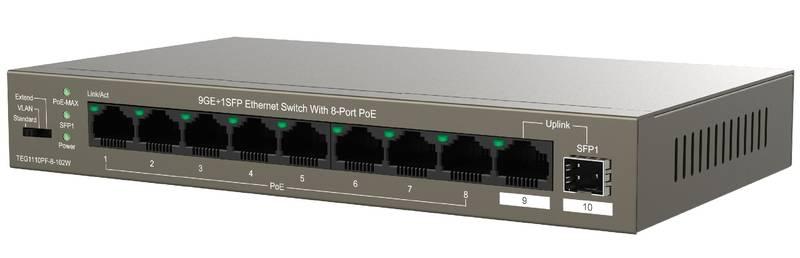

Český návod k obsluze Switch Tenda TEG1110PF-8-102W šedá Pro zvětšení klikněte na obrázek
Obsah českého návodu Switch Tenda TEG1110PF-8-102W šedá
- Zařazení produktu: Switche Tenda
- Značka: Tenda
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Tenda Switche
 |
Návod k obsluze Switch Tenda TEG1110PF-8-102W šedá obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Tenda a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Tenda návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Tenda výrazně zkracujete jeho životnost!
|
Popis produktuTenda TEG1110PF-8-102W PoE AT Gigabit Switch 92W
Tenda TEG1110PF-8-102W je 9ti portový Gigabitový Ethernet PoE switch s napájením PoE af/at a SFP portem. 8 portů 10/100/1000 Mb/s je napájeno pomocí PoE 802.3af/PoE 802.3at (celkem 92 W), pro Uplink 1x RJ45 10/100/1000 Mb/s + 1x SFP port 100/1000 Mb/s. Ochrana proti přepětí 6 kV. Přepínání VLAN, Extend, Standart. Kovový obal. Fanless, bez ventilátorů.
Technické parametry
Standarty&protokoly: IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3x, IEEE802.3af, IEEE802.3at
Porty: 8x 10/100/1000 Mbps porty RJ45 auto-negace a s podporou PoE IEEE802.3 at/af PoE standart
Porty pro Uplink: 1x RJ45 10/100/1000 Mb/s, 1x SFP 100/1000 Mb/s
Celková propustnost: 20 Gbps
Velikost tabulky MAC adresace: 16K
Mód přepínání: Store-And-Forward
Ventilátory: ne, fanless
LED Indikace: 10x Linka/Aktivita portu, 1x Napájení
PoE napájení: Port 1 to Port 8 support standard IEEE802.3at/af power (maximum power for each port is 30W), totally 92 Watt for PoE
Level přepěťové ochrany: - pro porty: 6kV, - pro napájení: 6kV, ESD: vzduch: ±10kV, kontakt: ±8kV
Buffer: 2M
Packet forwarding rate: 14,9 Mpps
Napájení: vstup 100 až 240 V, AC 50/60 Hz pro napájecí adaptér, 51V DC 2A
Spotřeba: 10 W (bez PoE napájení), 102 W (s připojenými PoE zařízeními max. 92W)
Rozměry: 177,5mm x 104mm x 26mm(L*W*H)
Celkem max. napájení PoE: 92W
Ochrana proti přepětí: 6 000 V
Umístění: na stěnu, desktop
Pracovní teplota: 0°C ~ 45°C
Vlhkost: 10%－90%RH (nekondenzující)
Certifikace: FCC/CE/RoHS
Tenda TEG1110PF-8-102W přepíná data pomocí 9 portů RJ45 a optického SFP slotu. 8 portů 10/100/1000 Mb/s podporuje napájení PoE802.3af/at, další 1 port RJ45 10/100/1000 Mb/s a SFP slot s rychlostí 100/1000 Mb/s jsou určeny pro Uplink. SFP moduly doporučujeme značky Signamax. Switch má ochranu proti přepětí 6kV. Podpora přepojování uzlů v módu Store-and-Forward. Full-duplex kontrola toku 802.3x, half-duplex kontrola toku v režimu Back-Pressure.
Tenda TEG1110PF-8-102W je vhodná jak do menších a středních firem, tak i do větších domácností.
Přepínač Standart / Priority / Extend / VLAN mode
Tenda TEG1110PF-8-102W obsahuje přepínač pro výběr ze tří režimů: Standart / VLAN / Extend mode.
Standart mode: V tomto módu pracuje jako klasický switch, veškeré porty mají auto-negaci, všechny porty spolu komunikují, Port1 až Port9 rychlost 10/100/1000 Mb/s, SFP port rychlost 100/1000 Mb/s.
VLAN mode: V tomto módu jsou Port1 až Port8 izolovány samy od sebe, každý port Port1 až Port8 může komunikovat jen s uplink porty Port9 a SFP1. Tento mód zabraňuje velkému šíření broadcastů a DHCP spoofingu.
Extend mode: Rychlost PoE portů Port1 až Port8 je max. 10 Mb/s, auto-negace aktivní a je navýšen dosah ke koncovému zařízení až na 250m (záleží také na koncovém zařízení, kabeláži, apod.). Všechny porty switche spolu navzájem komunikují.
Možnosti napájení PoE - Power over Ethernet
Napájení portů pomocí PoE 802.3af (15,4W) a 802.3at (30W). Max. celkem 92 Wattů na 8 PoE portů, využití pro venkovní i vnitřní IP kamery, Access Pointy/Routery, IP telefony, apod.
Vždy celkem max. 92 W
Obsah balení
1x Tenda TEG1110PF-8-102W
1x Stručná instalační příručka (CZ, SK, PL, EN)
1x Napájecí adaptér 51V DC 2A - PoE_Switch_basic_20221129 (Návod k použití CZ, 462.64 KB)
|
Návod k obsluze Switch Tenda TEG1110PF-8-102W šedá
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 8 stránek, formát PDF, velikost souboru 0.47 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Switch Tenda TEG1110PF-8-102W šedáPo dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Switch Tenda TEG1110PF-8-102W šedá
Technické parametry Switch Tenda TEG1110PF-8-102W šedá| Záruka | 36 měsíců | | Partnumber | TEG1110PF-8-102W | | Další parametry | | Počet LAN portů | 8 | | Počet LAN portů 1000 Mbit/s | 8 | Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN | 1 Gbit | | Počet portů PoE | 8 | PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE | Ano | | Rozměry výrobku | | Šířka výrobku | 10.0 cm | | Výška výrobku | 18.0 cm | | Hloubka výrobku | 2.6 cm | | Hmotnost výrobku | 0.7 kg | | Rozměry balení | | Šířka balení | 24.0 cm | | Výška balení | 30.0 cm | | Hloubka balení | 10.0 cm | | Hmotnost balení | 1.5 kg |
