Český návod k obsluze Switch TP-Link TL-SG1016DE Pro zvětšení klikněte na obrázek
Obsah českého návodu Switch TP-Link TL-SG1016DE
- Zařazení produktu: Switche TP-Link
- Značka: TP-Link
- Popis a obsah balení
- Technické informace a základní nastavení
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis TP-Link Switche
 |
Návod k obsluze Switch TP-Link TL-SG1016DE obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku TP-Link a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální TP-Link návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku TP-Link výrazně zkracujete jeho životnost!
|
Popis produktuTP-Link TL-SG1016DE

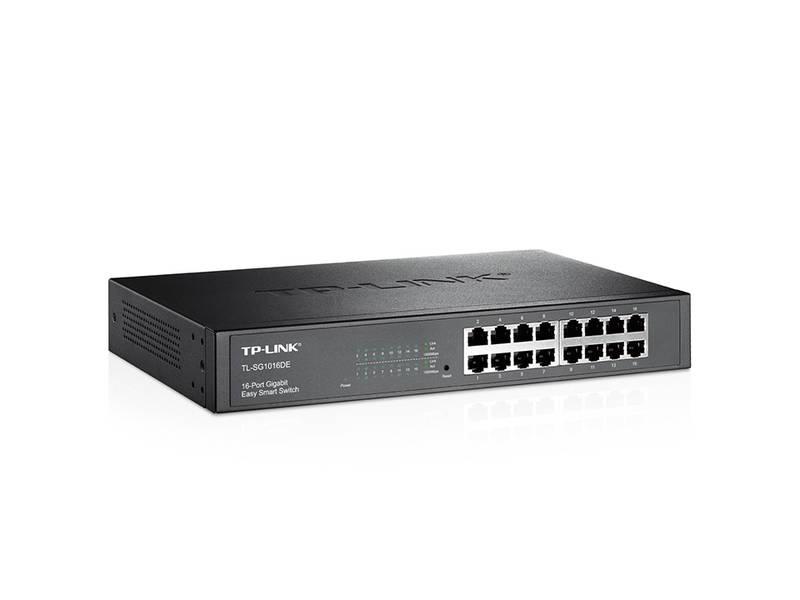

TP-Link TL-SG1016DE je 16portový gigabitový switch, jenž je perfektní volbou pro rozšíření sítě v malých a středně velkých podnicích. Soustředí se na snadnou správu, které je dosaženo i díky kontrole provozu pomocí funkcí zrcadlení portů, prevence smyček a diagnostiky kabelů.
Umožní také optimalizovat provoz sítě díky řízení datových toků QoS podle portů a tagů, abyste dosáhli plynulého provozu bez nežádoucího kolísání. Zvýšit zabezpečení sítě pak můžete díky VLAN podle portu a podle tagu a MTU VLAN. TP-Link se navíc soustředil na úsporu energie, kdy dokáže být tento model až o 40 % efektivnější, čemuž výrazně napomáhá fakt, že dokáže automaticky detekovat stav připojeného zařízení u každého portu a podle toho odpojit napájení.
Důležitá délka kabelu
Ideální je využívat kratší kabely, neboť při kratším vedení dochází k menším ztrátám energie, a tím pádem je provoz úspornější. TP-Link TL-SG1016DEE totiž analyzuje délku připojeného ethernetového kabelu, podle čehož pak optimalizuje spotřebu.
Snadná správa
K dispozici je také funkce Auto MDI/MDI-X, díky níž nepotřebujete křížené kabely či porty odchozího připojení. Automatické vyjednávání na každém portu pak optimalizuje rychlost připojení (10, 100, 1 000 Mbit/s) podle připojeného zařízení.
Výhodou je navíc i kompaktní zpracování nebo dynamické LED kontrolky pro okamžitý přehled o stavu sítě.K čemu slouží tento produkt
16portový gigabitový přepínač TL-SG1016DE Easy Smart je ideální upgrade od neřízeného přepínače. Je určený pro sítě malých a středních podniků, které vyžadují jednoduchou správu sítě. Správci sítě mohou účinně kontrolovat provoz prostřednictvím funkcí zrcadlení portů, prevence smyček a diagnostiky kabelů. Chcete-li optimalizovat provoz na firemní síti, přepínač TL-SG1016DE nabízí řízení datových toků QoS podle portů a tagů a umožňuje tak udržet provoz citlivý na zpoždění plynulý a bez kolísání. Navíc VLAN podle portu a podle tagu a MTU VLAN může zvýšit zabezpečení a splnit další požadavky na segmentaci sítě. Navíc s inovativní technologií úspory energie dokáže zařízení TL-SG1016DE snížit spotřebu energie až o 40%*, což z něj činí ekologické řešení pro vaši podnikovou síť.
Jednoduché a efektivní řízení
Gigabitový přepínač TP-LINK TL-SG1016DE Easy Smart nabízí uživatelům monitorování sítě, aby mohli sledovat chování provozu. Díky funkcím zrcadlení portů, prevence smyčky a diagnostika kabelů může přepínač TL-SG1016DE identifikovat a dokonce i lokalizovat problémy s připojením na vaší firemní síti. Správce může určit prioritu provozu pro jednotlivé porty a zařízení 802.1P, aby vždy zajistil čistý, plynulý a nekolísavý chod hlasových a video aplikací. Kromě toho přepínač TL-SG1016DE podporuje funkce MTU VLAN, VLAN podle portu a 802.1Q, jež zvyšují zabezpečení a výkon sítě. Přepínač TL-SG1016DE je upgrade z neřízeného přepínače plug-and-play, poskytuje velkou hodnotu a současně posiluje vaši síť a podobně přináší velkou hodnotu pro koncového uživatele.
Ekologická technologie Ethernet
Nyní máte možnost vybrat ekologické řešení při upgradování na gigabitovou síť. Tento 24portový gigabitový přepínač nové generace TL-SG1016DE Easy Smart je vybaven nejnovějšími technologiemi pro úsporu energie, které výrazně rozšiřují kapacitu vaší sítě při mnohem nižší spotřebě energie. Automaticky upravuje spotřebu energie podle stavu připojení a délky kabelu a zmenšuje tak uhlíkovou stopu vaší sítě.
Odpojení napájení nečinných portů
Když je počítač nebo síť vypnutá, příslušný port konvenčního přepínače stále odebírá nezanedbatelné množství energie. Přepínač TL-SG1016DE umí automaticky detekovat stav připojení u každého portu a snížit spotřebu energie u nečinných portů.
Účet za energii podle délky kabelu
V ideálním případě mají kratší kabely nižší spotřebu energie, protože v kratším vedení dochází k menším ztrátám energie. To ale pro většinu zařízení neplatí, protože spotřebovávají stejné množství energie bez ohledu na délku kabelu. Přepínač TL-SG1016DE analyzuje délku připojeného ethernetového kabelu a podle toho upravuje spotřebu energie, na rozdíl od spotřeby energie při použití standardního řešení.
Snadné použití
Přepínač TL-SG1016DE se vyznačuje snadnou obsluhou a správou. Funkce Auto MDI/MDI-X na všech portech eliminuje potřebu křížených kabelů nebo portů odchozího připojení. Funkce automatického vyjednávání na každém portu snímá rychlost připojení síťového zařízení (buď 10, 100, anebo 1 000 Mbit/s) a inteligentně ji přizpůsobuje podle kompatibility a pro optimální výkon. Kompaktní velikost pouzdra je ideální pro stolní počítače s omezeným prostorem; zařízení lze pohodlně a bezpečně namontovat do racku. Dynamické LED kontrolky zobrazují stav v reálném čase a zajišťují základní diagnostiku chyb.
Hlavní znaky:
- 16 portů 10/100/1 000 Mbit/s RJ45
- Poskytuje monitorování sítě, prioritizaci přenosů a funkce VLAN
- Inovativní technologie úspory energie ušetří až 40 % spotřeby
- Jednoduché nastavení sítě a připojení plug-and-play
Technické parametry:
Hardwarové funkce
Standardy a protokolyIEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.1q, IEEE 802.1p
Rozhraní16 10/100/1000Mbps RJ45 Ports
AUTO Negotiation/AUTO MDI/MDIX
Síťová media10BASE-T: UTP category 3, 4, 5 cable (maximum 100m)
EIA/TIA-568 100 STP (maximum 100m)
100BASE-TX: UTP category 5, 5e cable (maximum 100m)
EIA/TIA-568 100 STP (maximum 100m)
1000BASE-T: UTP category 5, 5e, 6 or above cable (maximum 100m)
EIA/TIA-568 100 STP (maximum 100m)
Fan QuantityFanless
Rozměry (š*h*v)11.6*7.1*1.7 in. (294*180*44 mm)
Napájení100-240VAC, 50/60Hz
VÝKON
Switching Capacity32Gbps
Tabulka MAC adres8K
Vyrovnávací paměť paketů512KB
Rychlost předávání paketů23.8Mpps
Jumbo rámec10240Bytes
Softwarové funkce
Kvalita služebSupport Port Based/802.1p Based priority
Support 4 priority queues
Rate Limit
Storm Control
Funkce L2IGMP Snooping
Link Aggregation
Port Mirroring
Cable Diagnostics
Loop Prevention
VLANSupports up to 32 VLANs simultaneously (out of 4K VLAN IDs)
MTU/Port/Tag VLAN
Způsob přenosuStore-And-Forward
|
Návod k obsluze Switch TP-Link TL-SG1016DEStažení PDF návodu k obsluze pro Switch TP-Link TL-SG1016DE není v současné době možné. Soubor není připraven.
Technické parametry Switch TP-Link TL-SG1016DE| Záruka | 60 měsíců | | Partnumber | TL-SG1016DE | | Další parametry | Počet LAN portů
Množství zásuvek pro připojení dalších zařízení prostřednictvím síťového kabelu s konektorem RJ-45.
Počet LAN portů | 16 | | Počet LAN portů 1000 Mbit/s | 16 | Rychlost LAN
Maximální přenosová rychlost LAN sítě prostřednictvím kabelu. Pro běžné použití v kancelářích / domácnosti, postačí základní rychlost 10/100 Mb/s. Pro náročnější použití a hraní her je vhodná rychlost 10/100/1000 Mb/s - Rychlost LAN | 1000 Mbit (1 Gbit) | PoE
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové napětí. Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí elektrickou energii do zařízení na vzdálené straně. Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení) je většinou možné využít právě pasivní PoE. Pro delší vzdálenosti použijte aktivní PoE - PoE | Ne | | Rozměry výrobku | | Šířka výrobku | 29.4 cm | | Výška výrobku | 4.4 cm | | Hloubka výrobku | 18.0 cm | | Rozměry balení | | Šířka balení | 25.7 cm | | Výška balení | 8.5 cm | | Hloubka balení | 40.4 cm | | Hmotnost balení | 2.1 kg |
