Český návod k obsluze Vrtačka Narex EV 13 E-2H3 Pro zvětšení klikněte na obrázek
Obsah českého návodu Vrtačka Narex EV 13 E-2H3
- Zařazení produktu: Vrtačky elektrické Narex
- Značka: Narex
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Narex Vrtačky elektrické
 |
Návod k obsluze Vrtačka Narex EV 13 E-2H3 obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Narex a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Narex návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Narex výrazně zkracujete jeho životnost!
|

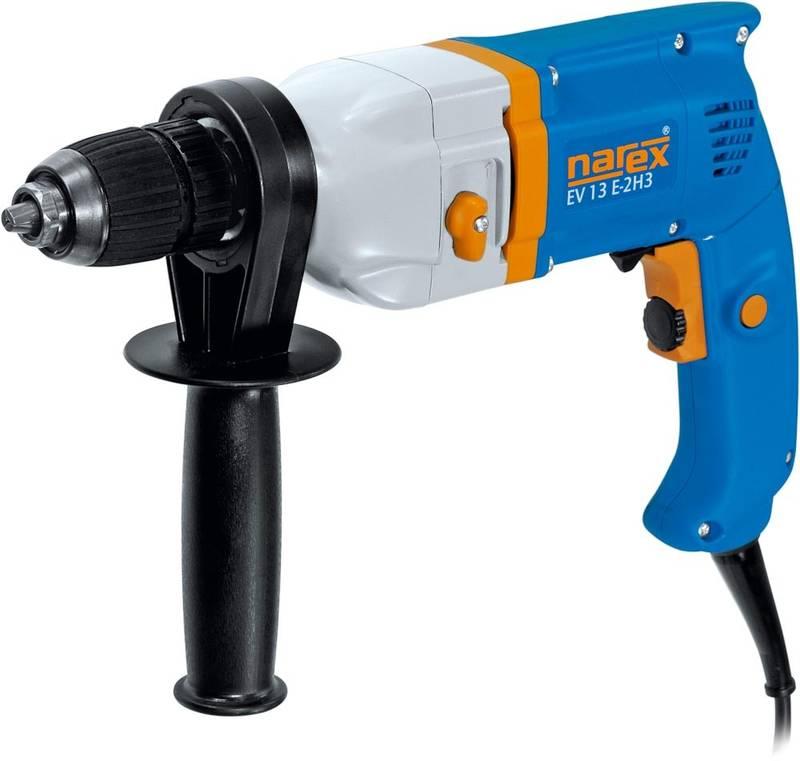

Popis produktuVrtačka Narex EV 13 E-2H3
- pro průmyslovou výrobu, montáže a údržbu
- mnohostranné použití při vrtání do měkkých nebo tvrdých stavebních materiálů díky silnému motoru a robustní dvoustupňové převodovce
- kvalitní uložení převodů ve stabilní hliníkové skříni zvyšuje výkon a prodlužuje životnost
- elektronická regulace otáček pro nastavení optimálních otáček
- plynulý rozběh pro pohodlné a bezpečné navrtávání materiálu
- rychloupínací sklíčidlo pro rychlou výměnu nástroje
Součástí balení:
- rychloupínací sklíčidlo

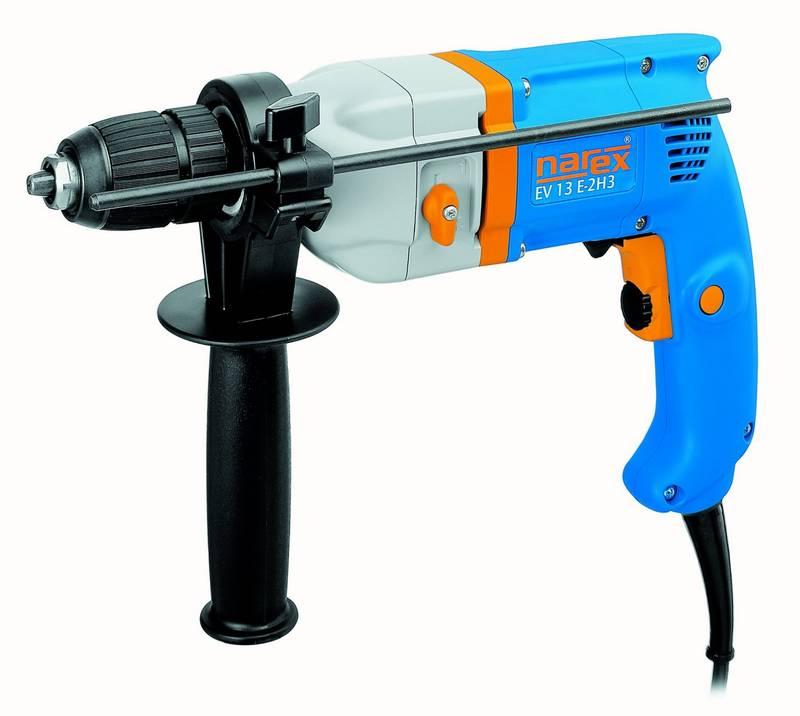

- dorazová tyč pro nastavení hloubky vrtání
- přídavné držadlo
- krytka pro držení dříku ve vřetenu
- kartonová krabice
Technické parametry:
Napájecí napětí: 230 V
Jmenovitý příkon: 650 W
Max. prům. vrtání v oceli: 13 mm
Max. prům. vrtání v hliníku: 16 mm
Max. prům. vrtání ve dřevě: 35 mm
Otáčky naprázdno 1. / 2. rychlost: 0–1 100 min-1/ 0–3 000 min-1
Max. krouticí moment 1. / 2. rychlost: 29 / 10 Nm
Rozsah sklíčidla: 1,5–13 mm
Prům. upínacího krku: 43 mm
Závit na vřetenu: 1/2"-20 UNF
Hmotnost: 1,7 kg
Vrtačky NAREX:
- Mezi největší přednosti vrtaček NAREX patří léty ověřená kvalita motoru a převodu.
- Optimalizovaná geometrie ozubení u nové generace vrtaček významně prodlužuje životnost stroje a tiší jeho chod, hliníková převodová skříň zvyšuje stabilitu a chlazení převodového ústrojí.
- Ideální uchopení a přítlak ruky přesně v ose vrtání zajišťuje ergonomický tvar držadla.
- Ovládání stroje je velmi pohodlné i díky velkoplošnému spínači a přepínači pravého a levého chodu, který je pro ruku snadno dostupný.
- U kvalitních vrtaček je samozřejmostí elektronika, plnící důležitou funkci nejen při pozvolném rozběhu a regulaci otáček.
- Mimo základní funkce vrtání se vrtačky mohou využít také ke šroubování, broušení s brusným nástavcem nebo k promíchávání řidších stavebních směsí.
- 00624193 (Návod k použití CZ, 3.24 MB)
|
Návod k obsluze Vrtačka Narex EV 13 E-2H3
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 40 stránek, formát PDF, velikost souboru 3.39 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Vrtačka Narex EV 13 E-2H3Po dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Vrtačka Narex EV 13 E-2H3
Technické parametry Vrtačka Narex EV 13 E-2H3| Záruka | 24 měsíců | | Partnumber | 00624193 | | Vrtačka | | Typ | vrtačka bez příklepu | | Příkon | 650 W | | Sklíčidlo | | Max. průměr sklíčidla | 13 mm | | Typ sklíčidla | rychloupínací | | Otáčky | | Počet rychlostí vrtačky | 2 | | Vrtání | | Vrtání do dřeva | 35 mm | | Vrtání do oceli | 13 mm | | Příslušenství | | Přenosné balení | Ne | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 20.0 cm | | Výška balení | 12.0 cm | | Hloubka balení | 40.0 cm | | Hmotnost balení | 2.5 kg |
