Český návod k obsluze Pájka EXTOL 8794511 Pro zvětšení klikněte na obrázek
Obsah českého návodu Pájka EXTOL 8794511
- Zařazení produktu: Pájky EXTOL
- Značka: EXTOL
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis EXTOL Pájky
|
Návod k obsluze Pájka EXTOL 8794511 obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku EXTOL a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální EXTOL návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku EXTOL výrazně zkracujete jeho životnost!
|
Popis produktuExtol 8794511 Jemnost a maximální přesnost, to jsou přední vlastnosti, kterými disponuje jednoduchá hrotová pájka Extol! Bude ideálním pomocníkem pro spojování jemných mechanismů v elektronice nebo v drobné bižuterii. Dokonale si poradí i při řezání a spojování plastů či vypalování symbolů do dřeva. S tímto modelem můžete využít svůj technický talent i kreativitu. Výrobek disponuje příkonem 70 W. Parametry zdroje jsou 5 V / 3 A–9 V / 1,3 A–12 V / 1,7 A–15 V / 2,1 A–20 V / 3 A. Jeho hmotnost je 50 g. K tomuto modelu budete mít jako bonus praktický kovový stojánek.
Klíčové vlastnosti: - Jednoduchá hrotová pájka

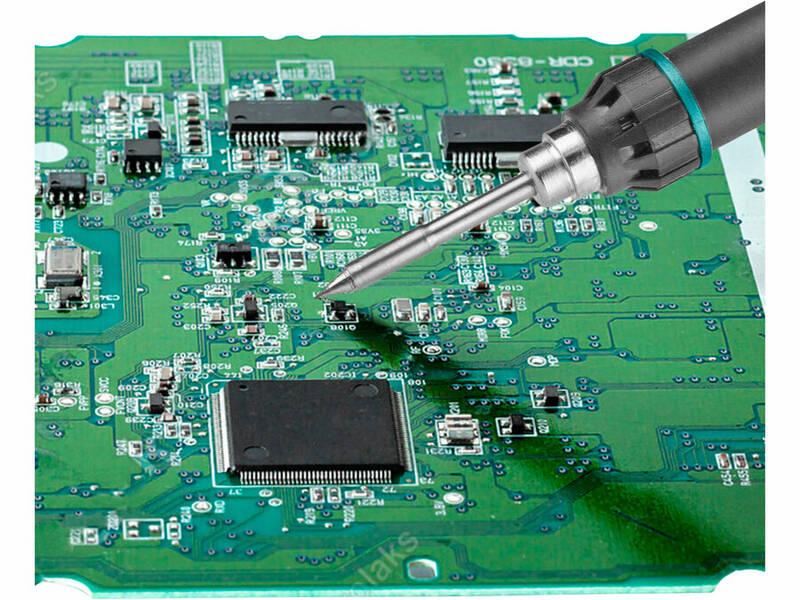

- Na spojování elektroniky a bižuterie
- Příkon: 70 W
- Hmotnost: 50 g
- Dodáván s praktickým kovovým stojánkem

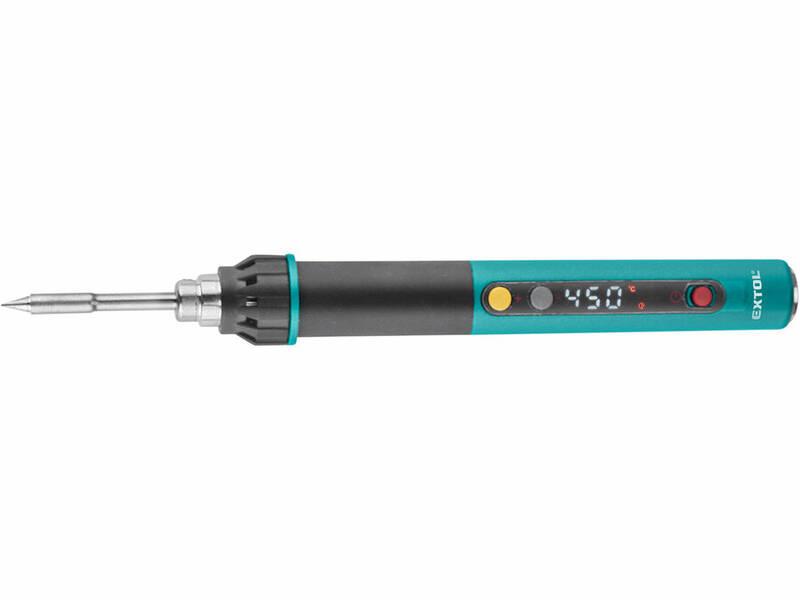

Pájka Extol 8794511- Profesionální mikroprocesorová hrotová pájka s displejem je určena k měkkému pájení, které vyžaduje přesnost a kontrolu teploty hrotu, zejména v elektronice a v bižuterii.
- S použitím vhodného pájecího hrotu lze pájku použít také k drobnému řezání či spojování plastů a také k vypalování symbolů do dřeva.
- V pájce se používají přímo žhavené hroty typu T9.
- Je to nejmodernější typ hrotů, kde hrot, topidlo a termistor jsou zataveny v jednom celku.
- Protože je mezi těmito částmi minimální tepelná ztráta a vzdálenost, jsou ty hroty efektivnější a lze s nimi dobře pájet již od 330°C.
- U předchozích typů hrotů je tato hranice kolem 350°C.
- Teplotní čidlo ve spojení s mikroprocesorem zajišťuje zpětnovazební kontrolu a pájka reaguje velmi rychle na změnu teploty hrotu.
- Použitý LCD displej má perfektní viditelnost pod všemi úhly a při jakýchkoliv světelných podmínkách.
- Zobrazuje se na něm jak cílová teplota, tak okamžitá teplota hrotu a indikátor nahřívání.
- Jednotky teploty si můžete zvolit mezi ˚C a ˚F.
- Pomocí tlačítek nastavíte teplotu v rozsahu 80–450°C.
- Pájka je vybavena několika funkcemi: nastavení startovací teploty, kalibrací, spánkem a zámkem.
- Pomocí funkce nastavení startovací teploty si nastavíte teplotu která se objeví po zapnutí pájky.
- Kalibrací teploty můžete kompenzovat teplotní ztráty, které vzniknou při použití větších hrotů v rozsahu ±50˚C.
- Funkce spánku dovoluje pájce "usnout" po uplynutí nastavené doby na 80˚C.
- Po 30min ve "spánku" se pájka vypne.
- Zámkem nastavíte heslo, které je nutno zadat, aby jste mohli měnit nastavení pájky.
- Pájka má také ESD ochranu proti výboji statické elektřiny.
- Plastový přechod mezi kovovou a plastovou částí je vyroben ze speciálního vysoce tepelně odolného plastu a ručka je potažená silikonem pro příjemné držení při práci.
- Balení neobsahuje USB zdroj, ale můžete použít jakýkoliv zdroj, který má minimální technickou specifikaci uvedenou v parametrech.
- Pájku sice lze nouzově použít s 5V nebo 9V, ale práce je velmi pomalá.
- Doporučujeme zdroje, které dávají 12V/1,7A a více.

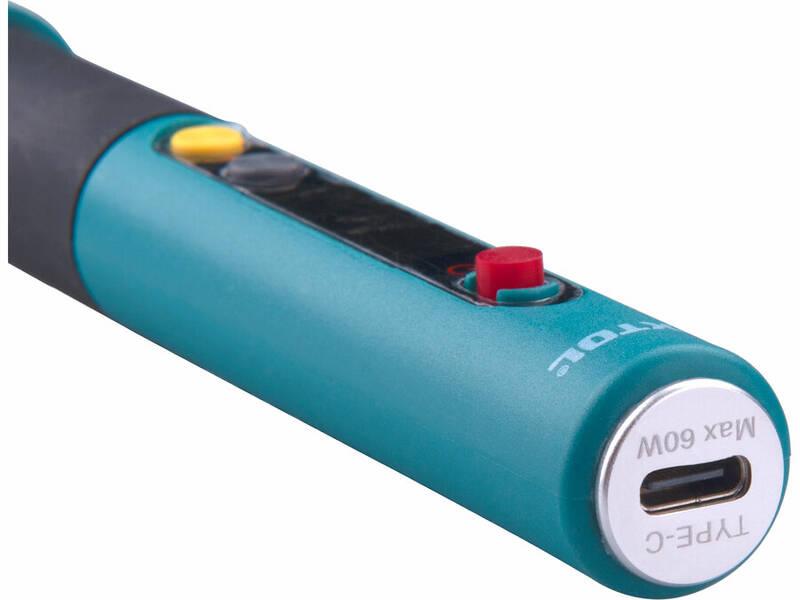

- Protože pájka používá standardní USB-C konektor, lze použít také QC/PD powerbanky nebo USB nabíječky do auta, což dovoluje pájení na jakémkoliv místě.

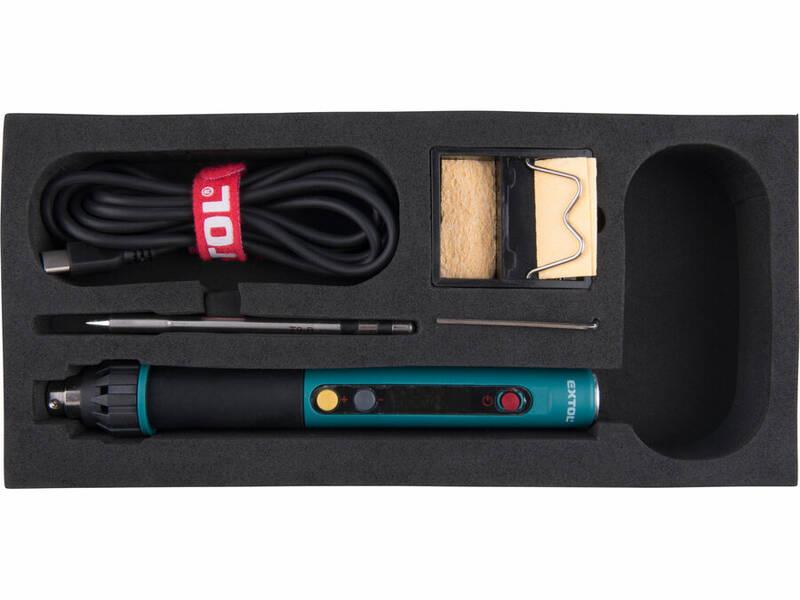

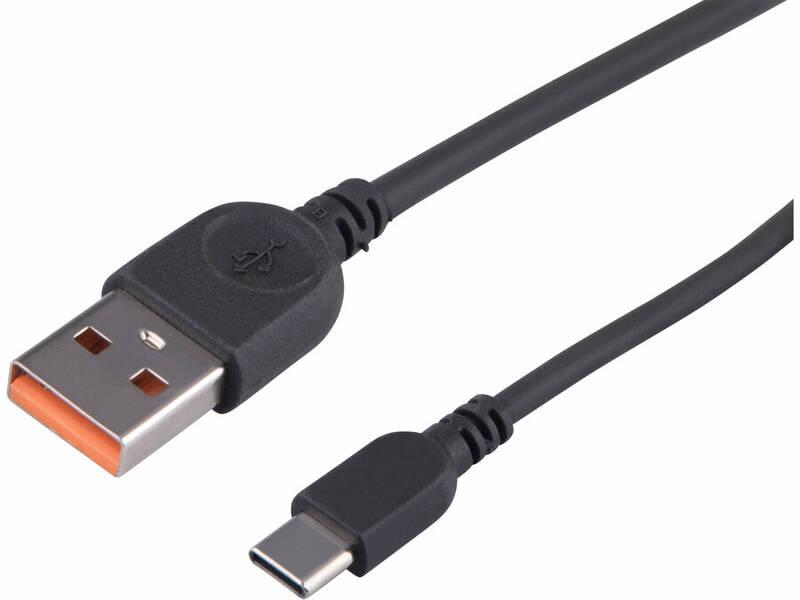

- Součástí balení je menší stojánek s houbičkou pro odložení pájky a 1,5m kabel USB-A — USB-C s max. 12V napětím.
Technické parametry:- Příkon: 70W
- Podporované protokoly: PD 2.0/3.0, QC 2.0/3.0, AFC
- Parametry zdroje: 5V/3A–9V/1,3A–12V/1,7A–15V/2,1A–20V/3A
- Nastavení teploty: 80–450°C
- Nahřátí na 350°C: 4s
- Typ hrotů: T9
- Extra: kalibrace teploty, spánek, zámek a ESD ochrana
- Příslušenství: stojánek s houbičkou, 1,5m USB kabel
- Hmotnost (bez kabelu): 50g
|
Návod k obsluze Pájka EXTOL 8794511
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi. Informace o souboru: 28 stránek, formát PDF, velikost souboru 1.74 MB Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Pájka EXTOL 8794511Po dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Pájka EXTOL 8794511
Technické parametry Pájka EXTOL 8794511Záruka | 24 měsíců | Další parametry | Typ pájky | hrotová pájka | Příkon Udává hodnotu elektrické energie, kterou přístroj spotřebuje za jednu hodinu - Příkon | 70 W | Možnost využití | profesionální | Nabíječka v balení | Ano | Rozměry výrobku | Rozměry balení | Šířka balení | 11.7 cm | Výška balení | 4.5 cm | Hloubka balení | 24.7 cm | Hmotnost balení | 0.2 kg |
