Český návod k obsluze Venkovní anténa Evolveo HDO, aktivní DVB-T T2 Pro zvětšení klikněte na obrázek
Obsah českého návodu Venkovní anténa Evolveo HDO, aktivní DVB-T
- Zařazení produktu: Antény k TV Evolveo
- Značka: Evolveo
- Popis a obsah balení
- Technické informace a základní nastavení
- Návod k obsluze
- Často kladené otázky – FAQ
- Jak vyřešit problém (nelze zapnout, nereaguje, píše chybu, co dělat když...)
- Autorizovaný servis Evolveo Antény k TV
 |
Návod k obsluze Venkovní anténa Evolveo HDO, aktivní DVB-T obsahuje základní pokyny,
které je třeba respektovat. Před uvedením do provozu si pozorně přečtěte tento návod.
Dodržujte všechny bezpečnostní a výstražné pokyny a řiďte se uvedenými doporučeními.
Návod je nedílnou součástí výrobku Evolveo a v případě jeho prodeje nebo přemístění by měl být předán společně s výrobkem.
Dodržování tohoto návodu k použití je bezpodmínečným předpokladem pro ochranu
zdraví osob a pro uznání odpovědnosti výrobce za případné vady výrobku v průběhu záruční lhůty.
Stáhněte si oficiální Evolveo návod,
v němž naleznete pokyny k instalaci, použití, údržbě i servisu vašeho výrobku.
A nezapomeňte – nevhodným používáním výrobku Evolveo výrazně zkracujete jeho životnost!
|
Popis produktuEvolveo HDO
Zapomeňte na měsíční poplatky za satelit nebo kabelovou televizi. Pořiďte si aktivní venkovní anténu Evolveo HDO a přijímejte pozemní digitální vysílání DVB-T/T2 v kvalitě HD.
Zisk dosahuje úrovně 45 dB, anténa nabízí LTE/4G filtr. Napájení je standardní – AC 220–240 V, pracovní napětí je DC 12 V / 50 mA a napájecí adaptér je součástí balení, stejně jako 15metrový kabel, redukce IEC female/F male a upínací zařízení.Anténa vhodná do oblastí se slabým signálem
Vestavěný zesilovač s externím napájením a parametry předurčují anténu pro použití v oblastech se slabým TV signálem. Produkt je vybavený LTE filtrem, který odfiltruje signál mobilních operátorů a příjem TV signálu je tak zcela bez komplikací. Anténa zvládá příjem v širokém spektru 470-862MHz a umožní tak příjem všech TV kanálů. Účinnost přeměny TV signálu na elektrický signál je 90-100% v závislosti na frekvenci signálu. Anténa je připravena na příjem TV ve vysokém rozlišení obrazu 4K/UHD. Speciální aerodynamický tvar antény má lepší prevenci proti sněhu, čí proudění větru než antény klasických tvarů.
Graf účinnosti, šumu a prostorového zisku
UHF VSWR (Voltage Standing Wave Ratio) graf vyjadřuje účinnost antény pro pásmu UHF. Koeficientem VSWR rovný 1 znamená přeměnu všech elektromagnetických vln na elektrický signál. Graf VSWR pro anténu HDO dosahuje velice vyrovnané účinnosti a prakticky pro žádné frekvenční pásmo nevykazuje nižší účinnost než 90%, tedy hodnota grafu VSWR není až na výjimky vyšší než 2.
Graf UHF NF zobrazuje velikost šumu antény. HDO vykazuje i při velkém zesílení signálu nízké hodnoty šumu.
Graf UHF Polar zobrazuje oblasti prostoru s největším ziskem antény.
Snadné nastavení optimální polohy
Uchycení antény je jednoduché. Díky otočnému kloubu je možné najít ideální polohu bez dodatečného povolování a utahování šroubů.
Technické specifikace:
- UHF: 470-862MHz
- VHF: 47-230MHz
- vstupní napětí: AC220-240V
- pracovní napětí: DC12V/50mA
- konektor: F-konektor
- zisk: UHF 45dB

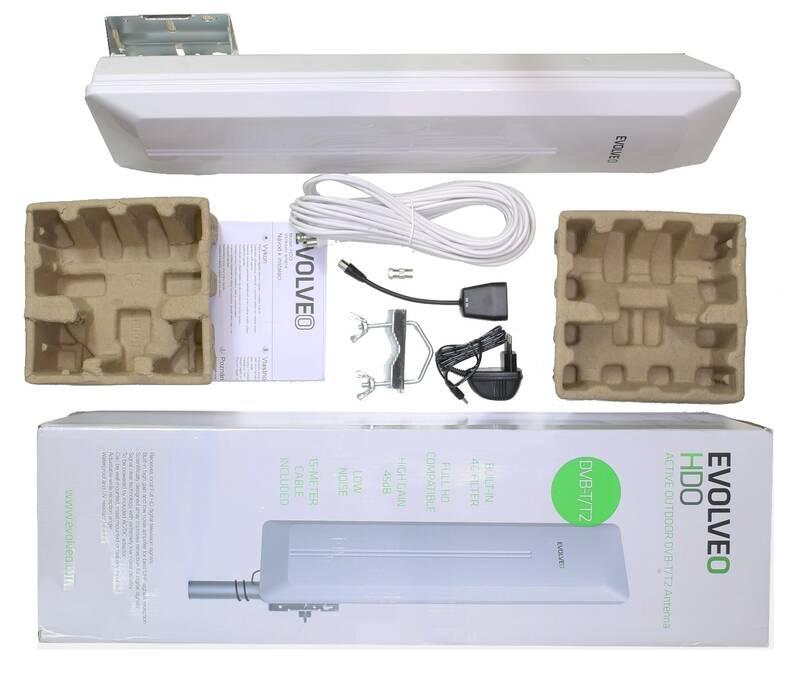

Obsah balení
- Anténa
- Napájecí adaptér
- Manuál
- upínací zařízení
- koaxiální kabel 15m, IEC male

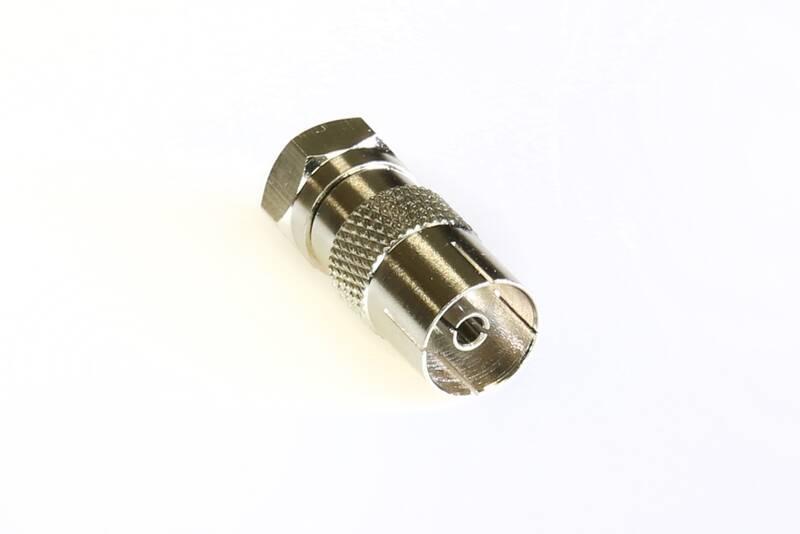

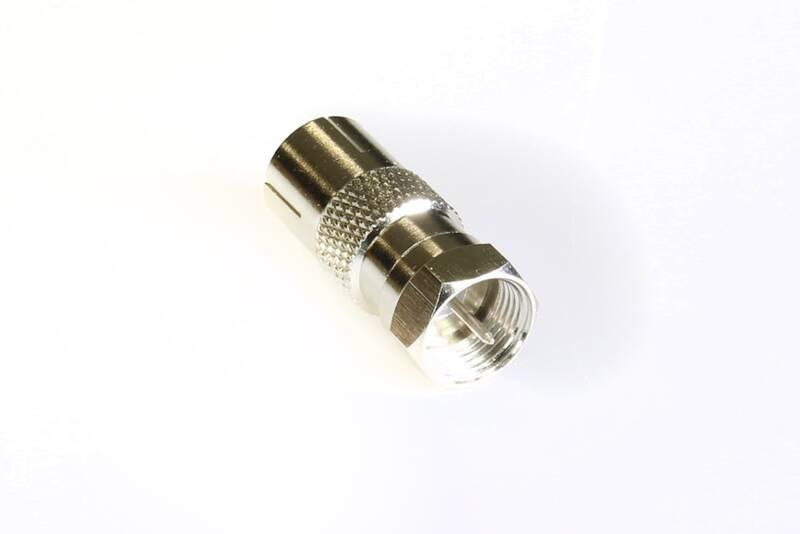

- redukce IEC female/F male (pro set-top box)
Rozměry:
6×11×64.5cm
|
Návod k obsluze Venkovní anténa Evolveo HDO, aktivní DVB-T T2
Níže je zobrazen náhled *.pdf souboru s návodem k obsluze.
Jedná se o zkrácenou verzi.
Informace o souboru: 3 stránek, formát PDF, velikost souboru 15 MB
Pokud máte zájem o přístup k celému návodu, přejděte prosím na stránku: Objednávka návodu k obsluze Venkovní anténa Evolveo HDO, aktivní DVB-T T2Po dokončení objednávky se symbolickým poplatkem Vám bude zaslán odkaz pro zobrazení úplného návodu na Vaši emailovou adresu. Zároveň si můžete návod stáhnout (uložit) do svého počítače.
Náhled *.pdf souboru s návodem k obsluze. Zobrazit celý návod k obsluze Venkovní anténa Evolveo HDO, aktivní DVB-T T2
Technické parametry Venkovní anténa Evolveo HDO, aktivní DVB-T| Záruka | 24 měsíců | | Partnumber | TDE HDO | | Další parametry | Zisk
Zisk antény je kombinovaným vyjádřením směrovosti a účinnosti přeměny energie dané antény. Lze jej považovat za ekvivalent vyzařovaného výkonu. Zpravidla je vyjádřen v decibelech. Vyšší hodnota odpovídá vyššímu vyzařovanému výkonu, u směrových antén i vyššímu dosahu / vzdálenosti pokrytí signálem - Zisk | 45 dB | Použití
Pro volbu vhodné televizní antény je rozhodující v jakém prostředí bude provozována.
Anténa pro vnější použití je odolná proti povětrnostním a má větší rozsah pracovních teplot, aby spolehlivě zvládala své funkce za všech povětrnostních okolností.
Anténa pro vnitřní použítí, označována také jako pokojová anténa, je vhodná do prostředí se stabilním klimatem - Použití | venkovní | Délka anténního kabelu
Uvádí v metrech maximální délku anténího kabelu od antény až po zásuvku TV. Délku anténního kabelu lze zvětšit pomocí prodlužky, ovšem je nutné brát v úvahu fakt, že rostoucí délka kabelu znamená zvyšování útlumu signálu - Délka anténního kabelu | 1500 cm | Napájení
Popisuje jakým způsobem (napětí a proud) je aktivní zesilovač antény napájen. Antény napájené z TV nepotřebují elektrickou zásuvku na rozdíl od antén napájených z elektrické sítě - Napájení | síťové 230 V | Pásma tuneru
Charakterizuje pracovní rozsah frekvencí, které TV anténa je schopna zesilovat a propouštět dále. Ideální TV antény zesilují pouze signál na frekvenci TV vysílání, nikoliv v dalších spektru elektromagnetického vlnění - Pásma tuneru | UHF, VHF, DVB-T2 | | LTE filtr | Ano | | Rozměry výrobku | | Rozměry balení | | Šířka balení | 20.5 cm | | Výška balení | 20.0 cm | | Hloubka balení | 68.5 cm | | Hmotnost balení | 2.7 kg |
Hodnocení80% uživatelů tento produkt doporučuje ostatním. Jak jste na tom Vy?
Tento produkt už hodnotilo 67 majitelů. Přidejte i Vaše hodnocení a zkušenosti s výrobkem.
Diskuze
Zeptejte se našich techniků, máte-li problémy s nastavením, nebo jste narazili v návodu na nejasnosti.
Využijte naši moderovanou diskuzi.
Diskuze je veřejná a slouží i ostatním návštěvníkům našich stránek, kteří se potýkají s podobnými problémy.
Nový komentář k Venkovní anténa Evolveo HDO, aktivní DVB-T T2
| Předmět: napajeni anteny | | Datum: 19.08.2025 09:54:29 | Autor: tomas | | dobry den,je možné napajet antenu evolveo hde z televize místo z externího napaječe? | | Odpovědět |
| Předmět: dotaz | | Datum: 28.03.2025 16:19:07 | Autor: Jozef | | Do akej vzdialenosti od vysielaču je použitelná? | | Odpovědět |
